GN 666.5

Трубчасті ручки з нержавіючої сталі

З пластиковим ковпачком

GN 666.5
GN 666.5

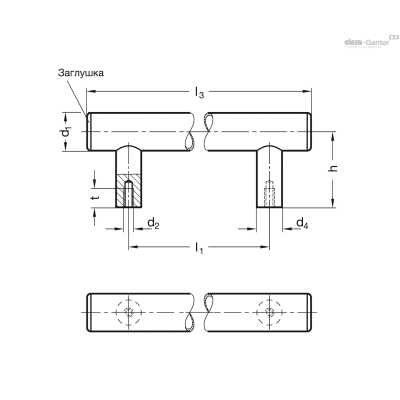

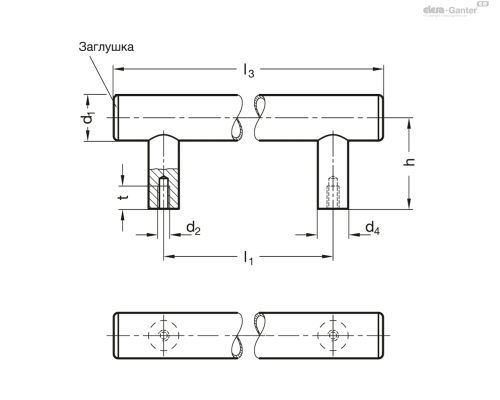

Опис
l1 ±0.5
l3
t мін.
d1
d2
d4
h
Вага Наявн. Ціна
GN 666.5-30-M6-200-K 200 265 15 30 M 6 20 60 510г 2 тижні 2897.55грн.
GN 666.5-30-M6-250-K 250 315 15 30 M 6 20 60 540г 2 тижні 2960.10грн.
GN 666.5-30-M6-300-K 300 365 15 30 M 6 20 60 589г 2 тижні 3010.95грн.
GN 666.5-30-M6-400-K 400 465 15 30 M 6 20 60 707г 2 тижні 3191.85грн.
GN 666.5-30-M6-500-K 500 565 15 30 M 6 20 60 800г 2 тижні 3311.10грн.
GN 666.5-30-M6-600-K 600 665 15 30 M 6 20 60 920г 2 тижні 3446.55грн.
GN 666.5-30-M8-200-K 200 265 15 30 M 8 20 60 481г 2 тижні 2897.55грн.
GN 666.5-30-M8-250-K 250 315 15 30 M 8 20 60 500г 2 тижні 2960.10грн.
GN 666.5-30-M8-300-K 300 365 15 30 M 8 20 60 550г 2 тижні 3010.95грн.
GN 666.5-30-M8-400-K 400 465 15 30 M 8 20 60 677г 2 тижні 3191.85грн.
GN 666.5-30-M8-500-K 500 565 15 30 M 8 20 60 780г 2 тижні 3311.10грн.
GN 666.5-30-M8-600-K 600 665 15 30 M 8 20 60 880г 2 тижні 3446.55грн.
Характеристики

Типи

  • Тип K з пластиковим ковпачком
  • Тип E з ковпачком з нержавіючої сталі

Трубка Ø 30 x 1,5

Нержавіюча сталь AISI 304

матова, блискуча обробка, шліфована

Кронштейни ручки

Нержавіюча сталь AISI 304

матова, блискуча обробка, шліфована

Стопорний гвинт DIN 914- M5

Нержавіюча сталь AISI 304

Ковпачки

  • Тип K: пластик (поліамід PA), чорний колір, матове оздоблення
  • Тип E: нержавіюча сталь AISI 304
Інформація

Трубчасті ручки з нержавіючої сталі GN 666.5 типу E повністю виготовлені з нержавіючої сталі А2.

За запитом
  • Нестандартні довжини
Технічна інформація

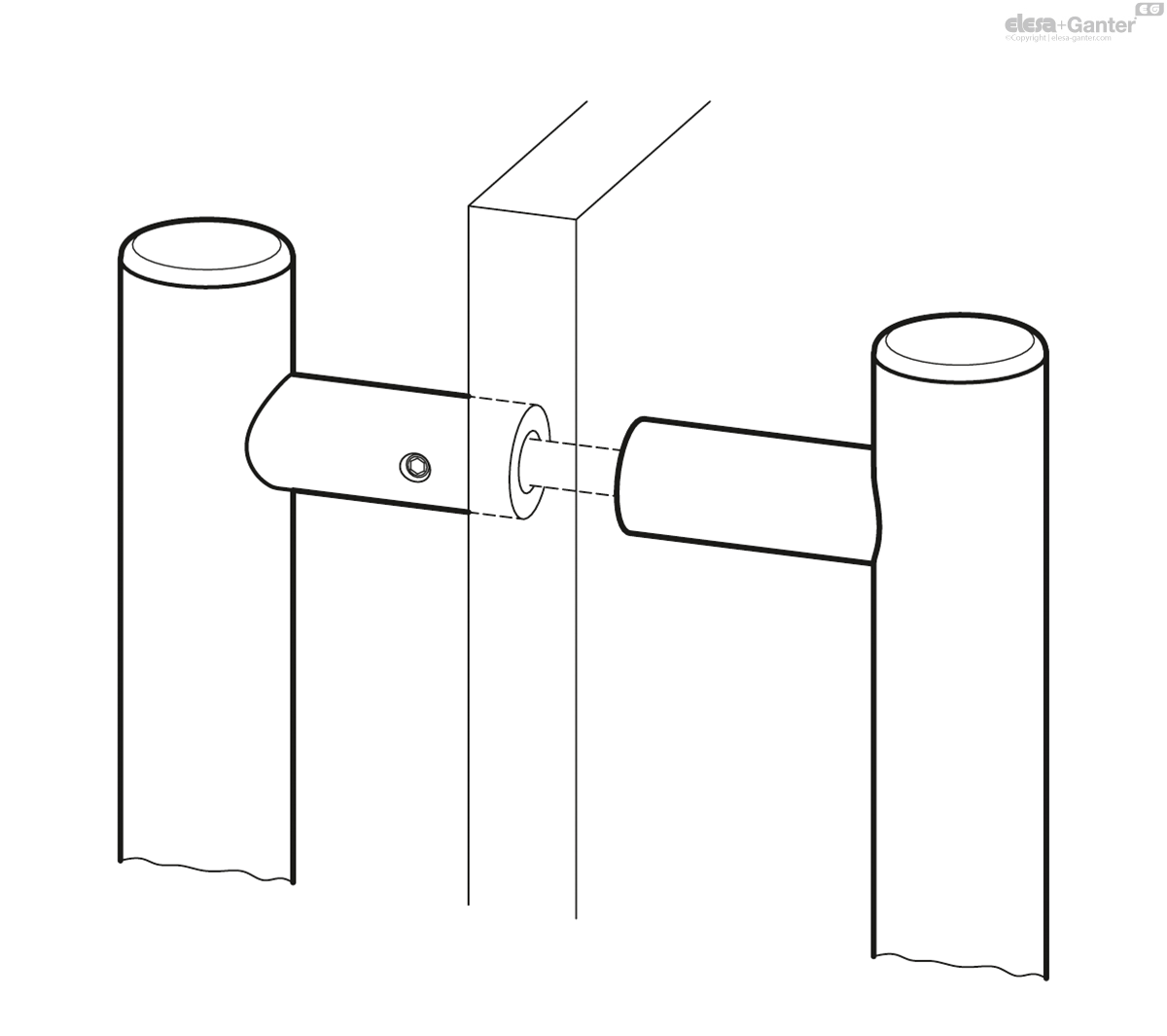

Приклад застосування


Трубчасті ручки GN 666.5 дозволяють встановлювати пару ручок у протилежному положенні. Цей спосіб можна використовувати на дверях (подвійна ручка).

Зазвичай для цього потрібна модифікація довжини різьблення l 4. Різбова шпилька DIN 913-M8x25-A2, що входить в комплект, повинна бути також замінена на довшу шпильку.

Ручки з модифікованою довжиною різьблення l 4доступні за запитом.
