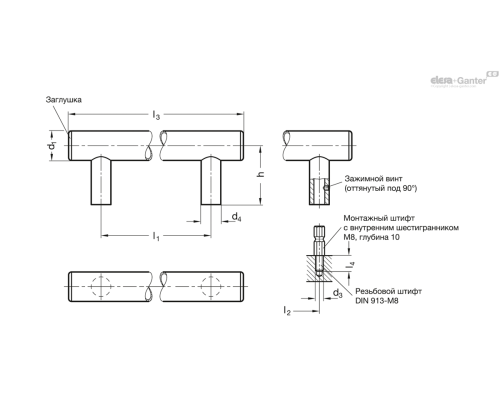

| Опис | l1 ±0.5 | l2 ±0.3 Різьбовий отвір для монтажного стрижня | l3 | l4 | d1 | d3 | d4 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

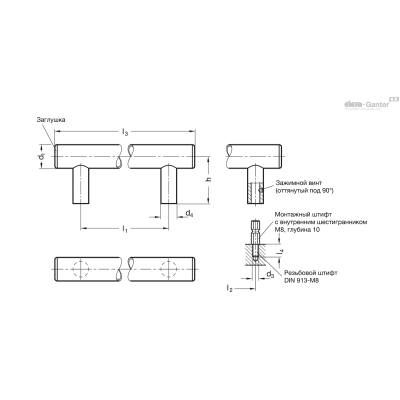

| GN 666.7-30-M8-200-K | 200 | 200 | 265 | 15 | 30 | M 8 | 20 | 60 | 520г | 2 тижні | 3920.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 666.7-30-M8-250-K | 250 | 250 | 315 | 15 | 30 | M 8 | 20 | 60 | 550г | 2 тижні | 3990.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 666.7-30-M8-300-K | 300 | 300 | 365 | 15 | 30 | M 8 | 20 | 60 | 580г | 2 тижні | 4060.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 666.7-30-M8-400-K | 400 | 400 | 465 | 15 | 30 | M 8 | 20 | 60 | 740г | 2 тижні | 4237.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 666.7-30-M8-500-K | 500 | 500 | 565 | 15 | 30 | M 8 | 20 | 60 | 800г | 2 тижні | 4388.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 666.7-30-M8-600-K | 600 | 600 | 665 | 15 | 30 | M 8 | 20 | 60 | 860г | 2 тижні | 4563.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип K : з пластиковим ковпачком
- Тип E : з ковпачком з нержавіючої сталі
Трубка ручки
Нержавіюча сталь AISI 304, товщина стінки 1,5 мм
Матове, блискуче оздоблення, шліфоване
Опори ручки
Нержавіюча сталь AISI 304
Матове, блискуче оздоблення, шліфоване
Кришки
- Пластик, термопластичний еластомер (TPE)
- Чорний колір, матове оздоблення для типу K
- Нержавіюча сталь AISI 304 для типу E
Кріпильний комплект
Нержавіюча сталь AISI 304
- Монтажний стрижень із різьбовим штифтом DIN 913-M8
- Гвинт установки DIN 914-M5
Для монтажу трубчастих ручок GN 666.7 (монтаж з боку оператора) спочатку стрижень загвинчується з боку машини з використанням різьбового штифта DIN 913-M8x25 (входить до комплекту), а потім ручка проштовхується і фіксується за допомогою гвинта DIN 914-5.
Трубчасті ручки GN 666.7 типу E повністю виготовлені з нержавіючої сталі А2.
- Нестандартні довжини

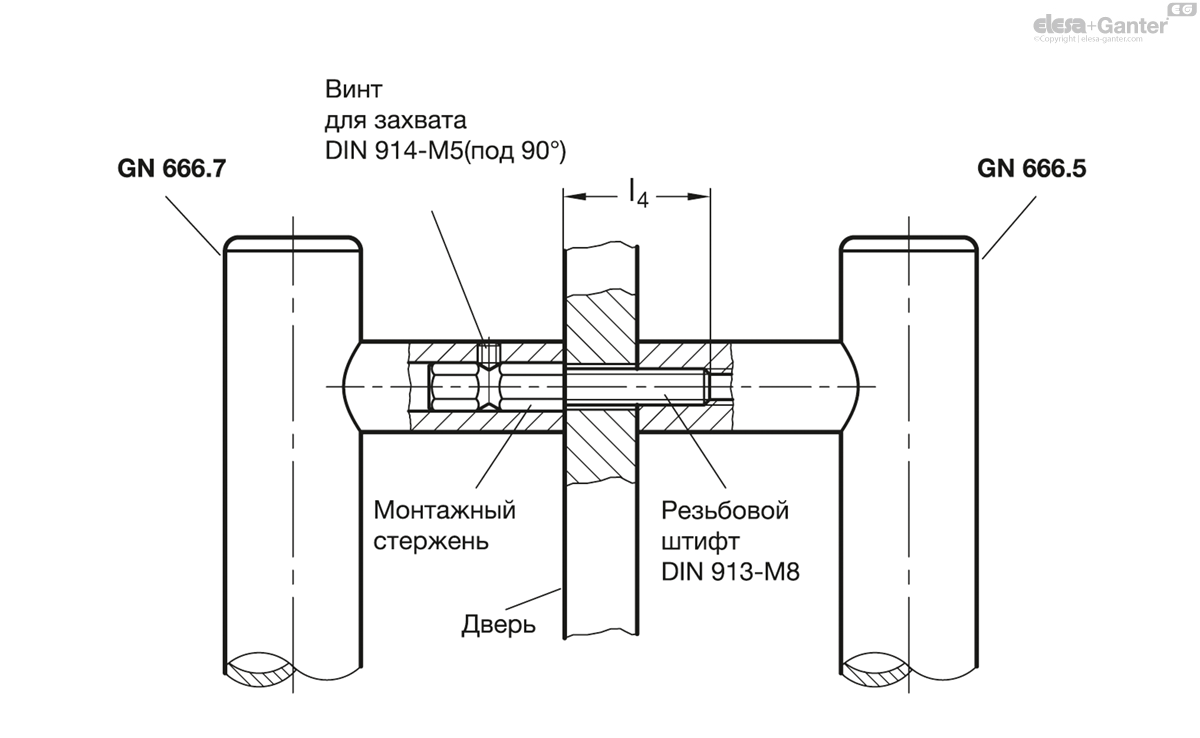

Трубчасті ручки GN 666.7 дозволяють кріплення пари ручок у положенні один проти одного. Цей спосіб можна використовувати на дверях (подвійна ручка).
Як правило, для цього потрібна модифікація довжини різьблення l4 . Вхідний у комплект постачання різьбовий штифт DIN 913-M8x25-A2 монтажного стрижня також повинен бути замінений на більш довгий різьбовий штифт.
Ручки з модифікованою довжиною різьблення l 4 доступні на запит.
