Продукція
  • GN 565.3

GN 565.3

П-подібні ручки для ящиків та шаф

Алюміній

GN 565.3
GN 565.3
Опис

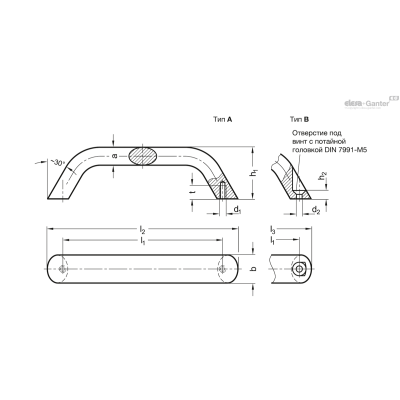

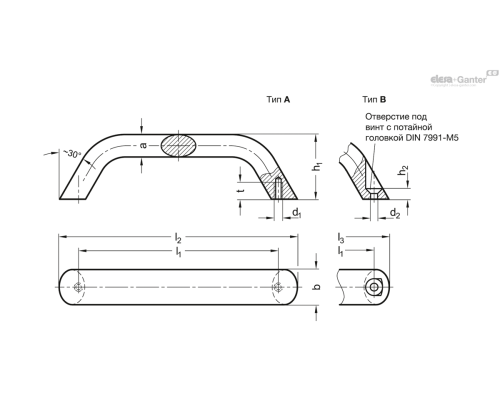

a
l1 ±0.25
l2
t мін.
h1
R
B
d1
Вага Наявн. Ціна
GN 565.3-20-120-A-BL 13 120 142 10 41 13 20 M 5 85г 2 тижні 298.35грн.
GN 565.3-20-120-A-EL 13 120 142 10 41 13 20 M 5 85г 2 тижні 539.55грн.
GN 565.3-20-120-A-SW 13 120 142 10 41 13 20 M 5 85г 2 тижні 390.60грн.
GN 565.3-20-160-A-BL 13 160 182 10 45 13 20 M 5 115г 2 тижні 335.25грн.
GN 565.3-20-160-A-EL 13 160 182 10 45 13 20 M 5 115г 2 тижні 567.00грн.
GN 565.3-20-160-A-SR 13 160 182 10 45 13 20 M 5 115г 2 тижні 423.00грн.
GN 565.3-20-160-A-SW 13 160 182 10 45 13 20 M 5 115г 2 тижні 423.00грн.
GN 565.3-20-120-A-SR 13 120 142 10 41 13 20 M 5 85г 1 390.60грн.
Характеристики

Типи

  • Тип A : монтаж з внутрішньої сторони (різьбовий глухий отвір)
  • Тип B : монтаж з боку оператора

Алюміній

  • З пластиковим покриттям
  • Чорний колір, RAL 9005, текстуроване оздоблення SW
  • Сріблястий колір, RAL 9006, текстуроване оздоблення SR
  • Анодовані, природний колір EL
  • Гладка поверхня, вальцьований BL
Інформація

П-подібні ручки для ящиків та шаф GN 565.3 виготовляються із гнутого алюмінієвого профілю. Вони підходять для сфер застосування, в яких потрібна невелика підйомна сила, наприклад на ковпаках або захисних кришках машин.

Потайні отвори типу B забезпечують кріплення за допомогою шурупів або потайних заклепок.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 565.3 263.94 KB
Load_Rating_Handles_RU 2.21 MB
GN 565.3-A
