GN 668

Плоскі П-подібні ручки для ящиків та шаф

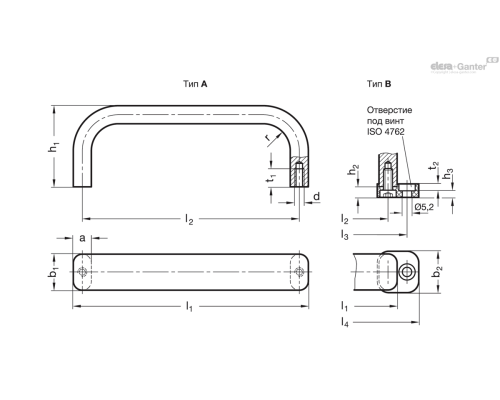

Монтаж з боку оператора (тільки для b 1 = 20)

GN 668
GN 668
Опис
a
b1
b2
l2
l3
l4
t2
h1
h2
h3
l1
R
Вага Наявн. Ціна

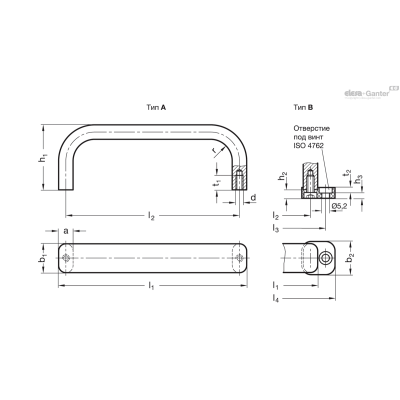

GN 668-20-130-B-BL 10 20 23 120 141 153 5 45 6.5 2.5 130 15 100г 2 тижні 388.35грн.
GN 668-20-130-B-SR 10 20 23 120 141 153 5 45 6.5 2.5 130 15 100г 2 тижні 475.20грн.
GN 668-20-130-B-SW 10 20 23 120 141 153 5 45 6.5 2.5 130 15 100г 2 тижні 475.20грн.
GN 668-20-170-B-BL 10 20 23 160 181 193 5 45 6.5 2.5 170 15 120г 2 тижні 421.20грн.
GN 668-20-170-B-SR 10 20 23 160 181 193 5 45 6.5 2.5 170 15 120г 2 тижні 515.25грн.
GN 668-20-170-B-SW 10 20 23 160 181 193 5 45 6.5 2.5 170 15 120г 2 тижні 515.25грн.
GN 668-20-190-B-BL 10 20 23 180 201 213 5 45 6.5 2.5 190 15 130г 2 тижні 433.80грн.
GN 668-20-190-B-SR 10 20 23 180 201 213 5 45 6.5 2.5 190 15 130г 2 тижні 526.95грн.
GN 668-20-190-B-SW 10 20 23 180 201 213 5 45 6.5 2.5 190 15 130г 2 тижні 526.95грн.
GN 668-20-210-B-BL 10 20 23 200 221 233 5 45 6.5 2.5 210 15 136г 2 тижні 442.35грн.
GN 668-20-210-B-SR 10 20 23 200 221 233 5 45 6.5 2.5 210 15 136г 2 тижні 570.15грн.
GN 668-20-210-B-SW 10 20 23 200 221 233 5 45 6.5 2.5 210 15 136г 2 тижні 570.15грн.
Характеристики

Типи

  • Тип A монтаж з внутрішньої сторони (різьбовий глухий отвір)
  • Тип B монтаж з боку оператора

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

сріблястий колір, RAL 9006, текстурована обробка SR

безбарвне покриття, шліфована поверхня BL

Основа ручки

Пластик

Технополімер (поліамід PA)

чорний колір, матове оздоблення

Інформація

Ручки для ящиків та шаф GN 668 виготовляються з алюмінієвих профілів.

Вони можуть бути встановлені з задньої сторони (тип А) або з боку оператора за допомогою основи ручки (тип B).

Виробничий процес (гнучка) дозволяє виробляти ручки нестандартної довжини у відносно невеликих кількостях.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 668 279.69 KB
GN 668-B
