| Опис | a3 | b1 | b2 | h4 | h5 | l6 | l7 | t3 | h2 | l1 | d2 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 559-162-C-SR | 40 | 25 | 28 | 38 | 28 | 10 | 20 | 8 | 57 | 162 | 8.3 | 223г | 2 тижні | 616.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 559-162-C-SW | 40 | 25 | 28 | 38 | 28 | 10 | 20 | 8 | 57 | 162 | 8.3 | 223г | 2 тижні | 616.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

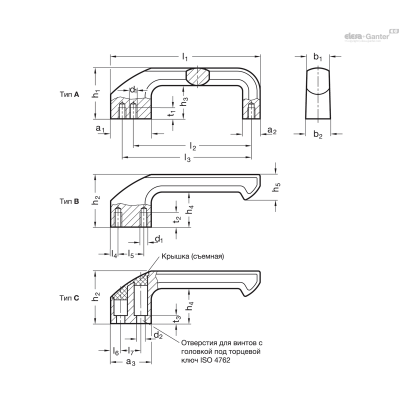

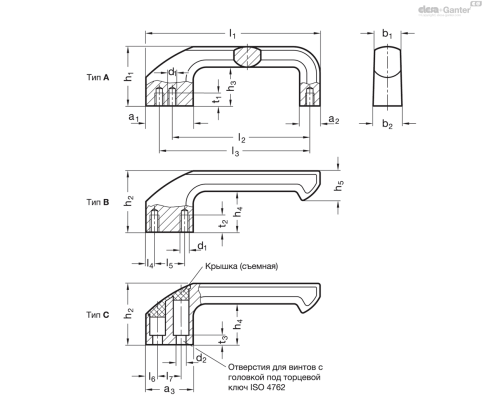

Types
- Тип A: закритий тип з кріпленням обох кінців
- Тип B: відкритий тип з кріпленням тільки одного кінця, монтаж із задньої сторони (глухий різьбовий отвір)
- Тип C: відкритий тип з кріпленням тільки одного кінця, монтаж з боку оператора
Алюміній
з пластиковим покриттям
чорний колір RAL 9005, текстурована обробка SW
срібний колір RAL 9006, текстурована обробка SR
Ковпачок (тип С)
Пластик
чорний колір SW
світло-сірий колір SR
Інформація
Особливістю ручки GN 559 є наполеглива подушка для великого пальця в передній частині опори.
У той же час збільшена опора дозволяє використовувати варіант з відкритим кінцем та широкою поверхнею.
Ручки GN 559 відомі своєю високою стійкістю. Вони кріпляться двома гвинтами М8, за допомогою яких у типі А можливі два альтернативні варіанти для центрів отворів (l2 або l3).
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 559 332.43 KB
Load_Rating_Handles_RU 2.21 MB
