| Опис | a1 | a2 | b1 | b2 | l2 | l3 ±0.2 | t1 мін. | h1 | h3 | l1 | d1 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 559-162-A-SR | 38 | 19 | 25 | 28 | 128 | 140 | 12 | 55 | 36 | 162 | M 8 | 250г | 2 тижні | 639.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 559-162-A-SW | 38 | 19 | 25 | 28 | 128 | 140 | 12 | 55 | 36 | 162 | M 8 | 250г | 2 тижні | 639.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

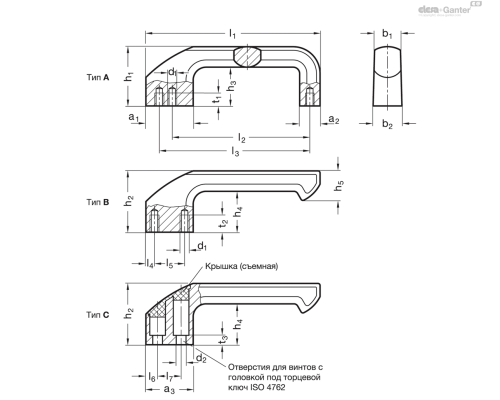

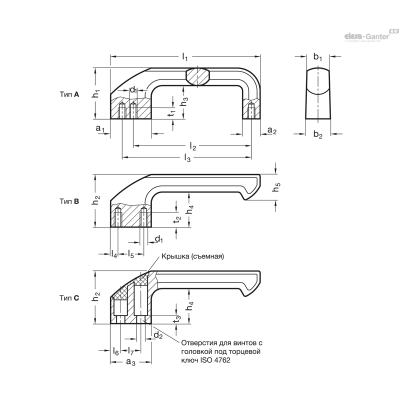

Types
- Тип A: закритий тип з кріпленням обох кінців
- Тип B: відкритий тип з кріпленням тільки одного кінця, монтаж із задньої сторони (глухий різьбовий отвір)
- Тип C: відкритий тип з кріпленням тільки одного кінця, монтаж з боку оператора
Алюміній
з пластиковим покриттям
чорний колір RAL 9005, текстурована обробка SW
срібний колір RAL 9006, текстурована обробка SR
Ковпачок (тип С)
Пластик
чорний колір SW
світло-сірий колір SR
Інформація
Особливістю ручки GN 559 є наполеглива подушка для великого пальця в передній частині опори.
У той же час збільшена опора дозволяє використовувати варіант з відкритим кінцем та широкою поверхнею.
Ручки GN 559 відомі своєю високою стійкістю. Вони кріпляться двома гвинтами М8, за допомогою яких у типі А можливі два альтернативні варіанти для центрів отворів (l2 або l3).
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 559 332.43 KB
Load_Rating_Handles_RU 2.21 MB
