| Опис | l1 ±0.3 Різьбовий отвір для монтажного стрижня | l2 | r ≈ | t1 | t2 | h1 | h2 | d1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 426.6-20-200-B | 200 | 20 | 22 | 15 | - | 105 | 68 | 20 | M 8 | - | 1112г | 2 тижні | 4399.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.6-20-300-B | 300 | 20 | 22 | 15 | - | 105 | 68 | 20 | M 8 | - | 1360г | 2 тижні | 4986.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.6-28-250-B | 250 | 20 | 32 | - | 17 | 128 | 90 | 28 | M 10 | 32 | 870г | 2 тижні | 6839.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.6-28-350-B | 350 | 20 | 32 | - | 17 | 128 | 90 | 28 | M 10 | 32 | 1020г | 2 тижні | 7688.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.6-28-500-B | 500 | 20 | 32 | - | 17 | 128 | 90 | 28 | M 10 | 32 | 1205г | 2 тижні | 7931.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Types

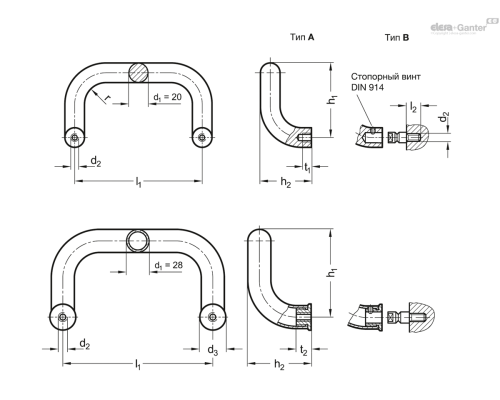

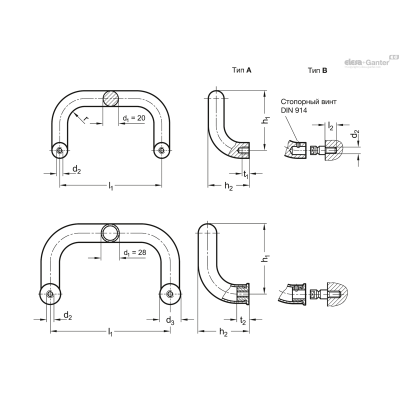

- Тип A: монтаж з внутрішньої сторони (різьбовий глухий отвір)
- Тип B: монтаж з боку оператора
Нержавіюча сталь
d1= 20: суцільний матеріал
d1= 28: порожня трубка Ø 28 x 2
AISI 304
матове оздоблення, дробоструминна обробка
Різьбова втулка/кріпильний гвинт
Нержавіюча сталь AISI 303
Стопорні гвинти (тип B)
d1= 20: DIN 914-M5-6-NI
d1= 28: DIN 914-M6-8-NI
Інформація

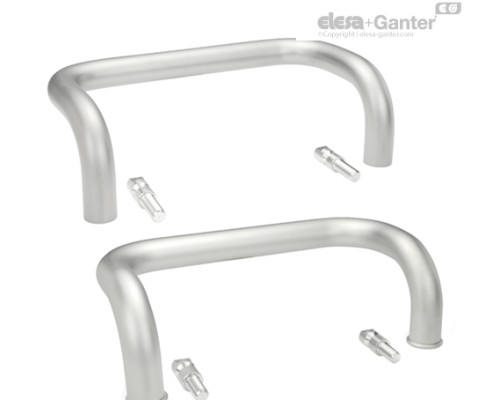

П-подібні ручки для ящиків та шаф з нержавіючої сталі GN 426.6 можуть встановлюватися з задньої сторони (тип А), а також з боку оператора (тип B). У цьому випадку шпилька спочатку загвинчується з боку машини, а потім ручка проштовхується і фіксується за допомогою гвинта.
Обидва способи монтажу забезпечують встановлення пари ручок у протилежному положенні. Цей спосіб може бути використаний, наприклад, на дверях (подвійна ручка). Може знадобитися кріпильний гвинт нестандартної довжини l2.
Виробничий процес (згинання) дозволяє виробляти ручки нестандартної довжини у відносно невеликих кількостях.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
