-220x200.jpg)
-500x400.jpg)
-drawing-500x400.png "GN 426.6")
-drawing-74x74.png)

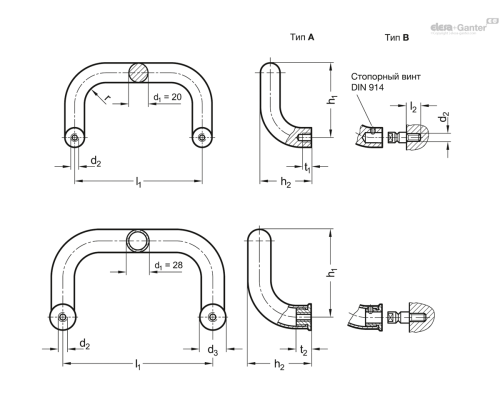

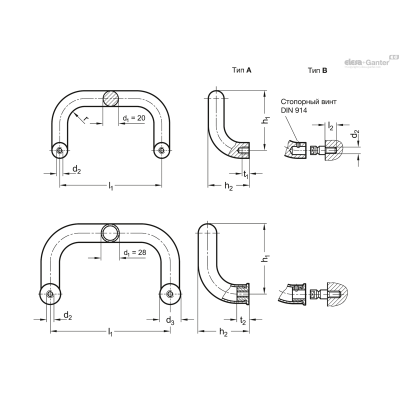

| Опис | l1 ±0.5 | l2 | r ≈ | t1 | t2 | h1 | h2 | d1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 426.6-20-200-A | 200 | 20 | 22 | 15 | - | 105 | 68 | 20 | M 8 | - | 1094г | 2 тижні | 3151.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.6-20-300-A | 300 | 20 | 22 | 15 | - | 105 | 68 | 20 | M 8 | - | 1357г | 2 тижні | 3597.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.6-28-250-A | 250 | 20 | 32 | - | 17 | 128 | 90 | 28 | M 10 | 32 | 820г | 2 тижні | 5114.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.6-28-350-A | 350 | 20 | 32 | - | 17 | 128 | 90 | 28 | M 10 | 32 | 950г | 2 тижні | 5798.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 426.6-28-500-A | 500 | 20 | 32 | - | 17 | 128 | 90 | 28 | M 10 | 32 | 1200г | 2 тижні | 6068.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-drawing-400x400.png)
Характеристики
Types
- Тип A: монтаж з внутрішньої сторони (різьбовий глухий отвір)
- Тип B: монтаж з боку оператора
Нержавіюча сталь
d1= 20: суцільний матеріал
d1= 28: порожня трубка Ø 28 x 2
AISI 304
матове оздоблення, дробоструминна обробка
Різьбова втулка/кріпильний гвинт
Нержавіюча сталь AISI 303
Стопорні гвинти (тип B)
d1= 20: DIN 914-M5-6-NI
d1= 28: DIN 914-M6-8-NI
Інформація

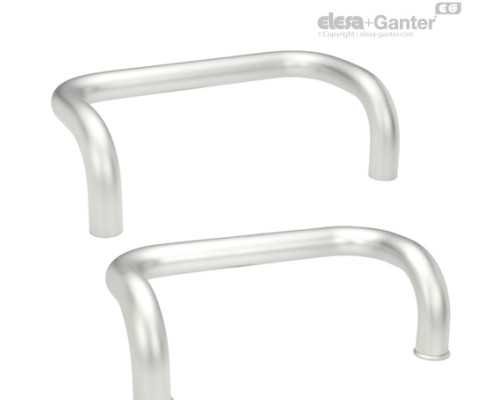

П-подібні ручки для ящиків та шаф з нержавіючої сталі GN 426.6 можуть встановлюватися з задньої сторони (тип А), а також з боку оператора (тип B). У цьому випадку шпилька спочатку загвинчується з боку машини, а потім ручка проштовхується і фіксується за допомогою гвинта.
Обидва способи монтажу забезпечують встановлення пари ручок у протилежному положенні. Цей спосіб може бути використаний, наприклад, на дверях (подвійна ручка). Може знадобитися кріпильний гвинт нестандартної довжини l2.
Виробничий процес (згинання) дозволяє виробляти ручки нестандартної довжини у відносно невеликих кількостях.
Технічна інформація
