Name: GN 666.5
Brand: Elesa Ganter
SKU: GN 666.5-E
Availability: OutOfStock

Опис

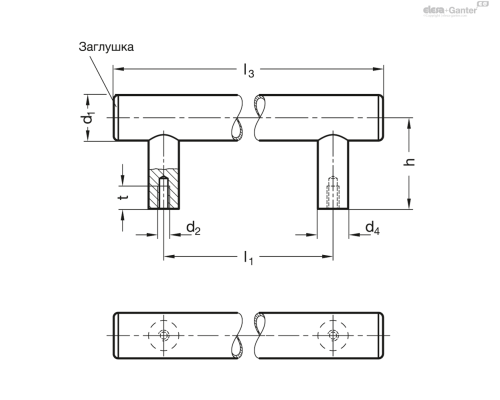

l1 ±0.5

t мін.

Вага

Наявн.

Ціна

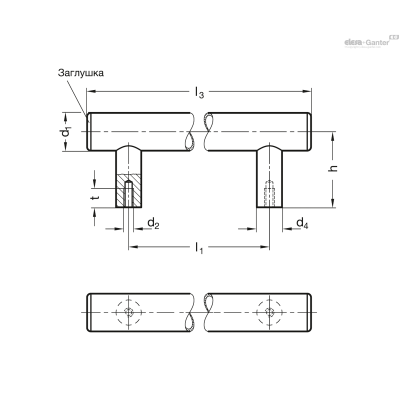

GN 666.5-30-M6-200-E

200

265

M 6

600г

2 тижні

4057.65грн.

Характеристики

l1 ±0.5	200
l3	265
t мін.	15
d1	30
d2	M 6
d4	20
h	60

4057.65грн.

Наявн.: 2 тижні

GN 666.5-30-M6-250-E

250

315

M 6

616г

2 тижні

4117.95грн.

Характеристики

l1 ±0.5	250
l3	315
t мін.	15
d1	30
d2	M 6
d4	20
h	60

4117.95грн.

Наявн.: 2 тижні

GN 666.5-30-M6-300-E

300

365

M 6

688г

2 тижні

4173.30грн.

Характеристики

l1 ±0.5	300
l3	365
t мін.	15
d1	30
d2	M 6
d4	20
h	60

4173.30грн.

Наявн.: 2 тижні

GN 666.5-30-M6-400-E

400

465

M 6

772г

2 тижні

4376.25грн.

Характеристики

l1 ±0.5	400
l3	465
t мін.	15
d1	30
d2	M 6
d4	20
h	60

4376.25грн.

Наявн.: 2 тижні

GN 666.5-30-M6-500-E

500

565

M 6

885г

2 тижні

4491.45грн.

Характеристики

l1 ±0.5	500
l3	565
t мін.	15
d1	30
d2	M 6
d4	20
h	60

4491.45грн.

Наявн.: 2 тижні

GN 666.5-30-M6-600-E

600

665

M 6

968г

2 тижні

4540.95грн.

Характеристики

l1 ±0.5	600
l3	665
t мін.	15
d1	30
d2	M 6
d4	20
h	60

4540.95грн.

Наявн.: 2 тижні

GN 666.5-30-M8-200-E

200

265

M 8

585г

2 тижні

4057.65грн.

Характеристики

l1 ±0.5	200
l3	265
t мін.	15
d1	30
d2	M 8
d4	20
h	60

4057.65грн.

Наявн.: 2 тижні

GN 666.5-30-M8-250-E

250

315

M 8

620г

2 тижні

4117.95грн.

Характеристики

l1 ±0.5	250
l3	315
t мін.	15
d1	30
d2	M 8
d4	20
h	60

4117.95грн.

Наявн.: 2 тижні

GN 666.5-30-M8-300-E

300

365

M 8

655г

2 тижні

4173.30грн.

Характеристики

l1 ±0.5	300
l3	365
t мін.	15
d1	30
d2	M 8
d4	20
h	60

4173.30грн.

Наявн.: 2 тижні

GN 666.5-30-M8-400-E

400

465

M 8

725г

2 тижні

4376.25грн.

Характеристики

l1 ±0.5	400
l3	465
t мін.	15
d1	30
d2	M 8
d4	20
h	60

4376.25грн.

Наявн.: 2 тижні

GN 666.5-30-M8-500-E

500

565

M 8

800г

2 тижні

4491.45грн.

Характеристики

l1 ±0.5	500
l3	565
t мін.	15
d1	30
d2	M 8
d4	20
h	60

4491.45грн.

Наявн.: 2 тижні

GN 666.5-30-M8-600-E

600

665

M 8

880г

2 тижні

4540.95грн.

Характеристики

l1 ±0.5	600
l3	665
t мін.	15
d1	30
d2	M 8
d4	20
h	60

4540.95грн.

Наявн.: 2 тижні

Типи

Тип K з пластиковим ковпачком

Тип E з ковпачком з нержавіючої сталі

Трубка Ø 30 x 1,5

Нержавіюча сталь AISI 304

матова, блискуча обробка, шліфована

Кронштейни ручки

Нержавіюча сталь AISI 304

матова, блискуча обробка, шліфована

Стопорний гвинт DIN 914- M5

Нержавіюча сталь AISI 304

Ковпачки

Тип K: пластик (поліамід PA), чорний колір, матове оздоблення

Тип E: нержавіюча сталь AISI 304

Трубчасті ручки з нержавіючої сталі GN 666.5 типу E повністю виготовлені з нержавіючої сталі А2.

Нестандартні довжини

Характеристики нержавіючої сталі Інформація щодо максимально допустимого навантаження

Трубчасті ручки GN 666.5 дозволяють встановлювати пару ручок у протилежному положенні. Цей спосіб можна використовувати на дверях (подвійна ручка).

Зазвичай для цього потрібна модифікація довжини різьблення l ₄. Різбова шпилька DIN 913-M8x25-A2, що входить в комплект, повинна бути також замінена на довшу шпильку.

Ручки з модифікованою довжиною різьблення l ₄доступні за запитом.

Питань: 0

Немає запитань про цей товар.

Example_of_application_tubular_handles_RU 164.73 KB

GN 666.5 354.75 KB

Plastic_Characteristics_RU 250.54 KB

Load_Rating_Handles_RU 2.21 MB

Properties_Stainless_Steel_RU 144.52 KB
