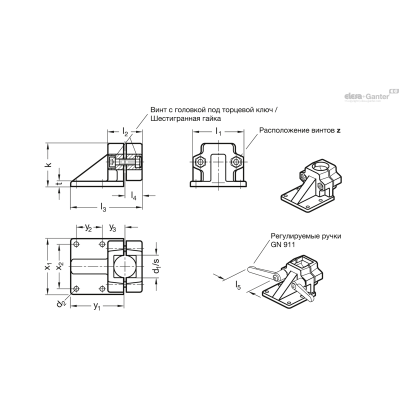

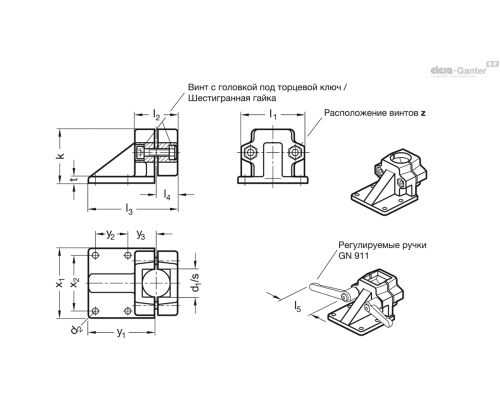

| Опис | k | l2 | l3 | l4 | s Квадратна форма | x1 | x2 | y1 | y2 | y3 | z | Ручний важіль GN 911 для zl5 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 166-V20-2-BL | 58 | 46 | 96 | 23 | V 20 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 290г | 2 тижні | 1457.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V20-2-SW | 58 | 46 | 96 | 23 | V 20 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 290г | 2 тижні | 1457.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V25-2-BL | 58 | 46 | 96 | 23 | V 25 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 250г | 2 тижні | 1452.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V25-2-SW | 58 | 46 | 96 | 23 | V 25 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 190г | 2 тижні | 1452.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V30-2-BL | 58 | 46 | 96 | 23 | V 30 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 270г | 2 тижні | 1452.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V30-2-SW | 58 | 46 | 96 | 23 | V 30 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 270г | 2 тижні | 1452.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V40-2-BL | 91 | 70 | 145 | 35 | V 40 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 840г | 2 тижні | 1934.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V40-2-SW | 91 | 70 | 145 | 35 | V 40 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 900г | 2 тижні | 1934.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V45-2-BL | 91 | 70 | 145 | 35 | V 45 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 815г | 2 тижні | 1928.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V45-2-SW | 91 | 70 | 145 | 35 | V 45 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 815г | 2 тижні | 1928.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V50-2-BL | 91 | 70 | 145 | 35 | V 50 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 775г | 2 тижні | 1919.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V50-2-SW | 91 | 70 | 145 | 35 | V 50 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 776г | 2 тижні | 1919.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V60-2-SW | 100 | 83 | 172 | 42 | V 60 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 1300г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-V60-2-BL | 100 | 83 | 172 | 42 | V 60 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 1300г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
безбарвний
матові, дробоструминної обробки BL
Затискні отвори механічно не оброблені
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Інформація

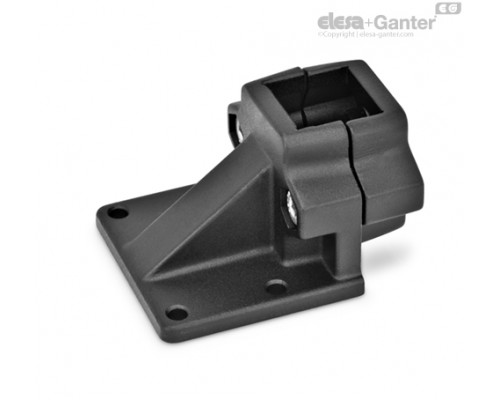

Робочі отвори сполучних затискачів з опорною пластиною з виступом GN 166 не оброблені і спеціально призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.
Також можливо замовити отвори квадратного перерізу для профільних систем
Це стандартні затискні гвинти з торцевою головкою із шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 (код виробу див. у таблиці з розмірами).
Аксесуари
- Затискні втулки GN 911
Технічна інформація
Питань: 0
Немає запитань про цей товар.
Системи Elesa+Ganter TCC отримали нагороду: міцність, довговічність і універсальність у трубчастих затискачах
Elesa+Ganter з гордістю представляє відзначений нагородами асортимент
з’єднувальних хомутів для труб. Система TCC, удостоєна нагороди G..
GN 166 334.92 KB
