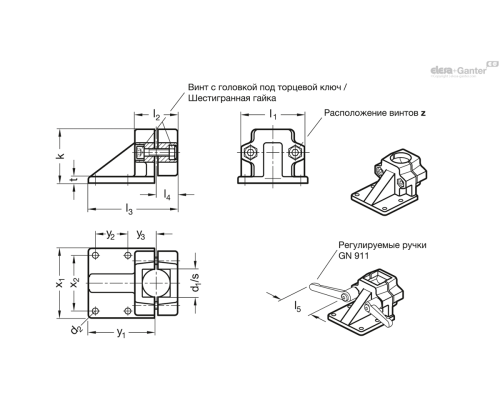

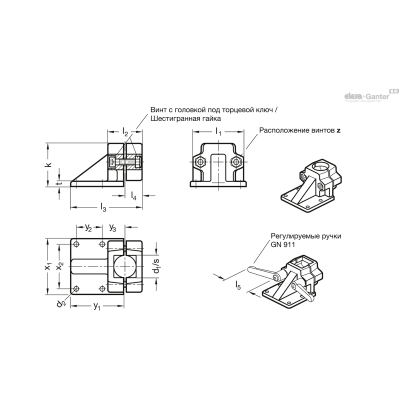

| Опис | d1 Отвір | k | l2 | l3 | l4 | x1 | x2 | y1 | y2 | y3 | z | Ручний важіль GN 911 для zl5 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 166-B20-2-BL | B 20 | 58 | 46 | 96 | 23 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 297г | 2 тижні | 1457.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B20-2-SW | B 20 | 58 | 46 | 96 | 23 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 297г | 2 тижні | 1457.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B25-2-BL | B 25 | 58 | 46 | 96 | 23 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 291г | 2 тижні | 1456.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B25-2-SW | B 25 | 58 | 46 | 96 | 23 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 291г | 2 тижні | 1456.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B30-2-BL | B 30 | 58 | 46 | 96 | 23 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 286г | 2 тижні | 1455.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B30-2-SW | B 30 | 58 | 46 | 96 | 23 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 286г | 2 тижні | 1455.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B40-2-BL | B 40 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 870г | 2 тижні | 1942.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B40-2-SW | B 40 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 870г | 2 тижні | 1942.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B42-2-BL | B 42 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 850г | 2 тижні | 1936.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B42-2-SW | B 42 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 850г | 2 тижні | 1936.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B45-2-BL | B 45 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 840г | 2 тижні | 1934.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B45-2-SW | B 45 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 840г | 2 тижні | 1934.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B48-2-BL | B 48 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 830г | 2 тижні | 1931.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B48-2-SW | B 48 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 830г | 2 тижні | 1931.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B50-2-BL | B 50 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 815г | 2 тижні | 1928.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B50-2-SW | B 50 | 91 | 70 | 145 | 35 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 815г | 2 тижні | 1757.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B60-2-SW | B 60 | 100 | 83 | 172 | 42 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 1375г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 166-B60-2-BL | B 60 | 100 | 83 | 172 | 42 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 1375г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
з пластиковим покриттям

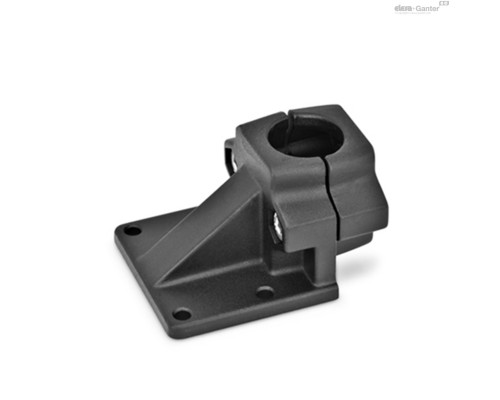

чорний колір, RAL 9005, текстурована обробка SW
безбарвний
матові, дробоструминної обробки BL
Затискні отвори механічно не оброблені
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Інформація
Робочі отвори сполучних затискачів з опорною пластиною з виступом GN 166 не оброблені і спеціально призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.
Також можливо замовити отвори квадратного перерізу для профільних систем
Це стандартні затискні гвинти з торцевою головкою із шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 (код виробу див. у таблиці з розмірами).
Аксесуари
- Затискні втулки GN 911
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 166 334.92 KB
