Продукція
  • GN 193

GN 193

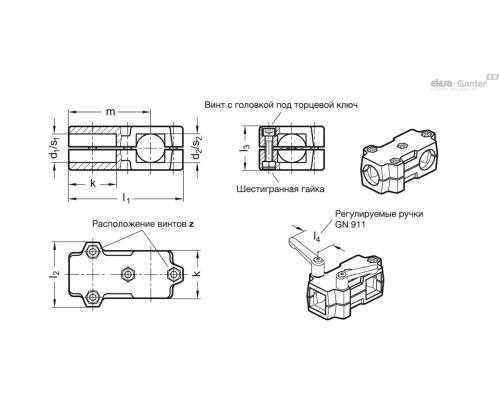

Т-подібні кутові сполучні затискачі

Алюміній / складове складання

GN 193
GN 193
Опис
d1 Отвір
d2 Отвір
k
l2
l3
z
Ручний важіль GN 911 для zl4
l1
m
Вага Наявн. Ціна

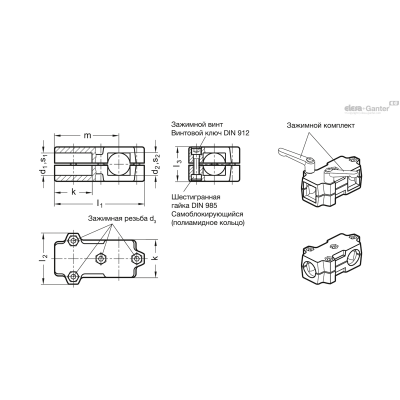

GN 193-B20-B20-50-2-BL B 20 B 20 50 68 46 M8-35 63 , 78 120 86 446г 2 тижні 1361.25грн.
GN 193-B20-B20-50-2-SW B 20 B 20 50 68 46 M8-35 63 , 78 120 86 446г 2 тижні 1361.25грн.
GN 193-B25-B25-50-2-BL B 25 B 25 50 68 46 M8-35 63 , 78 120 86 436г 2 тижні 1357.65грн.
GN 193-B25-B25-50-2-SW B 25 B 25 50 68 46 M8-35 63 , 78 120 86 436г 2 тижні 1354.50грн.
GN 193-B30-B30-50-2-BL B 30 B 30 50 68 46 M8-35 63 , 78 120 86 422г 2 тижні 1354.50грн.
GN 193-B30-B30-50-2-SW B 30 B 30 50 68 46 M8-35 63 , 78 120 86 422г 2 тижні 1354.50грн.
GN 193-B30-B30-60-2-BL B 30 B 30 60 79 59 M8-50 63 , 78 141 101.5 120г 2 тижні 1872.00грн.
GN 193-B30-B30-60-2-SW B 30 B 30 60 79 59 M8-50 63 , 78 141 101.5 767г 2 тижні 1872.00грн.
GN 193-B32-B32-60-2-BL B 32 B 32 60 79 59 M8-50 63 , 78 141 101.5 773г 2 тижні 1875.15грн.
GN 193-B32-B32-60-2-SW B 32 B 32 60 79 59 M8-50 63 , 78 141 101.5 769г 2 тижні 1875.15грн.
GN 193-B35-B35-60-2-BL B 35 B 35 60 79 59 M8-50 63 , 78 141 101.5 750г 2 тижні 1869.75грн.
GN 193-B35-B35-60-2-SW B 35 B 35 60 79 59 M8-50 63 , 78 141 101.5 757г 2 тижні 1869.75грн.
GN 193-B40-B40-60-2-BL B 40 B 40 60 79 59 M8-50 63 , 78 141 101.5 720г 2 тижні 1861.65грн.
GN 193-B40-B40-60-2-SW B 40 B 40 60 79 59 M8-50 63 , 78 141 101.5 719г 2 тижні 1861.65грн.
GN 193-B40-B40-76-2-BL B 40 B 40 76 98 70 M10-60 78 , 92 176 127 1198г 2 тижні 2098.35грн.
GN 193-B40-B40-76-2-SW B 40 B 40 76 98 70 M10-60 78 , 92 176 127 1198г 2 тижні 2098.35грн.
GN 193-B42-B42-76-2-BL B 42 B 42 76 98 70 M10-60 78 , 92 176 127 1188г 2 тижні 2096.10грн.
GN 193-B42-B42-76-2-SW B 42 B 42 76 98 70 M10-60 78 , 92 176 127 1188г 2 тижні 2096.10грн.
GN 193-B45-B45-76-2-BL B 45 B 45 76 98 70 M10-60 78 , 92 176 127 1164г 2 тижні 2126.25грн.
GN 193-B45-B45-76-2-SW B 45 B 45 76 98 70 M10-60 78 , 92 176 127 1164г 2 тижні 2126.25грн.
GN 193-B48-B48-76-2-BL B 48 B 48 76 98 70 M10-60 78 , 92 176 127 1060г 2 тижні 2082.60грн.
GN 193-B48-B48-76-2-SW B 48 B 48 76 98 70 M10-60 78 , 92 176 127 1134г 2 тижні 2082.60грн.
GN 193-B50-B50-76-2-BL B 50 B 50 76 98 70 M10-60 78 , 92 176 127 1104г 2 тижні 2075.85грн.
GN 193-B50-B50-76-2-SW B 50 B 50 76 98 70 M10-60 78 , 92 176 127 1104г 2 тижні 2075.85грн.
Характеристики

Ідентифікаційний номер

№2: з чотирма затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

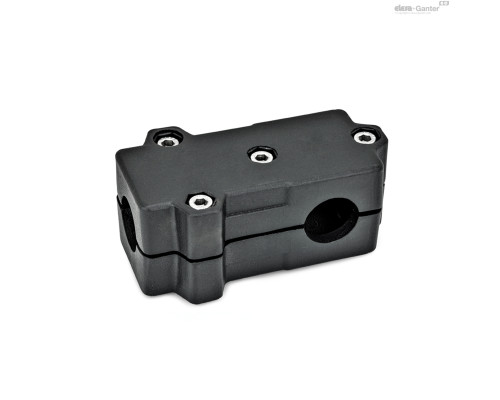

чорний колір, RAL 9005, текстурована обробка SW

безбарвний

матові, дробоструминної обробки BL

Затискні отвори механічно не оброблені

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Інформація

Робочі отвори Т-подібних кутових сполучних затискачів GN 193 не піддавалися механічній обробці та призначені для конструкційних труб GN 990  DIN 2391, DIN 2395 і DIN 2462 відповідно. Варіанти виконання з квадратними отворами також підходять для профільних систем .

Круглі та квадратні отвори того ж номінального розміру можуть бути зібрані у будь-якій комбінації. Наприклад, номінальний розмір 20 має наступні варіанти комбінації: B20-B20, B20-V20, V20-B20 та V20-V20.

Це стандартний затискний гвинт з торцевою головкою з шестигранним поглибленням DIN 912. Він може бути замінений затискною втулкою GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари
  • Затискні комплекти GN 911
Технічна інформація
