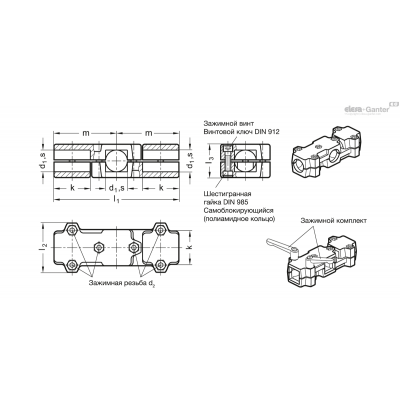

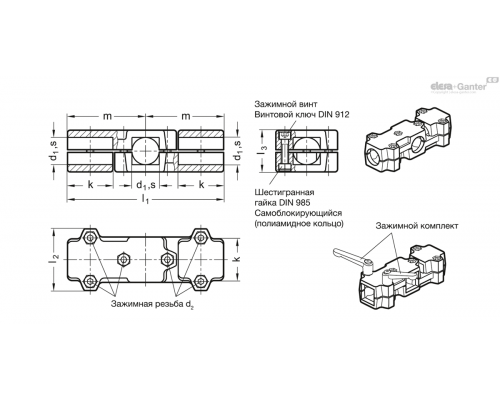

| Опис | d Отвір | k | l2 | l3 | z | Ручний важіль GN 911 для zl4 | l1 | m | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 195-B20-50-2-BL | B 20 | 50 | 68 | 46 | M8-35 | 63 , 78 | 172 | 86 | 600г | 2 тижні | 2469.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B20-50-2-SW | B 20 | 50 | 68 | 46 | M8-35 | 63 , 78 | 172 | 86 | 600г | 2 тижні | 2469.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B25-50-2-BL | B 25 | 50 | 68 | 46 | M8-35 | 63 , 78 | 172 | 86 | 585г | 2 тижні | 2462.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B25-50-2-SW | B 25 | 50 | 68 | 46 | M8-35 | 63 , 78 | 172 | 86 | 585г | 2 тижні | 2462.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B30-50-2-BL | B 30 | 50 | 68 | 46 | M8-35 | 63 , 78 | 172 | 86 | 545г | 2 тижні | 2453.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B30-50-2-SW | B 30 | 50 | 68 | 46 | M8-35 | 63 , 78 | 172 | 86 | 545г | 2 тижні | 2453.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B30-60-2-BL | B 30 | 60 | 79 | 59 | M8-50 | 63 , 78 | 203 | 101.5 | 1155г | 2 тижні | 3235.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B30-60-2-SW | B 30 | 60 | 79 | 59 | M8-50 | 63 , 78 | 203 | 101.5 | 1157г | 2 тижні | 3235.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B32-60-2-BL | B 32 | 60 | 79 | 59 | M8-50 | 63 , 78 | 203 | 101.5 | 1155г | 2 тижні | 3231.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B32-60-2-SW | B 32 | 60 | 79 | 59 | M8-50 | 63 , 78 | 203 | 101.5 | 1155г | 2 тижні | 3231.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B35-60-2-BL | B 35 | 60 | 79 | 59 | M8-50 | 63 , 78 | 203 | 101.5 | 1130г | 2 тижні | 3225.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B35-60-2-SW | B 35 | 60 | 79 | 59 | M8-50 | 63 , 78 | 203 | 101.5 | 1131г | 2 тижні | 3225.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B40-60-2-BL | B 40 | 60 | 79 | 59 | M8-50 | 63 , 78 | 203 | 101.5 | 1060г | 2 тижні | 3213.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B40-60-2-SW | B 40 | 60 | 79 | 59 | M8-50 | 63 , 78 | 203 | 101.5 | 1059г | 2 тижні | 3213.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B40-76-2-BL | B 40 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1580г | 2 тижні | 3604.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B40-76-2-SW | B 40 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1580г | 2 тижні | 3604.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B42-76-2-BL | B 42 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1586г | 2 тижні | 3598.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B42-76-2-SW | B 42 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1586г | 2 тижні | 3598.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B45-76-2-BL | B 45 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1550г | 2 тижні | 3588.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B45-76-2-SW | B 45 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1550г | 2 тижні | 3588.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B48-76-2-BL | B 48 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1510г | 2 тижні | 3576.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B48-76-2-SW | B 48 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1510г | 2 тижні | 3576.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B50-76-2-BL | B 50 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1470г | 2 тижні | 3568.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 195-B50-76-2-SW | B 50 | 76 | 98 | 70 | M10-60 | 78 , 92 | 254 | 127 | 1470г | 2 тижні | 3568.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

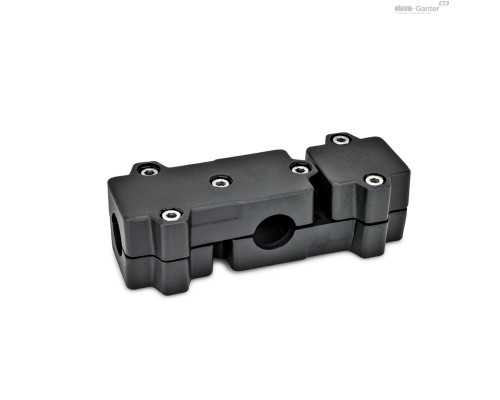

Характеристики
Ідентифікаційний номер
№ 2: з 6 затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
безбарвний BL
матова дробоструминна обробка
Затискні отвори механічно не оброблені
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Інформація
Робочі отвори Т-подібних кутових сполучних затискачів GN 195 не піддавалися механічній обробці і призначені для конструкційних труб GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.
Також можливо замовити отвори квадратного перерізу для профільних систем
Це стандартні затискні гвинти з торцевою головкою DIN 912. Вони можуть бути замінені регульованими затискними втулками GN 911 (код виробу див. у таблиці з розмірами).
Аксесуари
- Затискні втулки GN 911
Технічна інформація
