Name: TCC-PB
Brand: Elesa Ganter
SKU: TCC-PB-E
Availability: OutOfStock

* TCC-PB-E:

Опис

f ±0.2

M2***[Nm]

C#[Nm]

Вага

Наявн.

Ціна

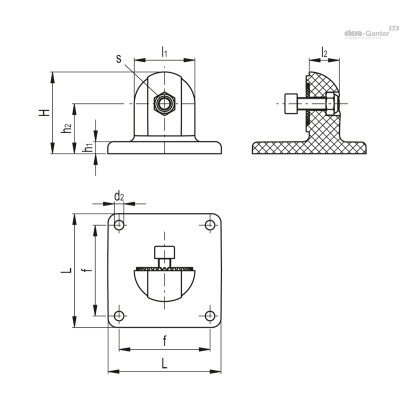

TCC-PB-30-E-C33

100

7.5

32.5

6.5

54г

2 тижні

244.35грн.

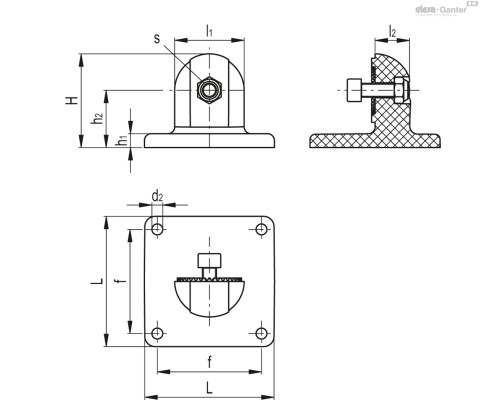

Характеристики

f ±0.2	60
l2	20
M2***[Nm]	100
s	M8
C#[Nm]	12
h1	7.5
h2	32.5
l1	40
L	75
d2	6.5
h	54

244.35грн.

Наявн.: 2 тижні

TCC-PB-30-E-C9

100

7.5

32.5

6.5

54г

2 тижні

244.35грн.

Характеристики

f ±0.2	60
l2	20
M2***[Nm]	100
s	M8
C#[Nm]	12
h1	7.5
h2	32.5
l1	40
L	75
d2	6.5
h	54

244.35грн.

Наявн.: 2 тижні

TCC-PB-18-E-C9

26.5

5.5

28г

2 тижні

171.45грн.

Характеристики

f ±0.2	30
l2	13
M2***[Nm]	35
s	M6
C#[Nm]	5
h1	5
h2	20
l1	26.5
L	45
d2	5.5
h	34

171.45грн.

Наявн.: 2 тижні

TCC-PB-18-E-C33

26.5

5.5

28г

2 тижні

171.45грн.

Характеристики

f ±0.2	30
l2	13
M2***[Nm]	35
s	M6
C#[Nm]	5
h1	5
h2	20
l1	26.5
L	45
d2	5.5
h	34

171.45грн.

Наявн.: 2 тижні

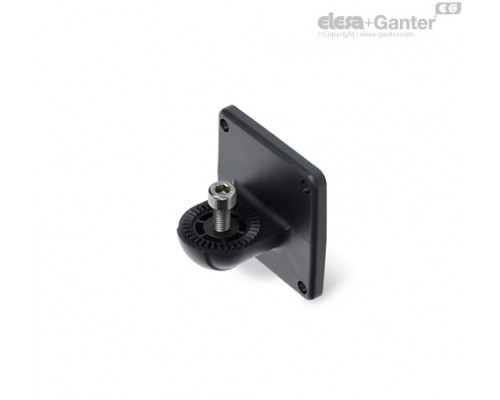

Основа

Армований скловолокном технополімер на основі поліаміду (ПА), RAL 9005 (C9), чорний або сірий колір, RAL 7040 (C33), матове оздоблення.

Гвинт та гайка (входить у комплект поставки)

Гвинти з циліндричною головкою та шестикутним гніздом з нержавіючої сталі марки AISI 304 з протизадирним покриттям.

Контргайка із нержавіючої сталі марки AISI 304.

Стандартні виконання

TCC-PB-E : зовнішні зубці.

TCC-PB-S : без зубців.

Особливості

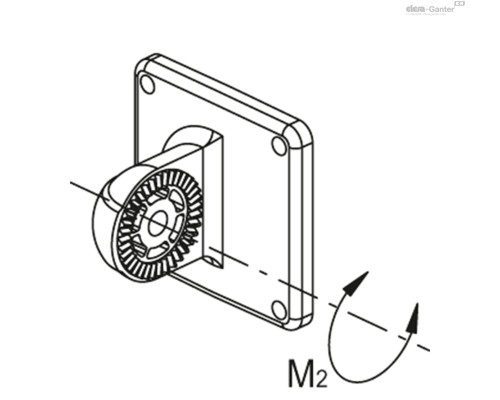

Шарнірне з'єднання може бути утворене шляхом приєднання основу із зовнішніми зубцями до затиску з внутрішніми зубцями, або основи без зубців до затиску без зубців.

Установчий кут з'єднань, утворених за допомогою основ із зовнішніми зубцями та затискачами з внутрішніми зубцями (36 зубців), становить 10°.

З'єднання, утворені з основ та затискачів без зубців, можуть бути встановлені під будь-яким кутом.

"S"-подібна ручка з накаткою може бути замінена комплектом TCC-KS .

Технічні дані

Показники опору, представлені в таблиці, були отримані в результаті лабораторних досліджень, що проводяться при температурі навколишнього середовища із затягнутими болтами з рекомендованим крутним моментом C#.

Аксесуари на запит (замовляються окремо)

TCC-KS : комплект затискачів.

TCC-KV : гвинти та гайки, що фіксують.
