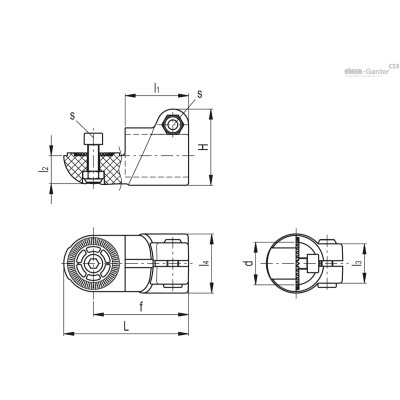

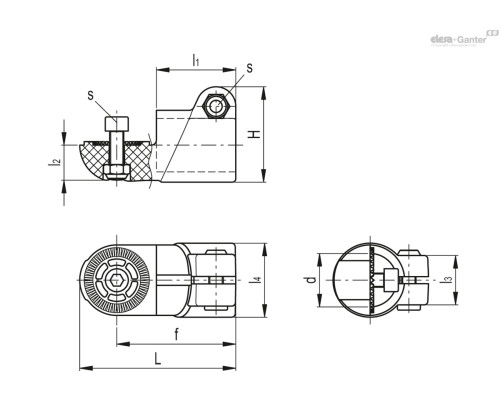

| Опис | f | F1*[N] | l2 | l3 | l4 | M1**[Nm] | M2***[Nm] | s | C#[Nm] | D | l1 | L | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCC-AP-30-E-C33 | 67.5 | 3300 | 20 | 28 | 42 | 33 | 140 | M8 | 12 | 30 | 45 | 88 | 61г | 2 тижні | 288.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCC-AP-30-E-C9 | 67.5 | 3300 | 20 | 28 | 42 | 33 | 140 | M8 | 12 | 30 | 45 | 88 | 61г | 2 тижні | 288.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCC-AP-18-E-C9 | 45 | 900 | 13 | 21 | 29 | 8 | 44 | M6 | 5 | 18 | 29.5 | 59 | 42г | 2 тижні | 198.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCC-AP-18-E-C33 | 45 | 900 | 13 | 21 | 29 | 8 | 44 | M6 | 5 | 18 | 29.5 | 59 | 42г | 2 тижні | 198.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

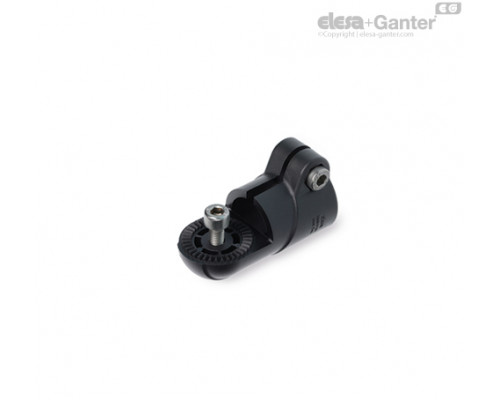

Затискач
Армований скловолокном технополімер на основі поліаміду (ПА), RAL 9005 (C9), чорний або сірий колір, RAL 7040 (C33), матове оздоблення.
Гвинти та гайки
Гвинт із циліндричною головкою та шестикутним гніздом з нержавіючої сталі марки AISI 304 з протизадирним покриттям.
Контргайки із нержавіючої сталі марки AISI 304.
В комплект поставки входить: два гвинти та дві гайки для втулок типу TCC-AP-E та TCC-AP-S, один гвинт та одна гайка для втулок типу TCC-AP-I
Стандартні виконання
- TCC-AP-E : зовнішні зубці.
- TCC-AP-I : внутрішні зубці.
- TCC-AP-S : без зубців.
Особливості
Два затискачі: один із зовнішніми зубцями і один із внутрішніми зубцями або два без зубців. Можуть бути приєднані для утворення шарнірної сполуки.
Установчий кут з'єднань, що складаються із затискачів із зовнішніми/внутрішніми зубцями (36 зубців), становить 10°.
З'єднання, що складаються із затискачів без зубців, можуть бути встановлені під будь-яким кутом.
Затискачі для трубок діаметром 30±0,2 мм.
Для під'єднання трубок меншого діаметра можна використовувати перехідну втулку TCC-A (замовляється окремо)

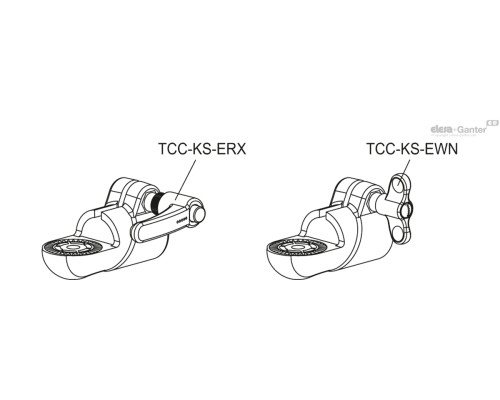

"S"-подібні ручки з накаткою можуть бути замінені комплектом TCC-KS .
Технічні дані

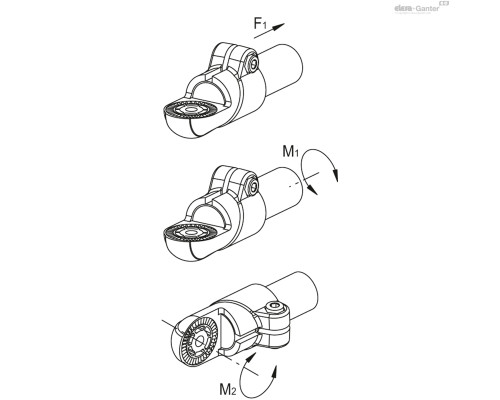

Показники опору, представлені в таблиці, були отримані в результаті лабораторних досліджень, що проводяться при температурі навколишнього середовища із затягнутими болтами з рекомендованим крутним моментом C#.
