Продукція
  • GN 242

GN 242

Трубні з'єднувачі

Алюміній

GN 242
GN 242

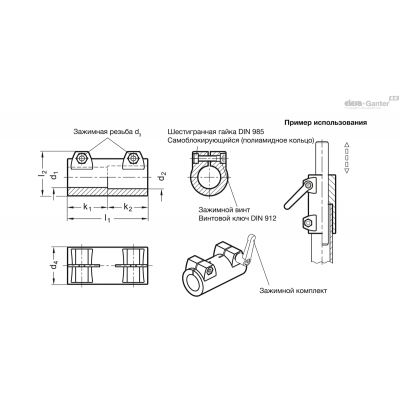

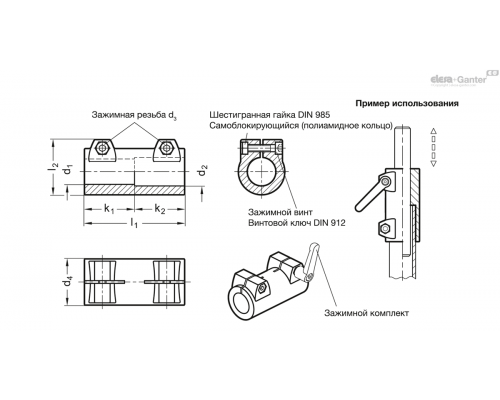

Опис
k1
k2
l2
Затискні комплекти для d3
l1
d1
d2
d3
d4
Вага Наявн. Ціна
GN 242-B20-B20-2-BL 45 45 52 GN 911-M8-32 90 B 20 B 20 M 8 40 277г 2 тижні 902.25грн.
GN 242-B20-B20-2-SW 45 45 52 GN 911-M8-32 90 B 20 B 20 M 8 40 277г 2 тижні 902.25грн.
GN 242-B20-B25-2-BL 45 45 52 GN 911-M8-32 90 B 20 B 25 M 8 40 253г 2 тижні 902.25грн.
GN 242-B20-B25-2-SW 45 45 52 GN 911-M8-32 90 B 20 B 25 M 8 40 253г 2 тижні 902.25грн.
GN 242-B20-B30-2-BL 242г 2 тижні 902.25грн.
GN 242-B20-B30-2-SW 244г 2 тижні 902.25грн.
GN 242-B25-B25-2-BL 45 45 52 GN 911-M8-32 90 B 25 B 25 M 8 40 238г 2 тижні 893.25грн.
GN 242-B25-B25-2-SW 45 45 52 GN 911-M8-32 90 B 25 B 25 M 8 40 238г 2 тижні 893.25грн.
GN 242-B25-B30-2-BL 45 45 52 GN 911-M8-32 90 B 25 B 30 M 8 40 217г 2 тижні 902.25грн.
GN 242-B25-B30-2-SW 45 45 52 GN 911-M8-32 90 B 25 B 30 M 8 40 217г 2 тижні 902.25грн.
GN 242-B30-B30-2-BL 45 45 52 GN 911-M8-32 90 B 30 B 30 M 8 40 191г 2 тижні 882.00грн.
GN 242-B30-B30-2-SW 45 45 52 GN 911-M8-32 90 B 30 B 30 M 8 40 191г 2 тижні 882.00грн.
GN 242-B40-B40-2-BL 70 70 77.5 GN 911-M10-55 140 B 40 B 40 M 10 65 916г 2 тижні 1752.75грн.
GN 242-B40-B40-2-SW 70 70 77.5 GN 911-M10-55 140 B 40 B 40 M 10 65 916г 2 тижні 1752.75грн.
GN 242-B40-B45-2-BL 869г 2 тижні 1752.75грн.
GN 242-B40-B45-2-SW 900г 2 тижні 1752.75грн.
GN 242-B40-B48-2-BL 834г 2 тижні 1752.75грн.
GN 242-B40-B48-2-SW 830г 2 тижні 1752.75грн.
GN 242-B40-B50-2-BL 70 70 77.5 GN 911-M10-55 140 B 40 B 50 M 10 65 787г 2 тижні 1752.75грн.
GN 242-B40-B50-2-SW 70 70 77.5 GN 911-M10-55 140 B 40 B 50 M 10 65 787г 2 тижні 1752.75грн.
GN 242-B42-B42-2-BL 70 70 77.5 GN 911-M10-55 140 B 42 B 42 M 10 65 884г 2 тижні 1739.25грн.
GN 242-B42-B42-2-SW 70 70 77.5 GN 911-M10-55 140 B 42 B 42 M 10 65 884г 2 тижні 1739.25грн.
GN 242-B42-B48-2-BL 802г 2 тижні 1739.25грн.
GN 242-B42-B48-2-SW 812г 2 тижні 1739.25грн.
GN 242-B42-B50-2-BL 772г 2 тижні 1739.25грн.
GN 242-B42-B50-2-SW 776г 2 тижні 1739.25грн.
GN 242-B45-B45-2-BL 70 70 77.5 GN 911-M10-55 140 B 45 B 45 M 10 65 808г 2 тижні 1727.10грн.
GN 242-B45-B45-2-SW 70 70 77.5 GN 911-M10-55 140 B 45 B 45 M 10 65 808г 2 тижні 1727.10грн.
GN 242-B45-B50-2-BL 737г 2 тижні 1727.10грн.
GN 242-B45-B50-2-SW 742г 2 тижні 1727.10грн.
GN 242-B48-B48-2-BL 70 70 77.5 GN 911-M10-55 140 B 48 B 48 M 10 65 730г 2 тижні 1712.25грн.
GN 242-B48-B48-2-SW 70 70 77.5 GN 911-M10-55 140 B 48 B 48 M 10 65 730г 2 тижні 1712.25грн.
GN 242-B50-B50-2-BL 70 70 77.5 GN 911-M10-55 140 B 50 B 50 M 10 65 677г 2 тижні 1696.50грн.
GN 242-B50-B50-2-SW 70 70 77.5 GN 911-M10-55 140 B 50 B 50 M 10 65 677г 2 тижні 1696.50грн.
Характеристики

Ідентифікаційний номер

№2 З двома затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

З пластиковим покриттям

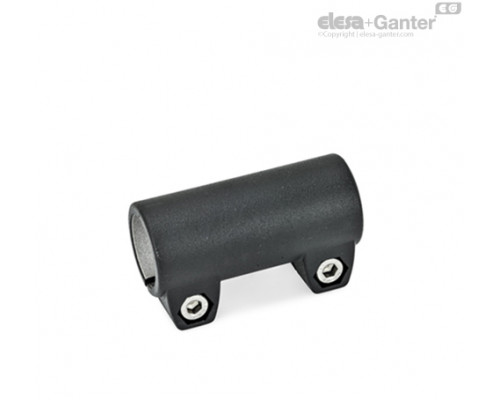

чорний колір, RAL 9005, текстурована оздоблення SW

Гладкий, матові, дробоструминна обробка BL

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Самоблокуються за допомогою поліамідного кільця

Інформація

Робочі отвори з'єднувачів для труб GN 242 піддавалися механічній обробці та призначені для конструкційних труб GN 990  або DIN 2391, DIN 2395 і DIN 2462 відповідно.

У місцях розташування гвинтів z гвинти з головкою під шестигранний ключ дозволяють зменшити перетин отвору для затиску.

Для затискача без використання інструментів можна замінити гвинти з головкою під шестигранний ключ на відповідні ручки GN 911  перераховані в таблиці як приладдя.

Аксесуари
  • Затискні втулки GN 911
За запитом
  • d1/ d2з різними отворами
Технічна інформація
