Продукція
  • GN 231

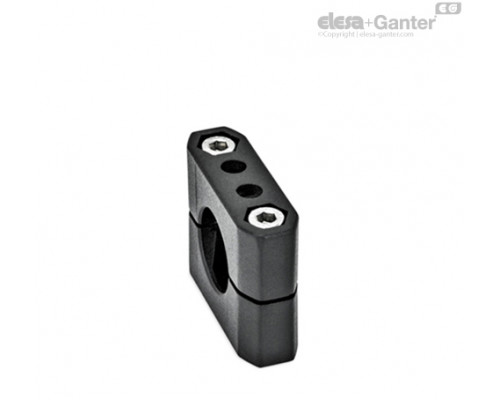

GN 231

Опори для труб

Алюміній / складове складання

GN 231
GN 231

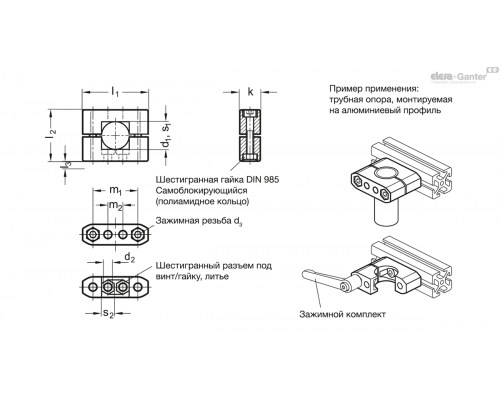

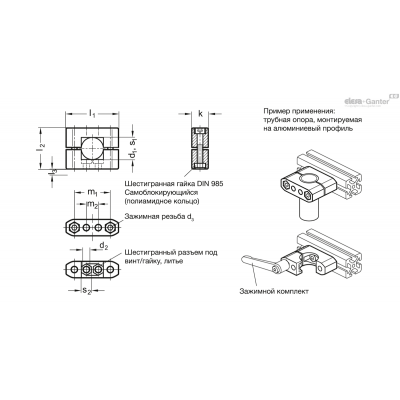

Опис
k
l2
l3
m1
m2
s1
s2
Затискні комплекти для d3
l1
d1
d2
d3
Вага Наявн. Ціна
GN 231-B10-2-BL 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 10 6.2 M 6 65г 2 тижні 687.15грн.
GN 231-B10-2-SW 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 10 6.2 M 6 65г 2 тижні 687.15грн.
GN 231-B12-2-BL 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 12 6.2 M 6 62г 2 тижні 687.15грн.
GN 231-B12-2-SW 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 12 6.2 M 6 62г 2 тижні 687.15грн.
GN 231-B14-2-BL 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 14 6.2 M 6 64г 2 тижні 685.80грн.
GN 231-B14-2-SW 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 14 6.2 M 6 64г 2 тижні 685.80грн.
GN 231-B15-2-BL 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 15 6.2 M 6 61г 2 тижні 685.80грн.
GN 231-B15-2-SW 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 15 6.2 M 6 61г 2 тижні 685.80грн.
GN 231-B16-2-BL 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 16 6.2 M 6 64г 2 тижні 685.80грн.
GN 231-B16-2-SW 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 16 6.2 M 6 64г 2 тижні 685.80грн.
GN 231-B18-2-BL 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 18 6.2 M 6 59г 2 тижні 685.80грн.
GN 231-B18-2-SW 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 18 6.2 M 6 59г 2 тижні 685.80грн.
GN 231-B20-2-BL 22 55 4 48 16 - 13 GN 911-M8-50 70 B 20 8.5 M 8 170г 2 тижні 812.70грн.
GN 231-B20-2-SW 22 55 4 48 16 - 13 GN 911-M8-50 70 B 20 8.5 M 8 170г 2 тижні 812.70грн.
GN 231-B25-2-BL 22 55 4 48 16 - 13 GN 911-M8-50 70 B 25 8.5 M 8 163г 2 тижні 811.35грн.
GN 231-B25-2-SW 22 55 4 48 16 - 13 GN 911-M8-50 70 B 25 8.5 M 8 163г 2 тижні 811.35грн.
GN 231-B30-2-BL 22 55 4 48 16 - 13 GN 911-M8-50 70 B 30 8.5 M 8 158г 2 тижні 810.45грн.
GN 231-B30-2-SW 22 55 4 48 16 - 13 GN 911-M8-50 70 B 30 8.5 M 8 158г 2 тижні 810.45грн.
GN 231-B40-2-BL 27 80 5 73 30 - 17 GN 911-M10-70 100 B 40 11 M 10 360г 2 тижні 1128.15грн.
GN 231-B40-2-SW 27 80 5 73 30 - 17 GN 911-M10-70 100 B 40 11 M 10 360г 2 тижні 1128.15грн.
GN 231-B42-2-BL 27 80 5 73 30 - 17 GN 911-M10-70 100 B 42 11 M 10 375г 2 тижні 1128.15грн.
GN 231-B42-2-SW 27 80 5 73 30 - 17 GN 911-M10-70 100 B 42 11 M 10 375г 2 тижні 1128.15грн.
GN 231-B45-2-BL 27 80 5 73 30 - 17 GN 911-M10-70 100 B 45 11 M 10 375г 2 тижні 1127.25грн.
GN 231-B45-2-SW 27 80 5 73 30 - 17 GN 911-M10-70 100 B 45 11 M 10 375г 2 тижні 1127.25грн.
GN 231-B48-2-BL 27 80 5 73 30 - 17 GN 911-M10-70 100 B 48 11 M 10 350г 2 тижні 1125.90грн.
GN 231-B48-2-SW 27 80 5 73 30 - 17 GN 911-M10-70 100 B 48 11 M 10 350г 2 тижні 1125.90грн.
GN 231-B50-2-BL 27 80 5 73 30 - 17 GN 911-M10-80 100 B 50 11 M 10 340г 2 тижні 1123.65грн.
GN 231-B50-2-SW 27 80 5 73 30 - 17 GN 911-M10-80 100 B 50 11 M 10 340г 2 тижні 1123.65грн.
GN 231-B60-2-BL 27 90 5 78 30 - 17 GN 911-M10-80 100 B 60 11 M 10 385г 2 тижні 1312.65грн.
GN 231-B60-2-SW 27 90 5 78 30 - 17 GN 911-M10-80 100 B 60 11 M 10 385г 2 тижні 1314.90грн.
GN 231-B8-2-BL 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 8 6.2 M 6 50г 2 тижні 687.15грн.
GN 231-B8-2-SW 17 38 3.5 36 10.5 - 10 GN 911-M6-32 52 B 8 6.2 M 6 50г 2 тижні 687.15грн.
GN 231-V10-2-BL 17 38 3.5 36 10.5 V 10 10 GN 911-M6-32 52 - 6.2 M 6 64г 2 тижні 687.15грн.
GN 231-V10-2-SW 17 38 3.5 36 10.5 V 10 10 GN 911-M6-32 52 - 6.2 M 6 64г 2 тижні 687.15грн.
GN 231-V12-2-BL 17 38 3.5 36 10.5 V 12 10 GN 911-M6-32 52 - 6.2 M 6 63г 2 тижні 685.80грн.
GN 231-V12-2-SW 17 38 3.5 36 10.5 V 12 10 GN 911-M6-32 52 - 6.2 M 6 63г 2 тижні 685.80грн.
GN 231-V14-2-BL 17 38 3.5 36 10.5 V 14 10 GN 911-M6-32 52 - 6.2 M 6 62г 2 тижні 692.55грн.
GN 231-V14-2-SW 17 38 3.5 36 10.5 V 14 10 GN 911-M6-32 52 - 6.2 M 6 62г 2 тижні 692.55грн.
GN 231-V15-2-BL 17 38 3.5 36 10.5 V 15 10 GN 911-M6-32 52 - 6.2 M 6 61г 2 тижні 685.80грн.
GN 231-V15-2-SW 17 38 3.5 36 10.5 V 15 10 GN 911-M6-32 52 - 6.2 M 6 61г 2 тижні 685.80грн.
GN 231-V16-2-BL 17 38 3.5 36 10.5 V 16 10 GN 911-M6-32 52 - 6.2 M 6 61г 2 тижні 685.80грн.
GN 231-V16-2-SW 17 38 3.5 36 10.5 V 16 10 GN 911-M6-32 52 - 6.2 M 6 61г 2 тижні 685.80грн.
GN 231-V18-2-BL 17 38 3.5 36 10.5 V 18 10 GN 911-M6-32 52 - 6.2 M 6 61г 2 тижні 691.65грн.
GN 231-V18-2-SW 17 38 3.5 36 10.5 V 18 10 GN 911-M6-32 52 - 6.2 M 6 61г 2 тижні 691.65грн.
GN 231-V20-2-BL 22 55 4 48 16 V 20 13 GN 911-M8-50 70 - 8.5 M 8 162г 2 тижні 812.70грн.
GN 231-V20-2-SW 22 55 4 48 16 V 20 13 GN 911-M8-50 70 - 8.5 M 8 162г 2 тижні 812.70грн.
GN 231-V25-2-BL 22 55 4 48 16 V 25 13 GN 911-M8-50 70 - 8.5 M 8 157г 2 тижні 811.35грн.
GN 231-V25-2-SW 22 55 4 48 16 V 25 13 GN 911-M8-50 70 - 8.5 M 8 157г 2 тижні 811.35грн.
GN 231-V30-2-BL 22 55 4 48 16 V 30 13 GN 911-M8-50 70 - 8.5 M 8 155г 2 тижні 809.10грн.
GN 231-V30-2-SW 22 55 4 48 16 V 30 13 GN 911-M8-50 70 - 8.5 M 8 155г 2 тижні 809.10грн.
GN 231-V40-2-BL 27 80 5 73 30 V 40 17 GN 911-M10-70 100 - 11 M 10 340г 2 тижні 1127.25грн.
GN 231-V40-2-SW 27 80 5 73 30 V 40 17 GN 911-M10-70 100 - 11 M 10 340г 2 тижні 1127.25грн.
GN 231-V45-2-BL 27 80 5 73 30 V 45 17 GN 911-M10-70 100 - 11 M 10 380г 2 тижні 1122.75грн.
GN 231-V45-2-SW 27 80 5 73 30 V 45 17 GN 911-M10-70 100 - 11 M 10 380г 2 тижні 1122.75грн.
GN 231-V50-2-BL 27 80 5 73 30 V 50 17 GN 911-M10-70 100 - 11 M 10 331г 2 тижні 1120.50грн.
GN 231-V50-2-SW 27 80 5 73 30 V 50 17 GN 911-M10-70 100 - 11 M 10 331г 2 тижні 1120.50грн.
GN 231-V55-2-BL 128г 2 тижні 1305.90грн.
GN 231-V55-2-SW 366г 2 тижні 1305.90грн.
GN 231-V60-2-BL 27 90 5 78 30 V 60 17 GN 911-M10-80 100 - 11 M 10 369г 2 тижні 1305.90грн.
GN 231-V60-2-SW 27 90 5 78 30 V 60 17 GN 911-M10-80 100 - 11 M 10 369г 2 тижні 1305.90грн.
GN 231-V8-2-BL 17 38 3.5 36 10.5 V 8 10 GN 911-M6-32 52 - 6.2 M 6 65г 2 тижні 692.55грн.
GN 231-V8-2-SW 17 38 3.5 36 10.5 V 8 10 GN 911-M6-32 52 - 6.2 M 6 65г 2 тижні 692.55грн.
Характеристики

Ідентифікаційний номер

№2: з двома затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

безбарвний

матові, дробоструминної обробки BL

Затискні отвори механічно не оброблені

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Інформація

Робочі отвори опор для труб GN 231 не піддавалися механічній обробці і спеціально призначені для конструкційних труб GN 990  або DIN 2391, DIN 2395 і DIN 2462 відповідно.

Опори для труб GN 231 також підходять для встановлення на профільних системах.

Це стандартні затискні гвинти з торцевою головкою DIN 912. Вони можуть бути замінені регульованими затискними втулками  GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари
  • Затискні втулки GN 911
Технічна інформація
