Продукція
  • GN 194

GN 194

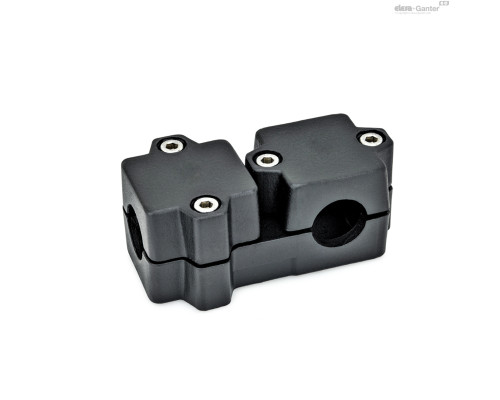

Т-подібні кутові сполучні затискачі

Алюміній / багатодетальне складання

GN 194
GN 194

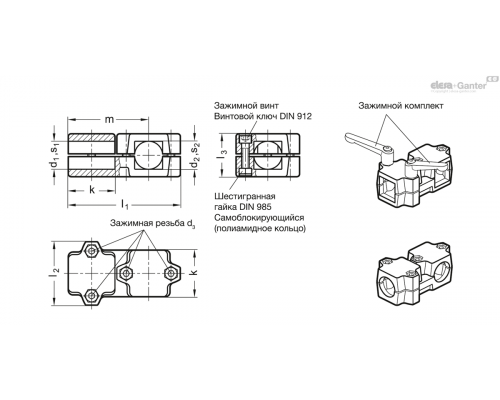

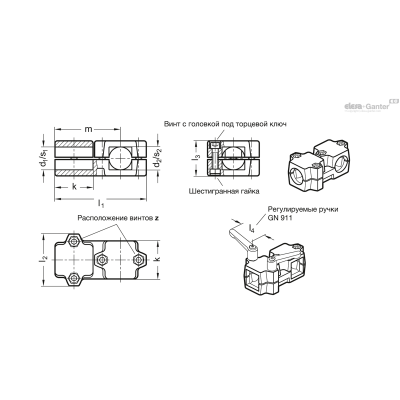

Опис
d1 Отвір
d2 Отвір
k
l2
l3
z
Ручний важіль GN 911 для zl4
l1
m
Вага Наявн. Ціна
GN 194-B20-B20-50-2-BL B 20 B 20 50 68 46 M8-35 63 , 78 120 86 423г 2 тижні 1355.40грн.
GN 194-B20-B20-50-2-SW B 20 B 20 50 68 46 M8-35 63 , 78 120 86 423г 2 тижні 1355.40грн.
GN 194-B25-B25-50-2-BL B 25 B 25 50 68 46 M8-35 63 , 78 120 86 412г 2 тижні 1352.25грн.
GN 194-B25-B25-50-2-SW B 25 B 25 50 68 46 M8-35 63 , 78 120 86 412г 2 тижні 1352.25грн.
GN 194-B30-B30-50-2-BL B 30 B 30 50 68 46 M8-35 63 , 78 120 86 399г 2 тижні 1356.75грн.
GN 194-B30-B30-50-2-SW B 30 B 30 50 68 46 M8-35 63 , 78 120 86 399г 2 тижні 1356.75грн.
GN 194-B30-B30-60-2-BL B 30 B 30 60 79 59 M8-50 63 , 78 141 101.5 448г 2 тижні 1881.90грн.
GN 194-B30-B30-60-2-SW B 30 B 30 60 79 59 M8-50 63 , 78 141 101.5 773г 2 тижні 1881.90грн.
GN 194-B32-B32-60-2-BL B 32 B 32 60 79 59 M8-50 63 , 78 141 101.5 773г 2 тижні 1874.25грн.
GN 194-B32-B32-60-2-SW B 32 B 32 60 79 59 M8-50 63 , 78 141 101.5 770г 2 тижні 1874.25грн.
GN 194-B35-B35-60-2-BL B 35 B 35 60 79 59 M8-50 63 , 78 141 101.5 742г 2 тижні 1870.65грн.
GN 194-B35-B35-60-2-SW B 35 B 35 60 79 59 M8-50 63 , 78 141 101.5 752г 2 тижні 1870.65грн.
GN 194-B40-B40-60-2-BL B 40 B 40 60 79 59 M8-50 63 , 78 141 101.5 700г 2 тижні 1865.25грн.
GN 194-B40-B40-60-2-SW B 40 B 40 60 79 59 M8-50 63 , 78 141 101.5 699г 2 тижні 1865.25грн.
GN 194-B40-B40-76-2-BL B 40 B 40 76 98 70 M10-60 78 , 92 176 127 1123г 2 тижні 2133.00грн.
GN 194-B40-B40-76-2-SW B 40 B 40 76 98 70 M10-60 78 , 92 176 127 1123г 2 тижні 2133.00грн.
GN 194-B42-B42-76-2-BL B 42 B 42 76 98 70 M10-60 78 , 92 176 127 1100г 2 тижні 2127.60грн.
GN 194-B42-B42-76-2-SW B 42 B 42 76 98 70 M10-60 78 , 92 176 127 1100г 2 тижні 2127.60грн.
GN 194-B45-B45-76-2-BL B 45 B 45 76 98 70 M10-60 78 , 92 176 127 1080г 2 тижні 2120.85грн.
GN 194-B45-B45-76-2-SW B 45 B 45 76 98 70 M10-60 78 , 92 176 127 1080г 2 тижні 2120.85грн.
GN 194-B48-B48-76-2-BL B 48 B 48 76 98 70 M10-60 78 , 92 176 127 1055г 2 тижні 2111.85грн.
GN 194-B48-B48-76-2-SW B 48 B 48 76 98 70 M10-60 78 , 92 176 127 1055г 2 тижні 2111.85грн.
GN 194-B50-B50-76-2-BL B 50 B 50 76 98 70 M10-60 78 , 92 176 127 1161г 2 тижні 2057.85грн.
GN 194-B50-B50-76-2-SW B 50 B 50 76 98 70 M10-60 78 , 92 176 127 1028г 2 тижні 2057.85грн.
Характеристики

Ідентифікаційний номер

№2: з чотирма затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

безбарвний BL

матова дробоструминна обробка

Затискні отвори механічно не оброблені

Socket cap screw DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Інформація

Робочі отвори Т-подібних кутових сполучних затискачів GN 194 не піддавалися механічній обробці і призначені для конструкційних труб GN 990  DIN 2391, DIN 2395 і DIN 2462 відповідно. Варіанти виконання з квадратними отворами також підходять для профільних систем.

Круглі та квадратні отвори того ж номінального розміру можуть бути зібрані у будь-якій комбінації. Наприклад, номінальний розмір 20 має наступні варіанти комбінації: B20-B20, B20-V20, V20-B20 та V20-V20.

Це стандартні затискні гвинти з торцевою головкою DIN 912. Вони можуть бути замінені регульованими затискними втулками GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари
  • Затискні втулки GN 911
Технічна інформація
