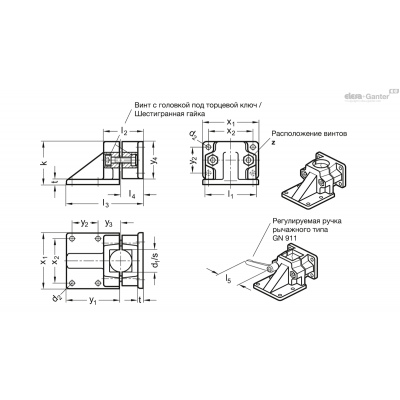

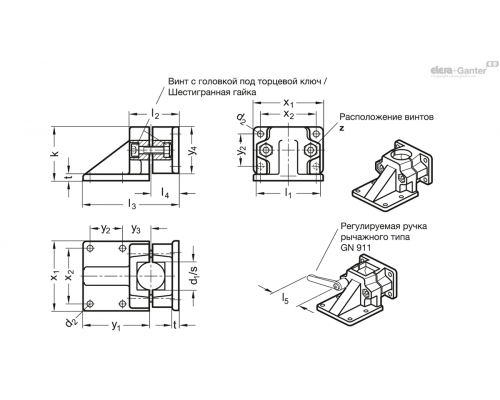

| Опис | d1 Отвір | k | l2 | l3 | l4 | x1 | x2 | y1 | y2 | y3 | y4 | z | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 171-B20-2-BL | B 20 | 58 | 53 | 103 | 30 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 344г | 2 тижні | 1557.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B20-2-SW | B 20 | 58 | 53 | 103 | 30 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 344г | 2 тижні | 1557.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B25-2-BL | B 25 | 58 | 53 | 103 | 30 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 337г | 2 тижні | 1555.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B25-2-SW | B 25 | 58 | 53 | 103 | 30 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 337г | 2 тижні | 1555.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B30-2-BL | B 30 | 58 | 53 | 103 | 30 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 330г | 2 тижні | 1552.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B30-2-SW | B 30 | 58 | 53 | 103 | 30 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 330г | 2 тижні | 1552.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B40-2-BL | B 40 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 968г | 2 тижні | 2114.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B40-2-SW | B 40 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 968г | 2 тижні | 2114.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B42-2-BL | B 42 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 995г | 2 тижні | 2112.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B42-2-SW | B 42 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 995г | 2 тижні | 2112.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B45-2-BL | B 45 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 982г | 2 тижні | 2108.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B45-2-SW | B 45 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 982г | 2 тижні | 2108.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B48-2-BL | B 48 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 973г | 2 тижні | 2104.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B48-2-SW | B 48 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 973г | 2 тижні | 2104.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B50-2-BL | B 50 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 959г | 2 тижні | 2101.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B50-2-SW | B 50 | 91 | 82 | 156 | 46.5 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 959г | 2 тижні | 2101.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B60-2-SW | B 60 | 100 | 97 | 186 | 56 | 125 | 100 | 128 | 52 | 65.5 | 90 | M10-80 | 1635г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-B60-2-BL | B 60 | 100 | 97 | 186 | 56 | 125 | 100 | 128 | 52 | 65.5 | 90 | M10-80 | 1635г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№2: з двома затискними гвинтами з нержавіючої сталі DIN 912

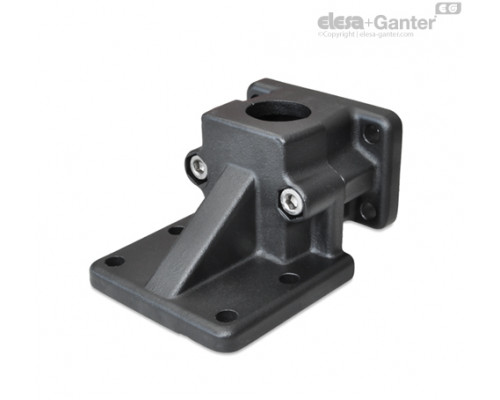

Алюміній
- З пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
- Гладкий, матові, дробоструминна обробка BL
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Самоблокуються за допомогою поліамідного кільця
Інформація
Робочі отвори фланцевих затискачів з опорною пластиною GN 171 не піддавалися механічній обробці та призначені для GN 990 або DIN 2391, DIN 2395 і DIN 2462 Конструкційні труби.
Також можливо замовити отвори квадратного перерізу для профільних систем
У місцях розташування гвинтівz, гвинти з головкою під шестигранний ключ дозволяють зменшити переріз отвору для затискача.
Для затискача без використання інструментів можна замінити гвинти з головкою під шестигранний ключ на відповідні ручки GN 911 перераховані в таблиці як приладдя.
Аксесуари
- Регульовані ручки важільного типу GN 911
Технічна інформація
