Продукція
  • GN 192

GN 192

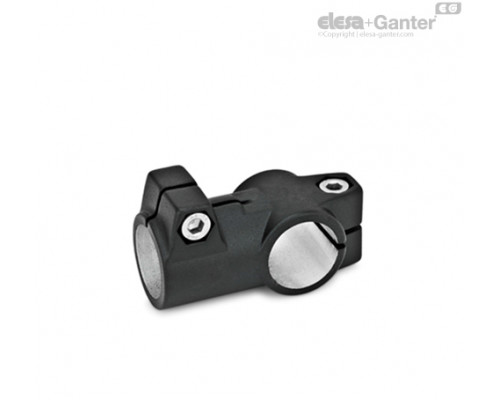

Т-подібні кутові сполучні затискачі

Алюміній

GN 192
GN 192

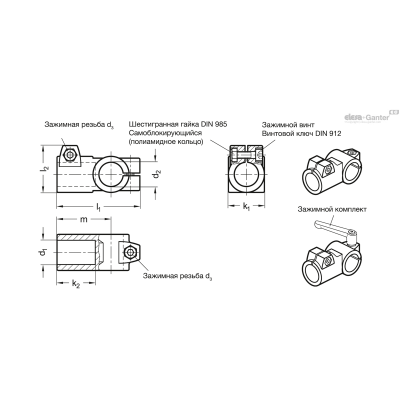

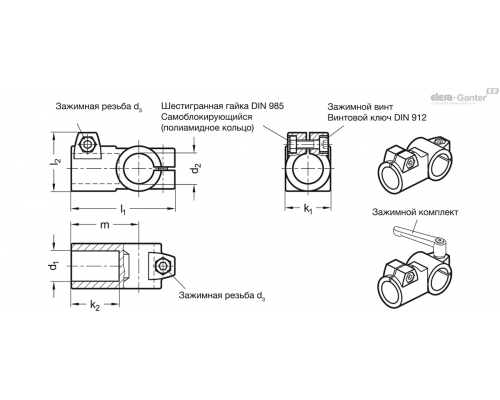

Опис
k1
k2
l2
z1
z2
Ручний важіль GN 911 для z1l3
Ручний важіль GN 911 для z2l3
l1
m
d1
d2
Вага Наявн. Ціна
GN 192-B20-B20-40-2-BL 40 42.5 52 M8-25 M8-25 - - 92 60 B 20 B 20 267г 2 тижні 999.45грн.
GN 192-B20-B20-40-2-SW 40 42.5 52 M8-25 M8-25 - - 92 60 B 20 B 20 267г 2 тижні 999.45грн.
GN 192-B25-B25-40-2-BL 40 42.5 52 M8-25 M8-25 63 , 78 78 92 60 B 25 B 25 220г 2 тижні 990.45грн.
GN 192-B25-B25-40-2-SW 40 42.5 52 M8-25 M8-25 63 , 78 78 92 60 B 25 B 25 220г 2 тижні 990.45грн.
GN 192-B30-B30-40-2-BL 40 42.5 52 M8-25 M8-25 63 , 78 63 , 78 92 60 B 30 B 30 186г 2 тижні 979.20грн.
GN 192-B30-B30-40-2-SW 40 42.5 52 M8-25 M8-25 63 , 78 63 , 78 92 60 B 30 B 30 186г 2 тижні 979.20грн.
GN 192-B30-B30-56-2-BL 56 62 68 M10-35 M10-35 - - 130 90 B 30 B 30 661г 2 тижні 1640.25грн.
GN 192-B30-B30-56-2-SW 56 62 68 M10-35 M10-35 - - 130 90 B 30 B 30 661г 2 тижні 1640.25грн.
GN 192-B32-B32-56-2-BL 56 62 68 M10-35 M10-35 - - 130 90 B 32 B 32 645г 2 тижні 1630.35грн.
GN 192-B32-B32-56-2-SW 56 62 68 M10-35 M10-35 - - 130 90 B 32 B 32 645г 2 тижні 1484.10грн.
GN 192-B35-B35-56-2-BL 56 62 68 M10-35 M10-35 92 - 130 90 B 35 B 35 630г 2 тижні 1619.10грн.
GN 192-B35-B35-56-2-SW 56 62 68 M10-35 M10-35 92 - 130 90 B 35 B 35 630г 2 тижні 1619.10грн.
GN 192-B40-B40-56-2-BL 56 62 68 M10-35 M10-35 78 , 92 92 130 90 B 40 B 40 481г 2 тижні 1597.50грн.
GN 192-B40-B40-56-2-SW 56 62 68 M10-35 M10-35 78 , 92 92 130 90 B 40 B 40 481г 2 тижні 1597.50грн.
GN 192-B40-B40-65-2-BL 65 75 77.5 M10-50 M10-50 92 - 148 103 B 40 B 40 922г 2 тижні 1752.75грн.
GN 192-B40-B40-65-2-SW 65 75 77.5 M10-50 M10-50 92 - 148 103 B 40 B 40 922г 2 тижні 1752.75грн.
GN 192-B42-B42-65-2-BL 65 75 77.5 M10-50 M10-50 78 , 92 - 148 103 B 42 B 42 889г 2 тижні 1745.10грн.
GN 192-B42-B42-65-2-SW 65 75 77.5 M10-50 M10-50 78 , 92 - 148 103 B 42 B 42 889г 2 тижні 1745.10грн.
GN 192-B45-B45-65-2-BL 65 75 77.5 M10-50 M10-50 78 , 92 92 148 103 B 45 B 45 869г 2 тижні 1728.00грн.
GN 192-B45-B45-65-2-SW 65 75 77.5 M10-50 M10-50 78 , 92 92 148 103 B 45 B 45 869г 2 тижні 1728.00грн.
GN 192-B48-B48-65-2-BL 65 75 77.5 M10-50 M10-50 78 , 92 78 , 92 148 103 B 48 B 48 732г 2 тижні 1707.75грн.
GN 192-B48-B48-65-2-SW 65 75 77.5 M10-50 M10-50 78 , 92 78 , 92 148 103 B 48 B 48 732г 2 тижні 1707.75грн.
GN 192-B50-B50-65-2-BL 65 75 77.5 M10-50 M10-50 78 , 92 78 , 92 148 103 B 50 B 50 676г 2 тижні 1694.25грн.
GN 192-B50-B50-65-2-SW 65 75 77.5 M10-50 M10-50 78 , 92 78 , 92 148 103 B 50 B 50 676г 2 тижні 1694.25грн.
GN 192-B50-B50-80-2-SW 80 80 92 M10-50 M10-50 - - 177 125 B 50 B 50 1660г 2 тижні 2531.25грн.
GN 192-B60-B60-80-2-BL 80 80 92 M10-50 M10-50 78 , 92 - 177 125 B 60 B 60 1260г 2 тижні 2437.65грн.
GN 192-B60-B60-80-2-SW 80 80 92 M10-50 M10-50 78 , 92 - 177 125 B 60 B 60 1260г 2 тижні 2437.65грн.
GN 192-B50-B50-80-2-BL 80 80 92 M10-50 M10-50 - - 177 125 B 50 B 50 1660г 2 тижні 0.00грн.
Характеристики

Ідентифікаційний номер

№2: з двома затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

безбарвний

матові, дробоструминної обробки BL

Затискні отвори механічно оброблені

Гвинт з головкою під торцевий ключ DIN 912

Нержавіюча сталь AISI 304

Шестигранні гайки DIN 985

Нержавіюча сталь AISI 304

Інформація

Робочі отвори Т-подібних кутових сполучних затискачів GN 192 піддавалися механічній обробці та призначені для конструкційних труб GN 990  або DIN 2391, DIN 2395 і DIN 2462 відповідно.

Це стандартний затискний гвинт з торцевою головкою з шестигранним поглибленням DIN 912. Він може бути замінений затискними втулками GN 911 (код виробу див. у таблиці з розмірами).

Аксесуари
  • Затискні втулки  GN 911
За запитом
  • d1/ d2з різними отворами
Технічна інформація
