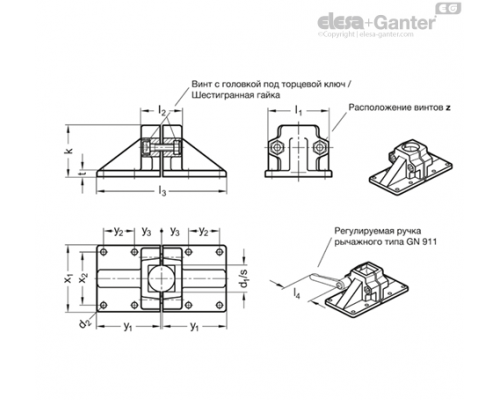

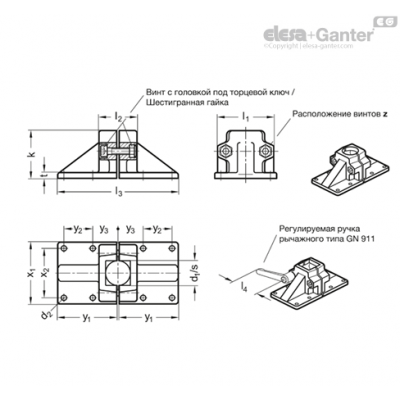

| Опис | d1 Отвір | k | l2 | l3 | x1 | x2 | y1 | y2 | y3 | z | Ручний важіль GN 911 для zl4 | l1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 167-B20-2-BL | B 20 | 58 | 46 | 146 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 69 | 394г | 2 тижні | 1642.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B20-2-SW | B 20 | 58 | 46 | 146 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 69 | 394г | 2 тижні | 1642.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B25-2-BL | B 25 | 58 | 46 | 146 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 69 | 388г | 2 тижні | 1640.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B25-2-SW | B 25 | 58 | 46 | 146 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 69 | 388г | 2 тижні | 1640.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B30-2-BL | B 30 | 58 | 46 | 146 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 69 | 384г | 2 тижні | 1639.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B30-2-SW | B 30 | 58 | 46 | 146 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 , 78 | 69 | 384г | 2 тижні | 1639.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B40-2-BL | B 40 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1222г | 2 тижні | 2228.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B40-2-SW | B 40 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1222г | 2 тижні | 2228.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B42-2-BL | B 42 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1194г | 2 тижні | 2235.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B42-2-SW | B 42 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1194г | 2 тижні | 2235.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B45-2-BL | B 45 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1182г | 2 тижні | 2219.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B45-2-SW | B 45 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1214г | 2 тижні | 2219.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B48-2-BL | B 48 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1172г | 2 тижні | 2226.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B48-2-SW | B 48 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1172г | 2 тижні | 2226.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B50-2-BL | B 50 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1200г | 2 тижні | 2212.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B50-2-SW | B 50 | 91 | 70 | 219 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 , 92 | 98 | 1154г | 2 тижні | 2212.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B60-2-SW | B 60 | 100 | 82 | 260 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 108.5 | 1750г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 167-B60-2-BL | B 60 | 100 | 82 | 260 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 108.5 | 1750г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№ 2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
безбарвний
матові, дробоструминної обробки BL
Затискні отвори механічно не оброблені
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Інформація
GN 990 або DIN 2391, DIN 2395 і DIN 2462 відповідно.
Також можливо замовити отвори квадратного перерізу для профільних систем
Це стандартні затискні гвинти з торцевою головкою із шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 (код виробу див. у таблиці з розмірами).
Аксесуари
- Затискні втулки GN 911
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 167 336.62 KB
