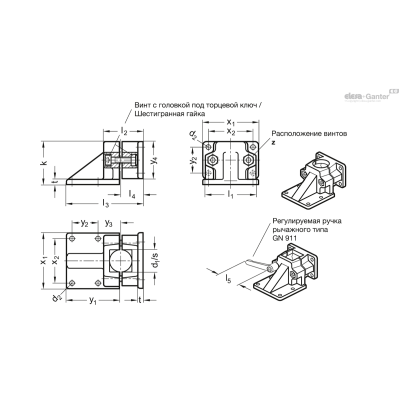

| Опис | k | l2 | l3 | l4 | s Квадратна форма | x1 | x2 | y1 | y2 | y3 | y4 | z | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 171-V20-2-BL | 58 | 53 | 103 | 30 | V 20 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 343г | 2 тижні | 1556.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V20-2-SW | 58 | 53 | 103 | 30 | V 20 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 343г | 2 тижні | 1556.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V25-2-BL | 58 | 53 | 103 | 30 | V 25 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 326г | 2 тижні | 1553.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V25-2-SW | 58 | 53 | 103 | 30 | V 25 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 326г | 2 тижні | 1553.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V30-2-BL | 58 | 53 | 103 | 30 | V 30 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 316г | 2 тижні | 1549.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V30-2-SW | 58 | 53 | 103 | 30 | V 30 | 75 | 60 | 72 | 35 | 30 | 50 | M8-40 | 316г | 2 тижні | 1549.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V40-2-BL | 91 | 82 | 156 | 46.5 | V 40 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 981г | 2 тижні | 2108.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V40-2-SW | 91 | 82 | 156 | 46.5 | V 40 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 981г | 2 тижні | 2108.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V45-2-BL | 91 | 82 | 156 | 46.5 | V 45 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 958г | 2 тижні | 2101.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V45-2-SW | 91 | 82 | 156 | 46.5 | V 45 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 958г | 2 тижні | 2101.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V50-2-BL | 91 | 82 | 156 | 46.5 | V 50 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 918г | 2 тижні | 2092.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V50-2-SW | 91 | 82 | 156 | 46.5 | V 50 | 115 | 90 | 108 | 50 | 45 | 76 | M10-65 | 918г | 2 тижні | 2092.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V60-2-SW | 100 | 97 | 186 | 56 | V 60 | 125 | 100 | 128 | 52 | 65.5 | 90 | M10-80 | 1585г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 171-V60-2-BL | 100 | 97 | 186 | 56 | V 60 | 125 | 100 | 128 | 52 | 65.5 | 90 | M10-80 | 1585г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
№2: з двома затискними гвинтами з нержавіючої сталі DIN 912

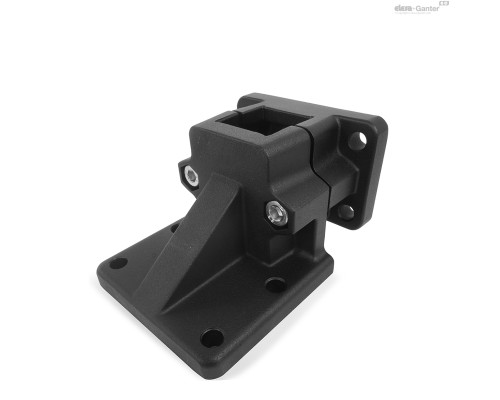

Алюміній
- З пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
- Гладкий, матові, дробоструминна обробка BL
Гвинт з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
Самоблокуються за допомогою поліамідного кільця
Інформація
Робочі отвори фланцевих затискачів з опорною пластиною GN 171 не піддавалися механічній обробці та призначені для GN 990 або DIN 2391, DIN 2395 і DIN 2462 Конструкційні труби.
Також можливо замовити отвори квадратного перерізу для профільних систем
У місцях розташування гвинтівz, гвинти з головкою під шестигранний ключ дозволяють зменшити переріз отвору для затискача.
Для затискача без використання інструментів можна замінити гвинти з головкою під шестигранний ключ на відповідні ручки GN 911 перераховані в таблиці як приладдя.
Аксесуари
- Регульовані ручки важільного типу GN 911
Технічна інформація
