Продукція

GA11 - GA12

Індикатори положення

гравітаційні, технополімер

GA11 - GA12 GA11 - GA12 GA11 - GA12
GA11 - GA12 GA11 - GA12 GA11 - GA12

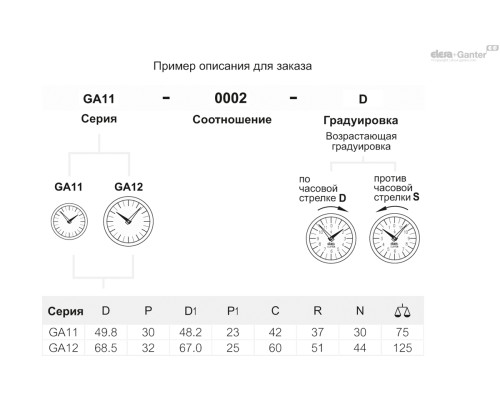

Опис
Increasing numbering
series

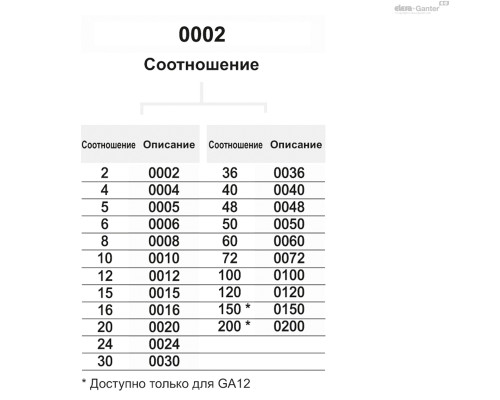

Співвідношення
Вага Наявн. Ціна
GA11-0002-D D GA11 2 107г 2 тижні 1744.20грн.
GA11-0002-S S GA11 2 107г 2 тижні 1744.20грн.
GA11-0004-D D GA11 4 106г 2 тижні 1744.20грн.
GA11-0004-S S GA11 4 107г 2 тижні 1744.20грн.
GA11-0005-D D GA11 5 107г 2 тижні 1744.20грн.
GA11-0005-S S GA11 5 107г 2 тижні 1744.20грн.
GA11-0006-D D GA11 6 107г 2 тижні 1744.20грн.
GA11-0006-S S GA11 6 107г 2 тижні 1744.20грн.
GA11-0008-D D GA11 8 107г 2 тижні 1744.20грн.
GA11-0008-S S GA11 8 107г 2 тижні 1744.20грн.
GA11-0010-D D GA11 10 107г 2 тижні 1744.20грн.
GA11-0010-S S GA11 10 107г 2 тижні 1744.20грн.
GA11-0012-D D GA11 12 107г 2 тижні 1744.20грн.
GA11-0012-S S GA11 12 107г 2 тижні 1744.20грн.
GA11-0015-D D GA11 15 107г 2 тижні 1744.20грн.
GA11-0015-S S GA11 15 107г 2 тижні 1744.20грн.
GA11-0016-D D GA11 16 107г 2 тижні 1744.20грн.
GA11-0016-S S GA11 16 107г 2 тижні 1744.20грн.
GA11-0020-D D GA11 20 107г 2 тижні 1744.20грн.
GA11-0020-S S GA11 20 107г 2 тижні 1744.20грн.
GA11-0024-D D GA11 24 107г 2 тижні 1744.20грн.
GA11-0024-S S GA11 24 107г 2 тижні 1744.20грн.
GA11-0030-D D GA11 30 107г 2 тижні 1744.20грн.
GA11-0030-S S GA11 30 107г 2 тижні 1744.20грн.
GA11-0036-D D GA11 36 107г 2 тижні 1744.20грн.
GA11-0036-S S GA11 36 107г 2 тижні 1744.20грн.
GA11-0040-D D GA11 40 107г 2 тижні 1744.20грн.
GA11-0040-S S GA11 40 107г 1 1744.20грн.
GA11-0048-D D GA11 48 107г 2 тижні 1744.20грн.
GA11-0048-S S GA11 48 107г 2 тижні 1744.20грн.
GA11-0050-D D GA11 50 107г 2 тижні 1744.20грн.
GA11-0050-S S GA11 50 107г 2 тижні 1744.20грн.
GA11-0060-D D GA11 60 107г 2 тижні 1744.20грн.
GA11-0060-S S GA11 60 107г 2 тижні 1744.20грн.
GA11-0072-D D GA11 72 107г 2 тижні 1744.20грн.
GA11-0072-S S GA11 72 107г 2 тижні 1744.20грн.
GA11-0100-D D GA11 100 107г 2 тижні 1744.20грн.
GA11-0100-S S GA11 100 107г 2 тижні 1744.20грн.
GA11-0120-D D GA11 120 107г 2 тижні 1744.20грн.
GA11-0120-S S GA11 120 107г 2 тижні 1744.20грн.
GA12-0002-D D GA12 2 151г 2 тижні 1885.95грн.
GA12-0002-S S GA12 2 151г 2 тижні 1885.95грн.
GA12-0004-D D GA12 4 151г 2 тижні 1885.95грн.
GA12-0004-S S GA12 4 151г 2 тижні 1885.95грн.
GA12-0005-D D GA12 5 151г 2 тижні 1885.95грн.
GA12-0005-S S GA12 5 151г 2 тижні 1885.95грн.
GA12-0006-D D GA12 6 151г 2 тижні 1885.95грн.
GA12-0006-S S GA12 6 151г 2 тижні 1885.95грн.
GA12-0008-D D GA12 8 151г 2 тижні 1885.95грн.
GA12-0008-S S GA12 8 151г 2 тижні 1885.95грн.
GA12-0010-D D GA12 10 151г 2 тижні 1885.95грн.
GA12-0010-S S GA12 10 151г 2 тижні 1885.95грн.
GA12-0012-D D GA12 12 151г 2 тижні 1885.95грн.
GA12-0012-S S GA12 12 151г 2 тижні 1885.95грн.
GA12-0015-D D GA12 15 151г 2 тижні 1885.95грн.
GA12-0015-S S GA12 15 151г 2 тижні 1885.95грн.
GA12-0016-D D GA12 16 151г 2 тижні 1885.95грн.
GA12-0016-S S GA12 16 151г 2 тижні 1885.95грн.
GA12-0020-D D GA12 20 151г 2 тижні 1885.95грн.
GA12-0020-S S GA12 20 151г 2 тижні 1885.95грн.
GA12-0024-D D GA12 24 151г 2 тижні 1885.95грн.
GA12-0024-S S GA12 24 151г 2 тижні 1885.95грн.
GA12-0030-D D GA12 30 151г 2 тижні 1885.95грн.
GA12-0030-S S GA12 30 151г 2 тижні 1885.95грн.
GA12-0036-D D GA12 36 148г 2 тижні 1885.95грн.
GA12-0036-S S GA12 36 151г 2 тижні 1885.95грн.
GA12-0040-D D GA12 40 151г 2 тижні 1885.95грн.
GA12-0040-S S GA12 40 151г 2 тижні 1885.95грн.
GA12-0048-D D GA12 48 151г 2 тижні 1885.95грн.
GA12-0048-S S GA12 48 151г 2 тижні 1885.95грн.
GA12-0050-D D GA12 50 151г 2 тижні 1885.95грн.
GA12-0050-S S GA12 50 151г 2 тижні 1885.95грн.
GA12-0060-D D GA12 60 151г 2 тижні 1885.95грн.
GA12-0060-S S GA12 60 151г 2 тижні 1885.95грн.
GA12-0072-D D GA12 72 151г 2 тижні 1885.95грн.
GA12-0072-S S GA12 72 151г 2 тижні 1885.95грн.
GA12-0100-D D GA12 100 151г 2 тижні 1885.95грн.
GA12-0100-S S GA12 100 151г 2 тижні 1885.95грн.
GA12-0120-D D GA12 120 151г 2 тижні 1885.95грн.
GA12-0120-S S GA12 120 151г 2 тижні 1885.95грн.
GA12-0150-D D GA12 150* 151г 2 тижні 1885.95грн.
GA12-0150-S S GA12 150* 151г 2 тижні 1885.95грн.
GA12-0200-D D GA12 200* 151г 2 тижні 1885.95грн.
GA12-0200-S S GA12 200* 151г 2 тижні 1885.95грн.
Основні характеристики

Корпус

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.

Випресований шпиндель.

Обідок

Технополімер. Формується над вікном.

Вікно

Прозорий технополімер на основі поліаміду (PA-T) (який практично не б'ється).

Стійкий до розчинників, мастил, мастил та інших хімічних речовин (уникайте контакту зі спиртом під час операцій з очищення).

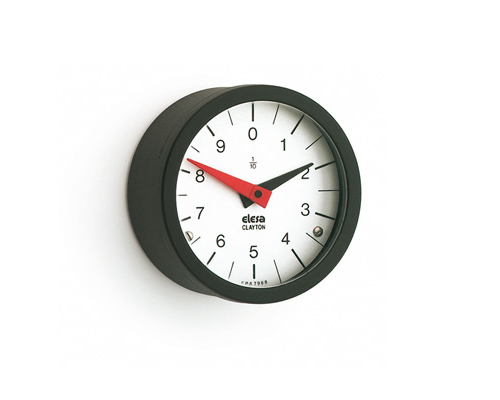

Циферблат

Матовий анодований алюміній у природному кольорі.

Градуювання за годинниковою стрілкою (D) або проти годинникової стрілки (S) чорного кольору.

Зчитування показань

Вказівник чорного кольору показує кількість обертів шпинделя від вихідного положення (0); покажчик червоного кольору вказує на частку обороту.

Обертання кулькового підшипника: максимальна точність зчитування.

Співвідношення

Для вибору коефіцієнта див.  Введення гравітаційних індикаторів положення .

IP захист

Кріплення вікна до корпусу ультразвуковим зварюванням гарантує повну герметизацію з класом захисту IP67, див.  EN 60529 стіл .

Загальна інформація

Особливості та сфери застосування

Ручки із вбудованим гравітаційним індикатором положення підходять для шпинделів з горизонтальною або похилою віссю макс. на 60 °.

Для вибору маховика див. таблицю  Можливе збирання маховиків/ручок з індикаторами .

Спеціальні виконання доступні на запит

Спеціальні виконання доступні на запит

  • Спеціальний циферблат з емблемою чи нестандартними поділками
  • Спеціальні коефіцієнти
  • Заповнення парафіновою олією, максимальна постійна робоча температура 40 °C
  • Єдиний покажчик
