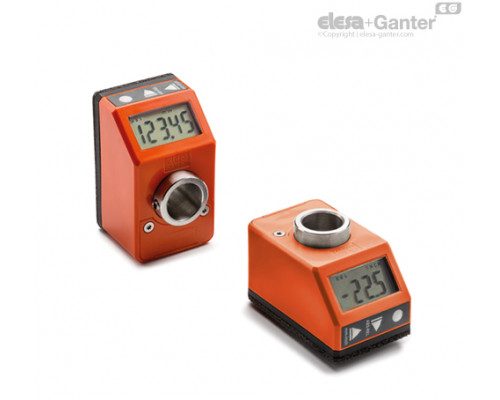

DD51-E

Основа та корпус

Високостійкий технополімер на основі поліаміду (PA).

Основа у чорному кольорі.

Корпус у наступних кольорах:

• C1 : сіро-чорний колір RAL 7021, глянсове оздоблення.
• C2 : помаранчевий колір RAL 2004, глянсове оздоблення.
• C3 : сірий колір RAL 7035, глянсове оздоблення.
• C55 : синій колір RAL 5005, глянсове оздоблення.

Накрийте добре загерметизованою прокладкою та використовуйте шурупи з нержавіючої сталі AISI 304 типу UNI 6955 із зіркоподібним поглибленням TORX ^® T06 (зареєстрована торгова марка TEXTRON INC.).

Використання на додаток до захисту від проникнення пилу та рідин високоефективного герметика між основою та корпусом для утримання запобігає від'єднанню в процесі експлуатації.

Втулка

Нержавіюча сталь AISI 304 з Ø14-мм розгорнутим отвором H7, установка на вал за допомогою гвинта з нержавіючої сталі AISI 304 з гніздом для шестигранної головкою і чашеподібним кінцем UNI 5929-85, входить в комплект поставки.

Вікно

Прозорий технополімер на основі поліаміду (PA-T), що формується над корпусом і забезпечує надійну герметичність. Стійкий до розчинників, мастил, мастил та інших хімічних речовин (уникайте контакту зі спиртом під час операцій з очищення).

Дисплей

• 5-значний РК-екран заввишки 8,0 мм із спеціальними символами.

Параметри візуалізації можуть бути встановлені та змінені оператором за допомогою відповідних клавіш:

• Значення відображаються в мм, дюймах або градусах.
• вказівка ​​режиму використання (режим абсолютного чи відносного виміру)
• Налаштування зчитування показань (прямо або у зворотному напрямку).

Клавіатура

Поліефірна оболонка. Стійка до розчинників, спирту, кислот, лугів.

Внутрішня прокладка

Кільцеве ущільнення в передній частині із синтетичної гуми NBR, встановлене між корпусом та втулкою.

Мідна втулка з подвійним кільцем ущільнювача із синтетичної гуми NBR всередині заднього поглиблення основи (DD51-E-SST-IP67).

Задня прокладка

Пінополіетилен, входить до комплекту постачання.

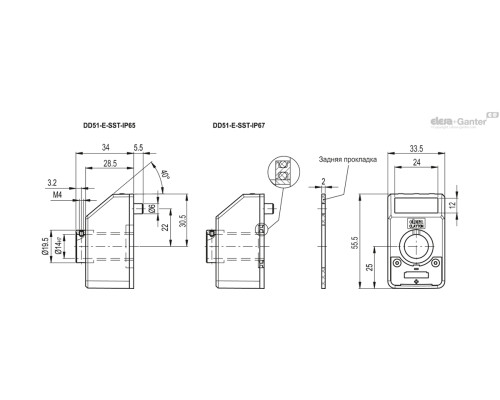

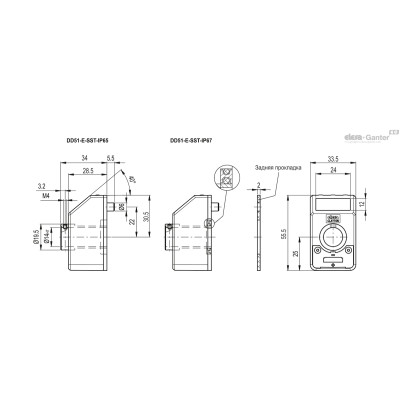

Стандартні виконання

• DD51-E-SST-IP65 : повністю загерметизований індикатор з класом захисту IP65, див.  EN 60529 таблиця.
• DD51-E-SST-IP67 : повністю загерметизований індикатор з класом захисту IP 67, див.  EN 60529 таблиця ., отриманий за допомогою мідної втулки з подвійним кільцем ущільнювача всередині заднього поглиблення основи.

Особливості та сфери застосування

Індикатори положення DD51-E з батарейним джерелом живлення можуть використовуватися при проходженні через вали в будь-якому положенні для читання абсолютного або зростаючого позиціонування компонента машини.

5-значний дисплей висотою 8,0 мм забезпечує чудову чіткість показань навіть на відстані та з різних кутів огляду.

Вікно із прозорого технополімеру захищає РК-дисплей від випадкових ударів.

Высокая степень защиты, IP65 или IP67, делает индикатор подходящим для видов применений, где требуется частое мытьё, даже с интенсивными струями воды.

Изделие не подходит для использования при непрерывном полном или частичном погружении.

В рабочем режиме с помощью 3 функциональных клавиш можно выбрать режим относительного или абсолютного измерения, единицы измерения (мм, дюймы или градусы), сбросить абсолютный счётчик или загрузить заданное исходное значение и заданное значение смещения.

В режиме программирования с помощью 3 функциональных клавиш можно запрограммировать чтение после одного оборота вала, направление вращения, расположение дисплея, разрешение (количество отображаемых десятичных цифр), исходное значение и значение смещения, макс. скорость вращения, а также установить функции клавиш среди различных доступных вариантов.

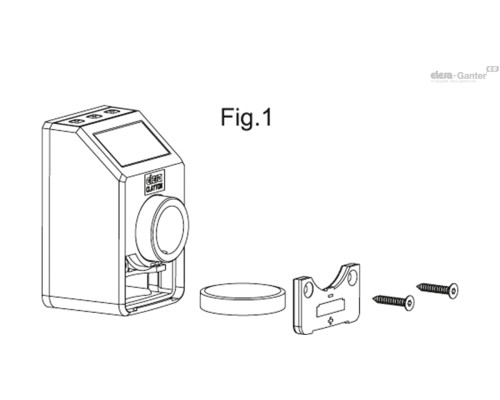

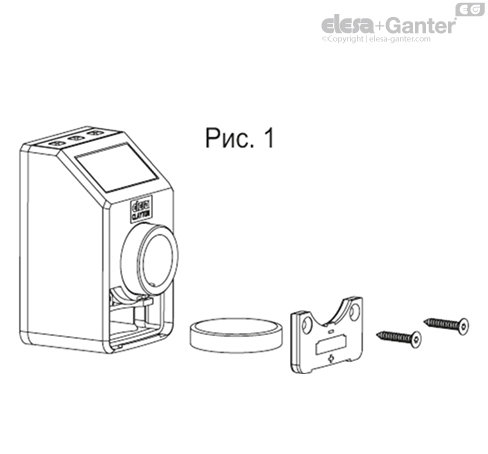

Срок службы встроенной батареи составляет 3 года. На дисплее появляется определённый символ, когда батарею необходимо заменить. Заменять батарею легко путём снятия передней крышки (рис. 1) без необходимости демонтажа индикатора с вала привода и потери параметров конфигурации.

Более подробная техническая информация содержится в Инструкции по эксплуатации.

(1) См. инструкцию по применению.

(2) По умолчанию: 600 об./мин.

Рост скорости вращения до 600 об./мин. может поддерживаться кратковременно

Данное значение макс. скорости сказывается на времени работы батареи.

Срок службы батареи зависит от условий эксплуатации (настройки, температура...). Указанное значение является примерным для температурных условий > 20 °C и <30 °C, а также является настройкой по умолчанию. Более того, данное значение относится к состоянию устройства в момент отгрузки с завода Elesa. Длительные периоды хранения необходимо обязательно учитывать для расчёта срока службы батареи, когда устройство вводится в эксплуатацию.

Аксессуары по запросу (заказываются отдельно)

• MDX-51: ручка из технополимера на основе полиамида (PA).
• RB51: нержавеющая сталь AISI 304   переходные втулки.
• BSA51-E: основания из цинка, литого под давлением, для фиксации шпинделя, покрытие из эпоксидной смолы, черный цвет, матовая отделка (см. таблицу). Регулируемая ручка GN 302.1. Фиксирующие основания BSA-N51 позволяют легко и быстро зафиксировать шпиндели после их позиционирования. Они оснащены отверстием Ø6,1 мм для установки опорного штифта индикатора. Ручка может быть установлена с правой или с левой стороны фиксирующего основания. Фиксирующие основания могут быть установлены на станке с помощью двух винтов с цилиндрической головкой M4 (не входят в комплект поставки).

Инструкции по монтажу

1. Просверлите Ø 6 × 10 мм отверстие в корпусе машины с 22-мм межцентровым расстоянием от вала для установки заднего установочного штифта.
2. Установите индикатор на вал и убедитесь, что установочный штифт зафиксирован в отверстие.
3. Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом, в соответствии с UNI 5929-85.
