MPI-R10

Корпус

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.

Утримуючий затискач з технополімеру на основі поліацеталю (POM), чорний колір, матове оздоблення.

Пластина з клавіатурою

Полікарбонат, стійкий до дії мастил, олій, спирту та мінеральних кислот.

Ступінь захисту

• IP54, див.  EN 60529 стіл .

• IP67, see  EN 60529 стіл .

Особливості та сфери застосування

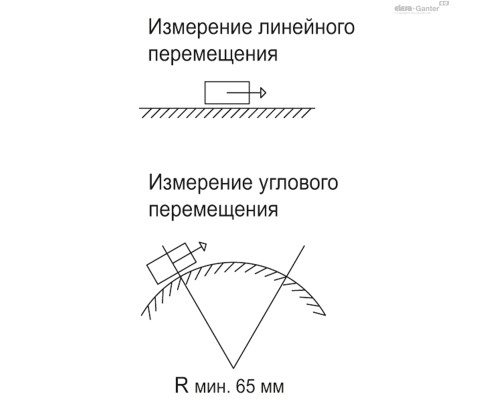

Система вимірювання MPI-R10, приєднана до конкретного датчика  FC-MPI , у поєднанні з магнітною стрічкою  M-BAND-10 є комплексною системою вимірювання лінійного і кутового зміщення (з мінімальним радіусом 65 мм).

Будучи простий у складанні, вона забезпечує точне вирівнювання та позиціонування, зменшуючи час та процеси обробки до мінімуму.

• Максимально простий процес монтажу та демонтажу пристрою з панелі завдяки системі з кріпильною стулкою (ЗАПАТЕНТОВАНО КОМПАНІЄЮ ELESA).

• 7-значний РКІ висотою 12 мм із спеціальними символами.

• Програмований 4 функціональними кнопками.

• Значення відображаються у міліметрах, дюймах або кутових градусах.

• Відображення абсолютного або інкрементного режиму.

• До 10 програмованих значень усунення.

• Зберігання та відображення 32 цільових позицій.

• Вбудована літієва батарея із тривалим терміном служби.

• Буферизована пам'ять під час заміни акумулятора.

• Корпус для з'єднувача FC-MPI з монтажем, що вбудовується, для забезпечення легкої вставки та зняття.

Для отримання додаткової інформації прочитайте Інструкції з експлуатації.

(1) Швидкість зчитування впливає на термін служби батареї.

(2) Роздільна здатність: мінімальна розбіжність по довжині, яку може відобразити система.

(3) Точність: максимальне відхилення значення, виміряне системою порівняно з фактичним значенням.

(4) Повторюваність: ступінь близькості між серією вимірів одного зразка, коли виконані окремі виміри без зміни умов виміру.

Магнітний датчик із кабелем

FC-MPI  замовляється окремо.

Аксесуари на запит

Магнітна стрічка  M-BAND-10 .

Спеціальні виконання доступні на запит

Дисплей спеціальної пластини може постачатися з графічними символами, відмітками або написами, виконаними на замовлення.

Інструкції з монтажу

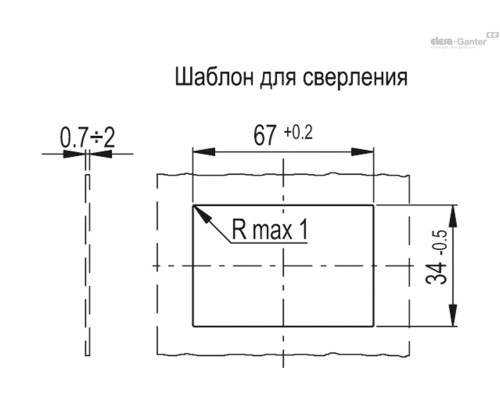

• Просвердліть отвори в аркуші (товщина 0,7÷2 мм) відповідно до розмірів шаблону.

• Видаліть всі нерівності, що залишилися після свердління, перед встановленням корпусу.

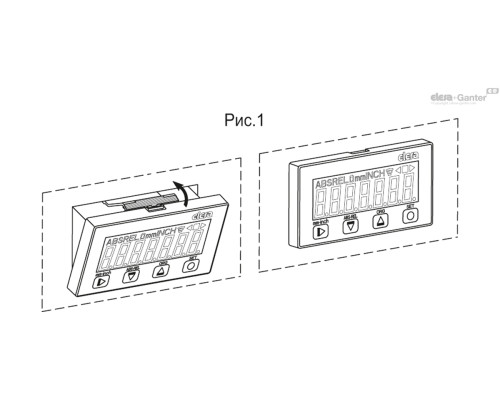

• Встановіть нижню частину корпусу в кожух і натисніть на клацання (рис. 1).

Інструкція із заміни батареї

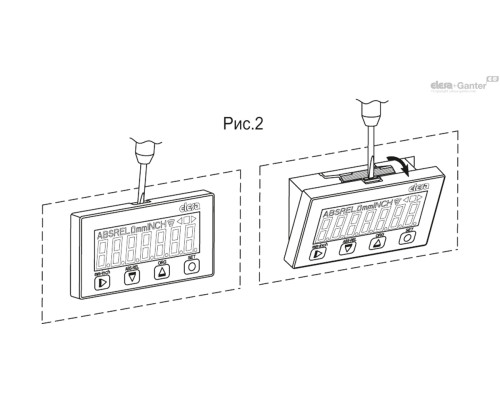

• Вийміть індикатор з гнізда, натиснувши на кріпильну стулку до упору за допомогою хрестоподібної викрутки (рис. 2).

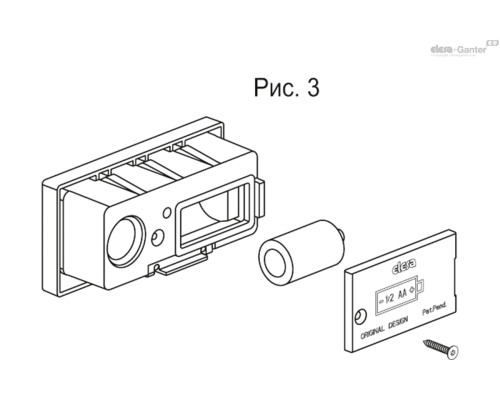

• Викрутіть гвинт із нержавіючої сталі AISI 304 з шестигранним отвором під інструмент TORX ^®* T06 і зніміть кришку (рис. 3).

• Замініть батарею, дотримуючись полярності (див. вказівки на кришці).

• Заміна батареї протягом 10 секунд (тривалість буферного живлення) дозволяє уникнути втрати конфігурації параметрів.

_{* Зареєстрований товарний знак компанії TEXTRON INC.}
