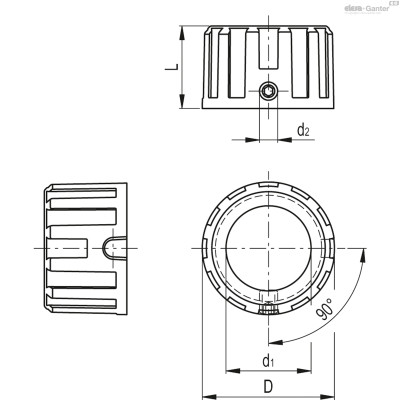

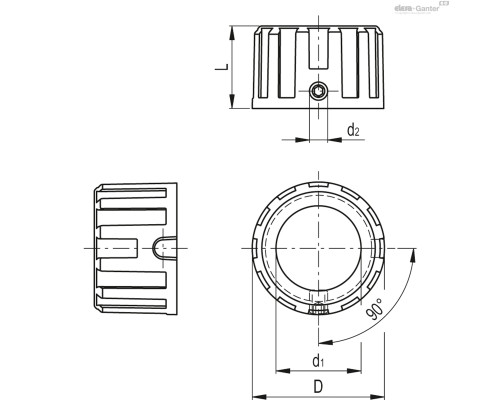

| Опис | D | L | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MDX.52-N-C2 | 41 | 25 | 27 | M4 | 22г | 2 тижні | 291.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDX.52-N-C3 | 41 | 25 | 27 | M4 | 22г | 2 тижні | 291.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MDX.52-N-C9 | 41 | 25 | 27 | M4 | 22г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Поворотна ручка
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Ковпачок

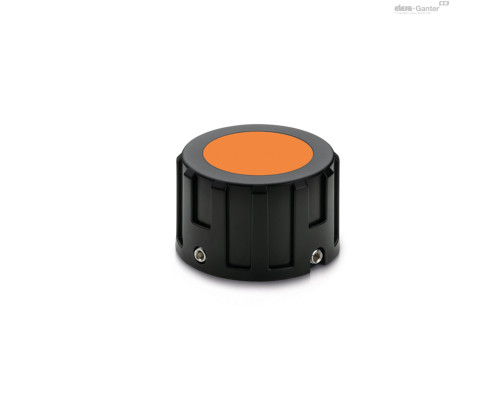

Технополімер на основі поліпропілену (PP), палітра кольорів RAL 7021 (C9) (чорний), RAL 2004 (C2) (помаранчевий) або RAL 7035 (C3) (сірий), матове оздоблення, складання шляхом щільної посадки.
При необхідності можна легко демонтувати з поворотної ручки за відсутності установки на індикатор.
Стандартні виконання
- MDX-52-N : графічний символ відсутній.
- MDX-52-D : зі стрілкою, що вказує на збільшення за годинниковою стрілкою.
- MDX-52-S : зі стрілкою, що вказує на збільшення проти годинникової стрілки.
Області застосування

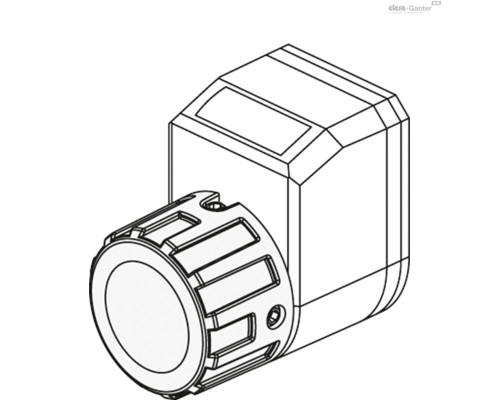

Поворотна ручка MDX-52 виготовлена під механічні індикатори положення DD52R та електронні індикатори положення DD52R-E та DD52R-E-RF.
Аксесуари на запит
CA.VCT : кришка з технополімеру на основі поліпропілену, палітра кольорів Elecolors, матове оздоблення, складання шляхом щільної посадки. Для великих обсягів може поставлятися в інших кольорах або з виготовленими на індивідуальне замовлення графічними символами, маркуванням або написами.
Інструкції з монтажу
- Демонтуйте гвинт із втулки індикатора та замініть його на більш довгий гвинт із нержавіючої сталі (постачається M5x10).
- Встановіть поворотну ручку на втулки індикатора, поєднавши гніздо з шліцами з новим гвинтом.
- Зафіксуйте поворотну ручку на втулці індикатора, використовуючи гвинт із нешестигранною головкою під ключ з нержавіючої сталі з чашеподібним кінцем, згідно UNI 5929-85 (постачається M4x6). Рекомендований момент затягування: 0.4 Nm
