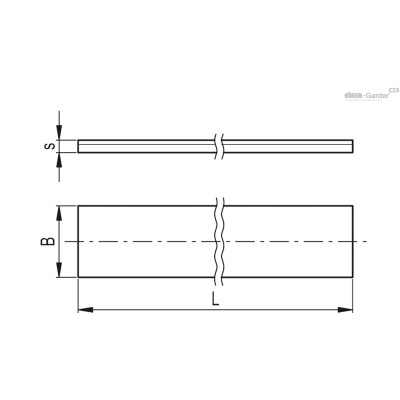

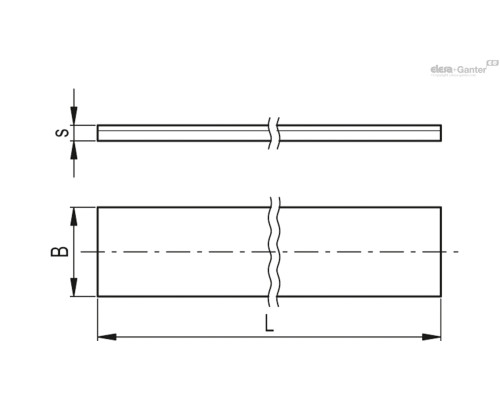

| Опис | Діапазон номінальної товщини [мм]s | Діапазон ширини [мм]B | Довжина стрічки [мм]L | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M-BAND-10-05 | 1.66 | 10 | 500 | 40г | 2 тижні | 1467.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-06 | 1.66 | 10 | 600 | 50г | 2 тижні | 1760.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-07 | 1.66 | 10 | 700 | 56г | 2 тижні | 2055.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-08 | 1.66 | 10 | 800 | 64г | 2 тижні | 2347.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-09 | 1.66 | 10 | 900 | 72г | 2 тижні | 2641.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-10 | 1.66 | 10 | 1000 | 75г | 2 тижні | 2934.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-11 | 1.66 | 10 | 1100 | 83г | 2 тижні | 3227.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-12 | 1.66 | 10 | 1200 | 96г | 2 тижні | 3521.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-13 | 1.66 | 10 | 1300 | 99г | 2 тижні | 3815.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-14 | 1.66 | 10 | 1400 | 105г | 2 тижні | 4108.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-15 | 1.66 | 10 | 1500 | 112г | 2 тижні | 4401.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-16 | 1.66 | 10 | 1600 | 120г | 2 тижні | 4695.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-17 | 1.66 | 10 | 1700 | 128г | 2 тижні | 4989.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-18 | 1.66 | 10 | 1800 | 144г | 2 тижні | 5282.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-19 | 1.66 | 10 | 1900 | 142г | 2 тижні | 5576.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-20 | 1.66 | 10 | 2000 | 149г | 2 тижні | 5869.35грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-25 | 1.66 | 10 | 2500 | 186г | 2 тижні | 7335.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-30 | 1.66 | 10 | 3000 | 221г | 2 тижні | 8803.80грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-35 | 1.66 | 10 | 3500 | 280г | 2 тижні | 10271.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-40 | 1.66 | 10 | 4000 | 295г | 2 тижні | 11739.60грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-45 | 1.66 | 10 | 4500 | 335г | 2 тижні | 13206.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M-BAND-10-50 | 1.66 | 10 | 5000 | 372г | 2 тижні | 14674.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Особливості та сфери застосування

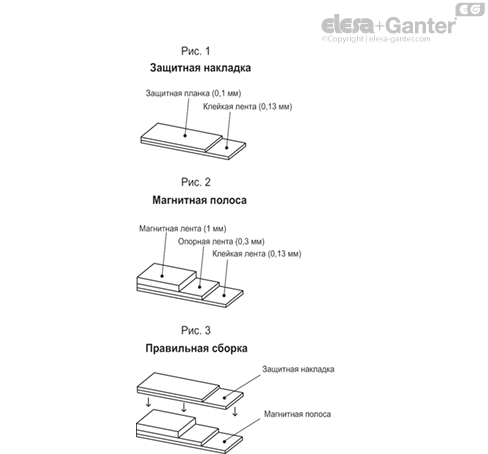

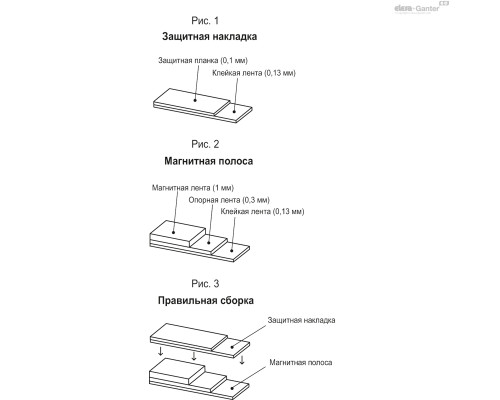

Магнітна смуга M-BAND-10 складається з двох окремих компонентів: магнітної смуги та захисної стрічки. Магнітна смуга виконана з магнітної стрічки, стрічки-носія та клейкої стрічки (рис. 2). Захисна стрічка виготовлена із захисної смуги та клейкої стрічки (рис.1).
Спеціальні виконання доступні на запит
Магнітна стрічка з довжиною, відмінною від стандартних виконань, вказаних у таблиці, максимум до 25 м.
Інструкції щодо використання
Інструкції з монтажу
- Захисна планка має бути встановлена на магнітну стрічку для її захисту від можливих механічних пошкоджень.
- Ретельно очистіть поверхню монтажу.
- Зніміть захисну плівку з клейкої стрічки магнітної стрічки.
- Прикріпіть магнітну стрічку до монтажної поверхні.
- Ретельно очистіть поверхню монтажу.
- Зніміть захисну плівку з клейкої стрічки магнітної стрічки.
- Закріпіть захисну планку на магнітну стрічку.
- Без місця для корпусу M-BAND-10, закріпіть кінці захисної планки для запобігання ненавмисному здиранню.
| Технічні дані | |
|---|---|
| Точність | ± 40 μm |
| Матеріал | магнітна стрічка: нітрильний каучук |
| опорна смуга: нержавіюча сталь | |
| захисна накладка: нержавіюча сталь | |
| клейка акрилова стрічка | |
| Довжина | магнітна смуга: 10 мм ± 0,20 мм |
| захисна накладка: 10 мм ± 0,20 мм | |
| товщина | магнітна смуга: 1,43 мм ± 0,15 мм |
| захисна накладка: 0,23 мм | |
| 5 мм | |
| Робоча температура та температура зберігання | –40...100 °C |
| Коефіцієнт лінійного теплового розширення | 17 × 10 –6 /K |
Питань: 0
Немає запитань про цей товар.
M-BAND-10 263.74 KB
