| Опис | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DD52R-E-RF-W2-SST-F.20-IP65-C3 | 196г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DD52R-E-RF-W2-SST-F.20-IP65-C2 | 196г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DD52R-E-RF-W2-SST-F.20-IP65-C1 | 196г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DD52R-E-RF-W2-SST-F.20-IP65-C55 | 196г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DD52R-E-RF-W2-SST-F.20-IP67-C3 | 208г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DD52R-E-RF-W2-SST-F.20-IP67-C2 | 208г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DD52R-E-RF-W2-SST-F.20-IP67-C1 | 208г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DD52R-E-RF-W2-SST-F.20-IP67-C55 | 208г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основа та корпус
Високостійкий технополімер на основі поліаміду (PA).
Основа у чорному кольорі.
Корпус у наступних кольорах:
- C1 : сіро-чорний колір RAL 7021, глянсове оздоблення.
- C2 : помаранчевий колір RAL 2004, глянсове оздоблення.
- C3 : сірий колір RAL 7035, глянсове оздоблення.
- C55 : синій колір RAL 5005, глянсове оздоблення.
Ковпачок з повністю герметичною прокладкою та саморізами типу UNI 6955 з нержавіючої сталі AISI 304 із шестигранним гніздом TORX ® T06 (зареєстрований товарний знак TEXTRON INC.).
Використання на додаток до захисту від проникнення пилу та рідин високоефективного герметика між основою та корпусом для утримання запобігає від'єднанню в процесі експлуатації.
Втулка
AISI 304 нержавіюча сталь з Ø 20 мм H7 розсвердленим отвором, установка на вал за допомогою гвинта з нержавіючої сталі AISI 304 з шестигранним гніздом та чашеподібним заглибленням на кінці UNI 5929-85, входить до комплекту постачання.
Вікно
Прозорий технополімер на основі поліаміду (PA-T), що формується над корпусом і забезпечує надійну герметичність. Стійкий до розчинників, мастил, мастил та інших хімічних речовин (уникайте контакту зі спиртом під час операцій з очищення).
Дисплей
- 6-значний РК-екран 12,0 мм заввишки та спеціальними символами.
Параметри візуалізації можуть бути встановлені та змінені оператором за допомогою відповідних клавіш:
- Значення відображаються в мм, дюймах або градусах.
- вказівка режиму використання (режим абсолютного чи відносного виміру)
- Налаштування зчитування показань (прямо або у зворотному напрямку).
Клавіатура
Поліефірна оболонка. Стійка до розчинників, спирту, кислот, лугів.
Внутрішня прокладка
Кільце ущільнювача з бутадієн-нітрильного каучуку, встановлене між корпусом і втулкою
Латунна втулка з подвійним кільцем ущільнювача з синтетичного каучуку NBR всередині задньої порожнини основи (DD52R-E-RF-SST-IP67).
Задня прокладка
Пінополіетилен, поставляється.

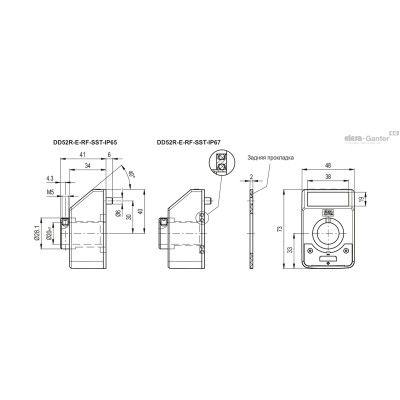

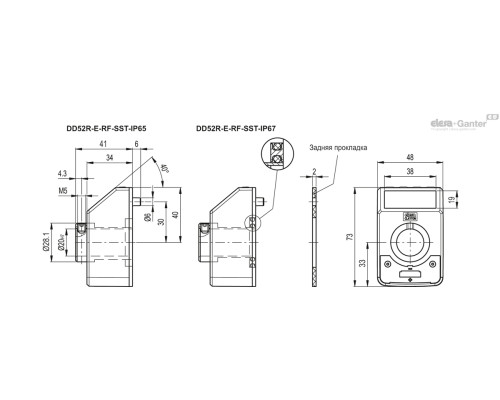

Стандартні виконання
- DD52R-E-RF-SST-IP65 : Повністю загерметизований індикатор із класом захисту IP65, див. EN 60529 стіл .
- DD52R-E-RF-SST-IP67 : Повністю загерметизований індикатор з класом захисту IP67, див. EN 60529 стіл отриманий за допомогою мідної втулки з подвійним кільцем ущільнювача всередині заднього поглиблення основи.
Особливості та сфери застосування

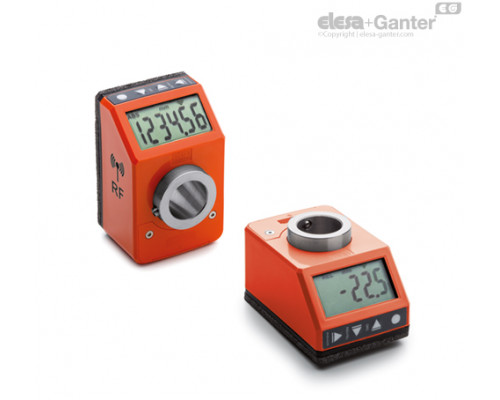

DD52R-E-RF індикатори положення з живленням від батареї можна використовувати при проходженні через вали в будь-якому положенні, щоб забезпечити зчитування абсолютної або відносної позиції компонента машини.
6-значний дисплей висотою 12,0 мм забезпечує відмінну читаність навіть на відстані та з різних кутів огляду.
Вікно із прозорого технополімеру захищає РК-дисплей від випадкових ударів.
Високий ступінь захисту, IP65 або IP67, робить індикатор придатним для видів застосувань, де потрібно часто мити, навіть з інтенсивними струменями води.
Виріб не підходить для використання під час безперервного повного або часткового занурення.
У робочому режимі за допомогою 4 функціональних клавіш можна вибрати режим відносного або абсолютного виміру, одиниці виміру (мм, дюйми або градуси), скинути значення лічильника абсолютних вимірів або завантажити задане вихідне значення та задану величину корекції.
У режимі програмування, використовуючи 4 функціональні клавіші, можна запрограмувати зняття показань після одного обороту валу, напрямок обертання, орієнтацію дисплея, роздільна здатність (кількість десяткових цифр, що відображаються), вихідне значення і значення коригування, макс. швидкість обертання і встановити функції клавіш з різних варіантів.
Термін служби вбудованої батареї складає 2.5 роки. На дисплеї з'являється певний символ, коли батарею потрібно замінити. Замінювати батарею легко шляхом зняття передньої кришки (мал. 1) без необхідності демонтажу індикатора з приводу валу і втрати параметрів конфігурації.
Швидка система позиціонування

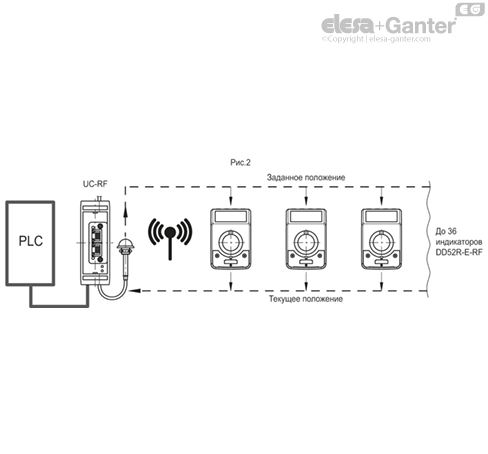

Індикатори DD52R-E-RF (патент Elesa) підключені до блоку управління UC-RF бездротовою радіочастотною мережею, утворюючи систему швидкого позиціонування деталей машини (рис. 2).
Бездротове з'єднання забезпечує:
- зчитування поточного становища;
- встановлення цільового становища;
- налаштування всіх робочих параметрів.
Мережа радіочастотної системи забезпечує безпроблемне співіснування різних машин в одному просторі без створення взаємних перешкод.
Ця система особливо підходить для обладнання, в якому потрібно часто змінювати деталі різних типів, і спрощує правильне налаштування цільового/поточного положення деталей машини; крім того, у цьому процесі передбачено систему безпеки. Якщо будь-який індикатор DD52R-E-RF не встановлено в цільове положення, ПЛК не запустить цикл виробництва на машинному устаткуванні, що дозволить уникнути виробничих несправностей.
Швидкий та простий монтаж системи не вимагає використання кабелів між блоком керування та індикаторами.
Додаткова технічна інформація: ²Інструкції з експлуатації”.
| Механічні та електричні характеристики | |
|---|---|
| Джерело живлення | Літієва батарея CR2477 3.0 V |
| Строк служби батареї | До 2.5 року |
| Дисплей | 6-значний РКІ висотою 12 мм зі спеціальними символами |
| Відлікова шкала | -199999; 999999 |
| Кількість десяткових знаків | програмується (1) |
| Одиниці виміру | мм, дюйми, градуси програмується (1) |
| Макс. швидкість обертання | 300/600/1000 об/хв. (2) програмується (1) |
| Дозвіл | 10 000 імпульсів / обертання |
| Ступінь захисту | IP65 або IP67 |
| Робоча температура | 0 ÷ 50 °C |
| Температура зберігання | -20 ÷ +60 °C |
| Відносна вологість | Макс. 95 % при 25 °C без конденсації |
| Умови використання | Для використання виключно у закритих та захищених місцях. |
| Висота | До 2000 м |
| Частоти радіодіапазону | 2400-2416MHz |
(1) Див. інструкцію із застосування.
(2) За замовчуванням: 600 об/хв.
Зростання швидкості обертання до 600 об/хв. може підтримуватись короткочасно
Максимальне значення швидкості, кількість приводів та частота передач впливають на термін служби батареї.
Термін служби батареї залежить від умов експлуатації (налаштування, температура...). Вказане значення є приблизним для температурних умов > 20 °C та <30 °C, а також є за замовчуванням. Більш того, це значення відноситься до стану пристрою в момент відвантаження із заводу Elesa. Тривалий період зберігання необхідно обов'язково враховувати для розрахунку терміну служби батареї, коли пристрій вводиться в експлуатацію.

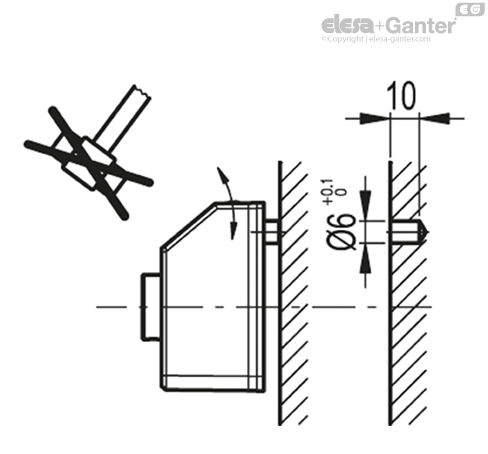

- Просвердліть Ø 6 × 10 мм отвір у корпусі машини з 30-мм міжцентровою відстанню від валу для встановлення заднього штифта.
- Встановіть індикатор на шпиндель і переконайтеся, що штифт встановлено в отвір.
- Встановіть втулку на валу, затягнувши гвинт з гніздом для шестигранної головки і чашеподібним кінцем UNI 5929-85.
Аксесуари на запит (замовляються окремо)
- MDX-52 : ручка з технополімеру на основі поліаміду (PA).

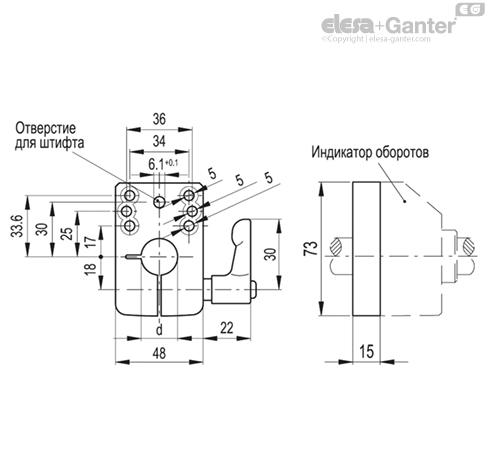

- BSA52-E : основи з цинку, литого під тиском, для фіксації шпинделя, покриття з епоксидної смоли, чорний колір, матове оздоблення (див. таблицю). Регульована ручка GN 302. Фіксуючі основи BSA51 дозволяють легко та швидко зафіксувати шпинделі після їхнього позиціонування. Вони мають отвор Ø6,1 мм для встановлення опорного штифта індикатора. Ручка може бути встановлена з правого або з лівого боку фіксуючої основи. Фіксуючі підстави можуть бути встановлені на верстаті за допомогою двох гвинтів із циліндричною головкою (не входять до комплекту поставки).
- RB52-SST : перехідні втулки зі сталі з чорною оксидною плівкою.
Сумісність
Електронні індикатори варіанта виконання -W2 сумісні виключно з електронними індикаторами і блоком управління такого ж варіанту виконання -W2.
