DD52R-E

Основа та корпус

Високостійкий технополімер на основі поліаміду (PA).

Основа у чорному кольорі.

Корпус у наступних кольорах:

• C1 : сіро-чорний колір RAL 7021, глянсове оздоблення.
• C2 : помаранчевий колір RAL 2004, глянсове оздоблення.
• C3 : сірий колір RAL 7035, глянсове оздоблення.
• C55 : синій колір RAL 5005, глянсове оздоблення.

Накрийте добре загерметизованою прокладкою та використовуйте шурупи з нержавіючої сталі AISI 304 типу UNI 6955 із зіркоподібним поглибленням TORX ^® T06 (зареєстрована торгова марка TEXTRON INC.).

Використання на додаток до захисту від проникнення пилу та рідин високоефективного герметика між основою та корпусом для утримання запобігає від'єднанню в процесі експлуатації.

Втулка

AISI 304 нержавіюча сталь з Ø 20 мм H7 розсвердленим отвором, установка на вал за допомогою гвинта з нержавіючої сталі AISI 304 з шестигранним гніздом та чашеподібним заглибленням на кінці UNI 5929-85, входить до комплекту постачання.

Вікно

Прозорий технополімер на основі поліаміду (PA-T), що формується над корпусом і забезпечує надійну герметичність. Стійкий до розчинників, мастил, мастил та інших хімічних речовин (уникайте контакту зі спиртом під час операцій з очищення).

Дисплей

• 6-значний РК-екран 12,0 мм заввишки та спеціальними символами.

Параметри візуалізації можуть бути встановлені та змінені оператором за допомогою відповідних клавіш:

• Значення відображаються в мм, дюймах або градусах.
• вказівка ​​режиму використання (режим абсолютного чи відносного виміру)
• Налаштування зчитування показань (прямо або у зворотному напрямку).

Клавіатура

Поліефірна оболонка. Стійка до розчинників, спирту, кислот, лугів.

Внутрішня прокладка

Кільце ущільнювача з бутадієн-нітрильного каучуку, встановлене між корпусом і втулкою

Латунна втулка з подвійним кільцем ущільнювача з синтетичного каучуку NBR всередині задньої порожнини основи (DD52R-Е-SST-IP67).

Задня прокладка

Пінополіетилен, входить до комплекту постачання.

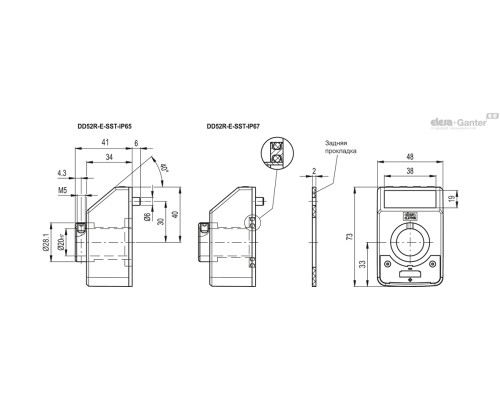

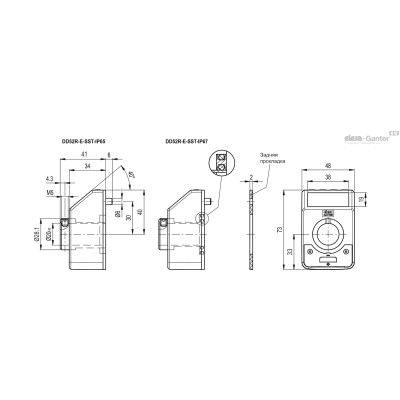

Стандартні виконання

• DD52R-E-SST-IP65 : повністю герметичний індикатор з IP65 клас захисту, див  EN 60529 таблиці .
• DD52R-E-SST-IP67 :Повністю загерметизований індикатор з класом захисту IP67, див.  EN 60529 таблиця ., отриманий за допомогою мідної втулки з подвійним кільцем ущільнювача всередині заднього поглиблення основи.

Особливості та сфери застосування

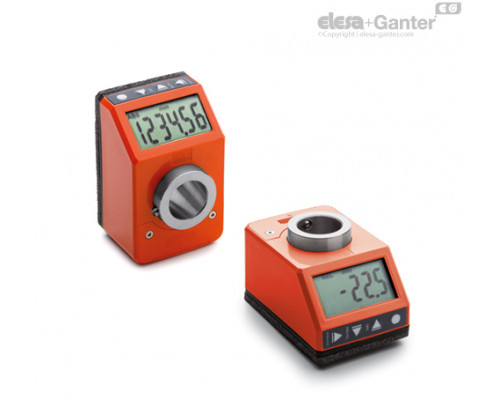

DD52R-E індикатори положення з живленням від батареї можна використовувати при проходженні через вали в будь-якому положенні, щоб забезпечити зчитування абсолютної або відносної позиції компонента машини.

6-значний дисплей висотою 12,0 мм забезпечує відмінну читаність навіть на відстані та з різних кутів огляду.

Вікно із прозорого технополімеру захищає РК-дисплей від випадкових ударів.

Высокая степень защиты, IP65 или IP67, делает индикатор подходящим для видов применений, где требуется частое мытьё, даже с интенсивными струями воды.

Изделие не подходит для использования при непрерывном полном или частичном погружении.

В рабочем режиме с помощью 4 функциональных клавиш можно выбрать режим относительного или абсолютного измерения, единицы измерения (мм, дюймы или градусы), сбросить значения счётчика абсолютных измерений или загрузить заданное исходное значение и заданную величину коррекции.

В режиме программирования с помощью 4 функциональных клавиш можно запрограммировать: показания после одного оборота вала, направление вращения, ориентацию дисплея, разрешение (количество отображаемых десятичных знаков), исходное значение, значение смещения, максимальную скорость вращения, а также установить функции клавиш из числа доступных опций.

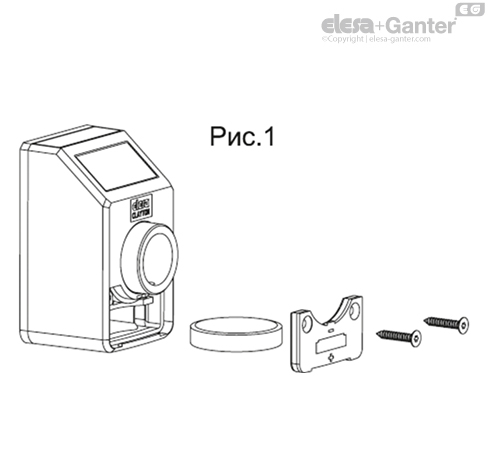

Срок службы встроенной батареи составляет 5 лет. На дисплее появляется определённый символ, когда батарею необходимо заменить. Заменять батарею легко путём снятия передней крышки (рис. 1) без необходимости демонтажа индикатора с вала привода и потери параметров конфигурации.

Более подробная техническая информация содержится в Инструкции по эксплуатации.

Механічні та електричні характеристики
Подача напруги	Літієва батарея CR2450 3,0 В
Строк служби батареї	До 5 років
Дисплей	6-значний РКІ висотою 12 мм зі спеціальними символами
Відлікова шкала	-199999; 999999
Кількість десяткових знаків	програмується (1)
Одиниці виміру	З програмуванням значень мм, дюймів, градусів програмується (1)
Макс. швидкість обертання	300/600/1000 об/хв. (2) програмується (1)
Дозвіл	10 000 імпульсів / обертання
Ступінь захисту	IP65 або IP67
Робоча температура	0...50 °C
Температура зберігання	–20...60 °C
Відносна вологість	Макс. 95 % при 25 °C без конденсації
Перешкоднозахищеність	Відповідає Директиві 2014/30/ЄУ (EMC)

(1) См. инструкцию по применению.

(2) По умолчанию: 600 об./мин.

Рост скорости вращения до 600 об./мин. может поддерживаться кратковременно

Данное значение макс. скорости сказывается на времени работы батареи.

Срок службы батареи зависит от условий эксплуатации (настройки, температура...). Указанное значение является примерным для температурных условий > 20 °C и <30 °C, а также является настройкой по умолчанию. Более того, данное значение относится к состоянию устройства в момент отгрузки с завода Elesa. Длительные периоды хранения необходимо обязательно учитывать для расчёта срока службы батареи, когда устройство вводится в эксплуатацию.

Аксессуары по запросу (заказываются отдельно)

• RB52-SST: переходные втулки из стали с чёрной оксидной плёнкой.

• MDX-52: ручка из технополимера на основе полиамида (PA).
• BSA52-E: основания из цинка, литого под давлением, для фиксации шпинделя, покрытие из эпоксидной смолы, чёрный цвет, матовая отделка (см. таблицу). Регулируемая ручка GN 302. Фиксирующие основания BSA51 позволяют легко и быстро зафиксировать шпиндели после их позиционирования. Они оснащены отверстием Ø6,1 мм для установки опорного штифта индикатора. Ручка может быть установлена с правой или с левой стороны фиксирующего основания. Фиксирующие основания могут быть установлены на станке с помощью двух винтов с цилиндрической головкой (не входят в комплект поставки).

Инструкции по монтажу

1. Дрель мм отверстие Ø 6 х 10 в корпусе машины с 30 мм расстояние центр, из вала, чтобы соответствовать задней ссылкой штифт.
2. Установите индикатор на вал и убедитесь, что установочный штифт зафиксирован в отверстие.
3. Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом, в соответствии с UNI 5929-85.
