DD51-E-RF

Основа та корпус

Високостійкий технополімер на основі поліаміду (PA).

Основа у чорному кольорі.

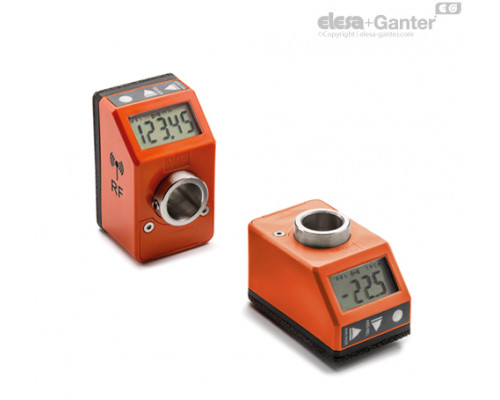

Корпус у наступних кольорах:

• C1 : сіро-чорний колір RAL 7021, глянсове оздоблення.

• C2 : помаранчевий колір RAL 2004, глянсове оздоблення.

• C3 : сірий колір RAL 7035, глянсове оздоблення.

• C55 : синій колір RAL 5005, глянсове оздоблення.

Ковпачок з повністю герметичною прокладкою та саморізами типу UNI 6955 з нержавіючої сталі AISI 304 із шестигранним гніздом TORX ^® T06 (зареєстрований товарний знак TEXTRON INC.).

Використання на додаток до захисту від проникнення пилу та рідин високоефективного герметика між основою та корпусом для утримання запобігає від'єднанню в процесі експлуатації.

Втулка

Матеріал - нержавіюча сталь AISI 304 з розгорнутим отвором Ø 14 мм H7, кріпиться до валу за допомогою гвинта з нержавіючої сталі AISI 304, шестигранної головки і торцевої заглушки UNI 5929-85 з комплекту поставки.

Вікно

Прозорий технополімер на основі поліаміду (PA-T), що формується над корпусом і забезпечує надійну герметичність. Стійкий до розчинників, мастил, мастил та інших хімічних речовин (уникайте контакту зі спиртом під час операцій з очищення).

Дисплей

• 5-значний РКІ висотою 8 мм із спеціальними символами.

Параметри візуалізації можуть бути встановлені та змінені оператором за допомогою відповідних клавіш:

• Значення відображаються в мм, дюймах або градусах.

• вказівка ​​режиму використання (режим абсолютного чи відносного виміру)

• Налаштування зчитування показань (прямо або у зворотному напрямку).

Клавіатура

Поліефірна оболонка. Стійка до розчинників, спирту, кислот, лугів.

Внутрішня прокладка

Кільце ущільнювача з бутадієн-нітрильного каучуку, встановлене між корпусом і втулкою

Латунна втулка з подвійним кільцевим ущільненням із синтетичного бутадієн-нітрильного каучуку всередині задньої порожнини основи (DD51-E-RF-SST-IP67).

Задня прокладка

Пінополіетилен, поставляється.

Стандартні виконання

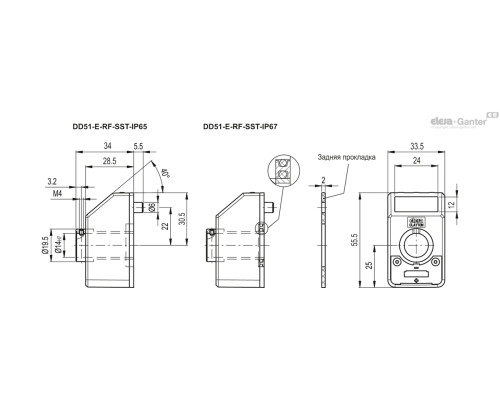

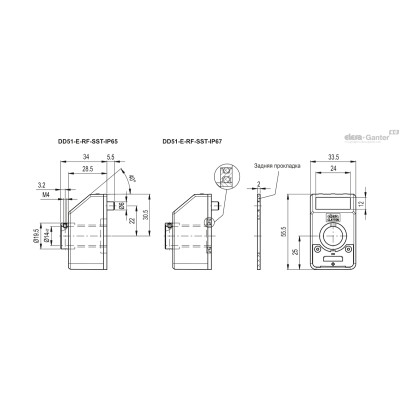

• DD51-E-RF-SST-IP65 : повністю герметичний індикатор із класом захисту IP 65, див.  EN 60529 стіл .

• DD51-E-RF-SST-IP67 : повністю герметичний індикатор з класом захисту IP 67, див.  EN 60529 стіл  отриманий за допомогою мідної втулки з подвійним кільцем ущільнювача всередині заднього поглиблення основи.

Особливості та сфери застосування

Індикатори положення DD51-E-RF з живленням від батареї можуть використовуватися при проходженні через вали в будь-якому положенні для забезпечення зчитування абсолютного або інкрементного позиціонування компонента машинного обладнання.

5-значний дисплей висотою 8,0 мм забезпечує чудову чіткість показань навіть на відстані та з різних кутів огляду.

Вікно із прозорого технополімеру захищає РК-дисплей від випадкових ударів.

Высокая степень защиты, IP65 или IP67, делает индикатор подходящим для видов применений, где требуется частое мытьё, даже с интенсивными струями воды.

Изделие не подходит для использования при непрерывном полном или частичном погружении.

В рабочем режиме с помощью 3 функциональных клавиш можно выбрать режим относительного или абсолютного измерения, единицы измерения (мм, дюймы или градусы), сбросить абсолютный счётчик или загрузить заданное исходное значение и заданное значение смещения.

В режиме программирования посредством 3 функциональных клавиш можно запрограммировать считывание после одного оборота вала, направление вращения, расположение дисплея, разрешение (количество отображаемых десятичных знаков), исходное значение и значение смещения, макс. частоту вращения и задать функции клавиш наряду с различными имеющимися возможностями.

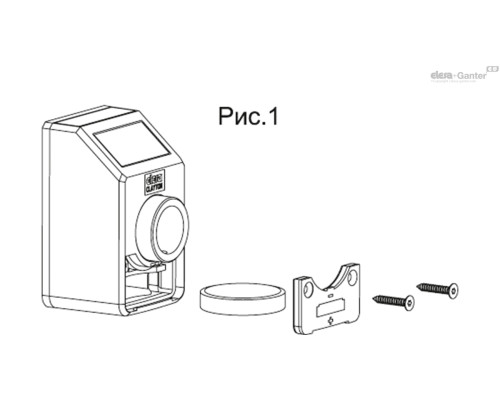

Срок службы встроенной батареи составляет 1.5 года. На дисплее появляется определённый символ, когда батарею необходимо заменить. Заменять батарею легко путём снятия передней крышки (рис. 1) без необходимости демонтажа индикатора с вала привода и потери параметров конфигурации.

Дополнительная техническая информация: Инструкции по эксплуатации.

Быстрая система позиционирования

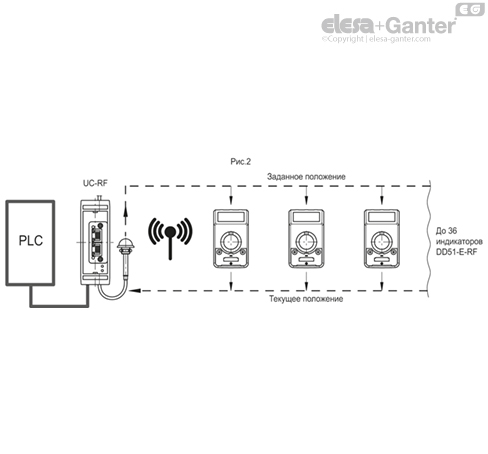

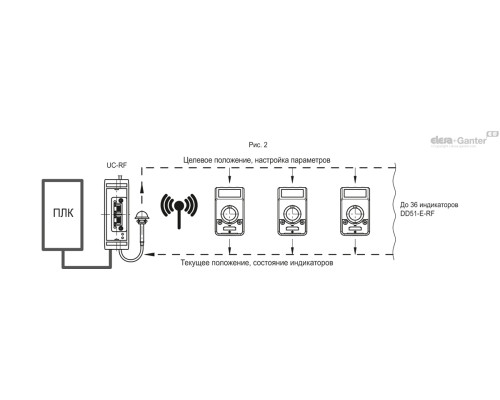

Индикаторы DD51-E-RF (запатентованы компанией Elesa) подключены к блоку управления UC-RF по радиочастотной связи, представляя собой беспроводную систему для быстрого позиционирования деталей машинного оборудования (рис. 2).

Беспроводное соединение обеспечивает:

• считывание текущего положения;

• установку целевого положения;

• настройку всех рабочих параметров.

Сеть радиочастотной системы обеспечивает беспроблемное сосуществование разных машин в одном пространстве без создания взаимных помех.

Эта система в частности подходит для оборудования, в котором требуется частая смена деталей разных типов, обеспечивая правильную настройку заданного / текущего положения деталей машинного оборудования; кроме того, в данном процессе предусмотрена система безопасности. Если какой-либо индикатор DD51-E-RF не установлен в заданное положение, ПЛК не запустит цикл производства на машинном оборудовании, что позволит исключить возникновение сложностей в производственном процессе.

Быстрый и простой монтаж системы не требует использования соединительных кабелей между блоком управления и индикаторами.

Дополнительная техническая информация: Инструкции по эксплуатации.

Механічні та електричні характеристики
Джерело живлення	Літієва батарея CR2450 3,0 В
Строк служби батареї	До 1.5 року
Дисплей	5-значний РКІ висотою 8 мм зі спеціальними символами
Відлікова шкала	-19999; 99999
Кількість десяткових знаків	програмується (1)
Одиниці виміру	мм, дюйми, градуси програмується (1)
Макс. швидкість обертання	300/600/1000 об/хв. (2) програмується (1)
Дозвіл	10 000 імпульсів / обертання
Ступінь захисту	IP65 або IP67
Робоча температура	0 ÷ 50 °C
Температура зберігання	-20 ÷ +60 °C
Відносна вологість	Макс. 95 % при 25 °C без конденсації
Умови використання	Для використання виключно у закритих та захищених місцях.
Висота	До 2000 м
Частоти радіодіапазону	2400-2416MHz

(1) См. инструкцию по применению.

(2) По умолчанию: 600 об./мин.

Более высокая частота вращения 600 об/мин может поддерживаться в течение коротких периодов времени.

Максимальное значение скорости, количество приводов и частота передач влияют на срок службы батареи.

Срок службы батареи зависит от условий эксплуатации (настройки, температура...). Указанное значение является примерным для температурных условий > 20 °C и <30 °C, а также является настройкой по умолчанию. Более того, данное значение относится к состоянию устройства в момент отгрузки с завода Elesa. Длительные периоды хранения необходимо обязательно учитывать для расчёта срока службы батареи, когда устройство вводится в эксплуатацию.

Инструкции по монтажу

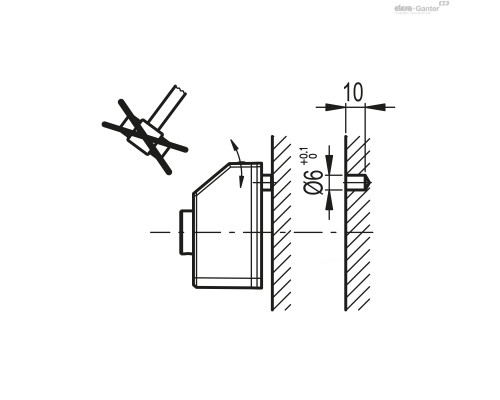

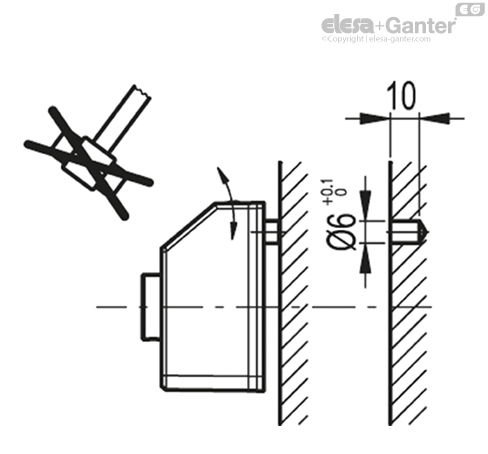

• Просверлите Ø 6 × 10 мм отверстие в корпусе машины с 22-мм межцентровым расстоянием от вала для установки заднего установочного штифта.

• Установите индикатор на шпиндель и убедитесь, что штифт установлен в отверстие.

• Установите втулку на валу, затянув установочный винт с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.

Дополнительные принадлежности по запросу  (заказывается отдельно)

• MDX-51: ручка из технополимера на основе полиамида (PA).

• RB51-SST: переходные втулки из стали с чёрной оксидной плёнкой.

• BSA51-E: основания из цинка, литого под давлением, для фиксации шпинделя, покрытие из эпоксидной смолы, черный цвет, матовая отделка (см. таблицу). Регулируемая ручка GN 302.1. Фиксирующие основания BSA-N51 позволяют легко и быстро зафиксировать шпиндели после их позиционирования. Они оснащены отверстием Ø6,1 мм для установки опорного штифта индикатора. Ручка может быть установлена с правой или с левой стороны фиксирующего основания. Фиксирующие основания могут быть установлены на станке с помощью двух винтов с цилиндрической головкой M4 (не входят в комплект поставки).

Cовместимость

Электронные индикаторы варианта исполнения «-W2» совместимы исключительно с электронными индикаторами и блоком управления такого же варианта исполнения «-W2».
