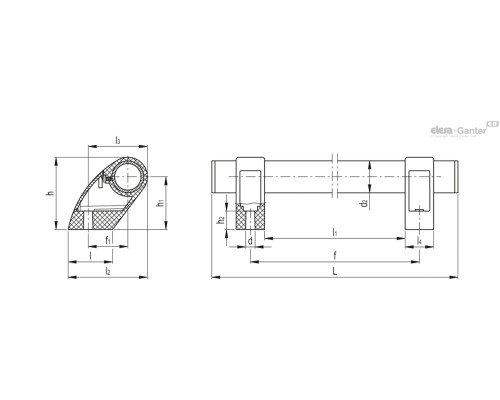

| Опис | f1 | F1#[N] | F1*[N] | F2#[N] | F2*[N] | fmax.±1 | l' | l1 max. | l2 | l3 | l4 | D | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M.1053 P/30-295-AN-BK | 37.5 | 3400 | 1850 | 4000 | 2500 | 295 | 42 | 268 | 75 | 56 | 27 | 8.5 | 231г | 2 тижні | 1269.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M.1053 P/30-345-AN-BK | 37.5 | 3150 | 1650 | 3300 | 2000 | 345 | 42 | 318 | 75 | 56 | 27 | 8.5 | 249г | 2 тижні | 1318.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M.1053 P/30-395-AN-BK | 37.5 | 2600 | 1450 | 3000 | 1900 | 395 | 42 | 368 | 75 | 56 | 27 | 8.5 | 266г | 2 тижні | 1366.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M.1053 P/30-495-AN-BK | 37.5 | 2000 | 1300 | 1900 | 1500 | 495 | 42 | 468 | 75 | 56 | 27 | 8.5 | 301г | 2 тижні | 1472.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M.1053 P/30-595-AN-BK | 37.5 | 1900 | 1100 | 1800 | 1200 | 595 | 42 | 568 | 75 | 56 | 27 | 8.5 | 336г | 2 тижні | 1603.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M.1053 P/30-695-AN-BK | 37.5 | 1600 | 1000 | 1500 | 1100 | 695 | 42 | 668 | 75 | 56 | 27 | 8.5 | 371г | 2 тижні | 1710.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Стрижні для наскрізних ручок
Технополімер на основі поліаміду (PA), армований скловолокном, матове оздоблення.
Для запобігання обертанню трубки поверніть гвинт-саморіз ø 3,9 x 6,5, розташований усередині стрижня ручки.
Заглушки

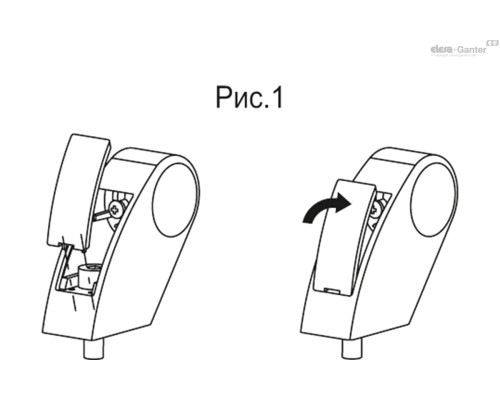

- ECS.T : технополімер на основі поліаміду (PA), у кольорах, вказаних для стандартних варіантів виконання, збирання шляхом щільної посадки (рис.1). Входять до комплекту постачання, знімаються за допомогою викрутки.
Доступні також як аксесуар, що продається окремо (див. таблицю).
Заглушки
Технополімер на основі поліаміду (PA), матове оздоблення.
Монтаж

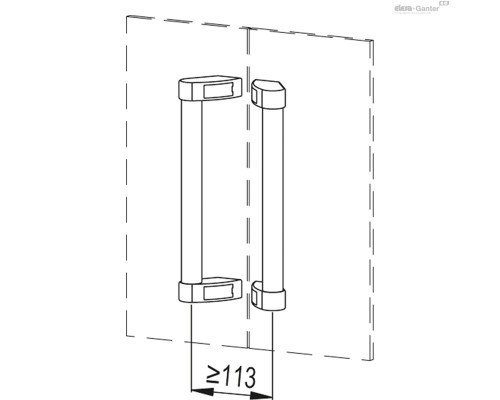

Наскрізний отвір для кріплення із зовнішнього або зворотного боку за допомогою гвинтів із циліндричною головкою із шестигранним гніздом, гвинтів із шестигранною головкою або стандартних гайок.
Стандартні виконання
- M.1053-P-EP : алюмінієва трубка, покриття з епоксидної смоли, графітовий колір металік, матове оздоблення. Висока стійкість до зносу, подряпин та хімічних реагентів. Уникайте безперервного та тривалого контакту з киплячою водою або парою. Стрижні для ручки та заглушки – чорного кольору RAL 9005 (C9).

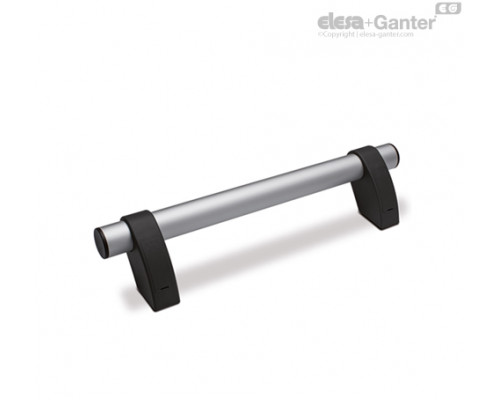

- M.1053-P-AN-BK : анодована алюмінієва трубка, природний колір, стрижні для ручки та заглушки – чорного кольору RAL 9005 (C9).
- M.1053-P-AN-GR : анодована алюмінієва трубка, природний колір, стрижні для ручки та заглушки – сірого кольору RAL 7031 (C31).
Загальна інформація
Технічні дані
Трубчасті ручки характеризуються налаштуванням стрижня ручки, який регулюється на трубці за допомогою гвинта.

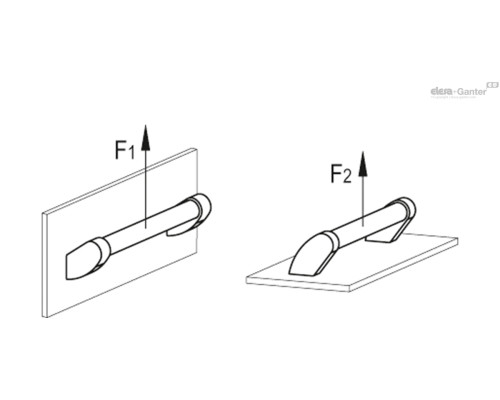

Напруга при розтягуванні: значення F, вказані в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному обладнанні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.
Інші виконання
Спеціальні виконання доступні на запит
- Різні варіанти довжини.
Аксесуари
Аксесуари на запит
- ECS.T : заглушки з технополімеру на основі поліаміду (PA), чорний колір (C9) RAL 9005, сірий колір (C31) RAL 7031, матова поверхня, збирання шляхом щільної посадки. Для великих об'ємів може постачатися в інших кольорах.
