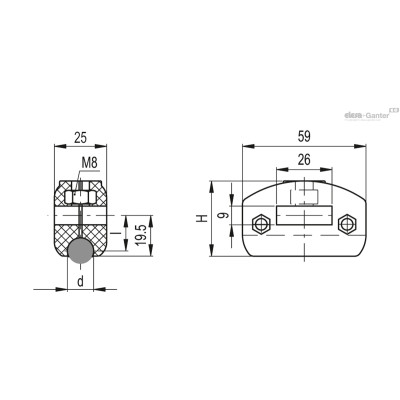

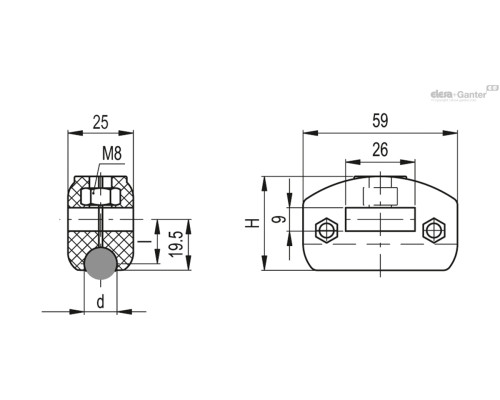

| Опис | D | L | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MPG-C-10 | 10 | 15 | 36 | 59г | 2 тижні | 141.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MPG-C-12 | 12 | 15 | 36 | 54г | 2 тижні | 141.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MPG-C-14 | 14 | 15 | 36 | 52г | 2 тижні | 141.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MPG-C-8 | 8 | 16 | 36 | 52г | 2 тижні | 141.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Гвинти з циліндричною головкою з нержавіючої сталі AISI 304 та шестигранним поглибленням, нікельовані мідні гайки.
- MPG-T : для обох стандартних трапецієподібних напрямних.

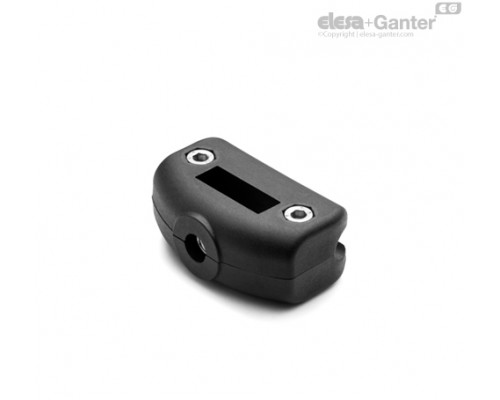

- MPG-C : для круглої напрямної.
- MPG-R : для прямокутної напрямної.
Загальна інформація
Особливості та сфери застосування

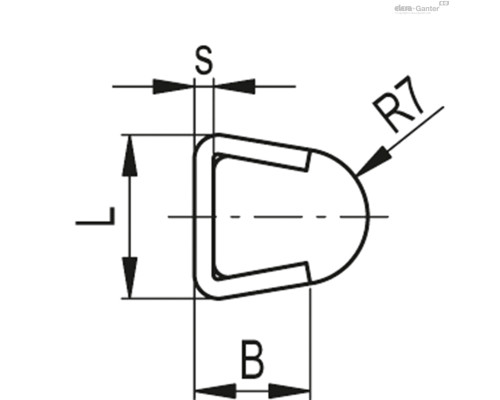

Затискачі MPG-T можуть бути використані з бічними напрямними, оснащеними кронштейном із нержавіючої сталі марки AISI 304 товщиною 1,5 або 2 мм.
| s | B | L |
| 1.5 | 17.5 | 16 |
| 2 | 18 | 17 |

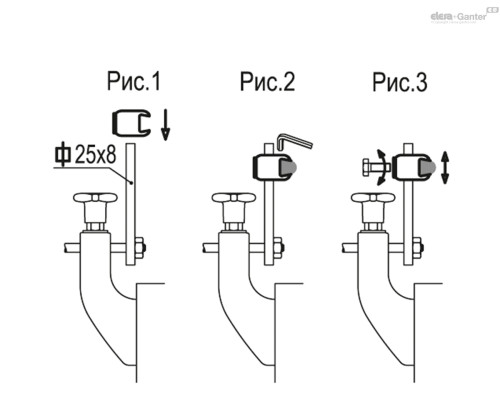

Інструкції з монтажу
Інструкції з монтажу
- Встановіть затискач напрямної на опорній планці (розмір 25 × 8 мм), складання полягає у вставці планки у конкретний затискний паз (рис. 1).
- Вставте напрямну в корпус затискача, а потім затягніть гвинти (мал. 2).
- Встановіть висоту затискача за допомогою гвинта M8 (не входить у комплект поставки) (мал. 3).
Питань: 0
Немає запитань про цей товар.
MPG 285.81 KB
