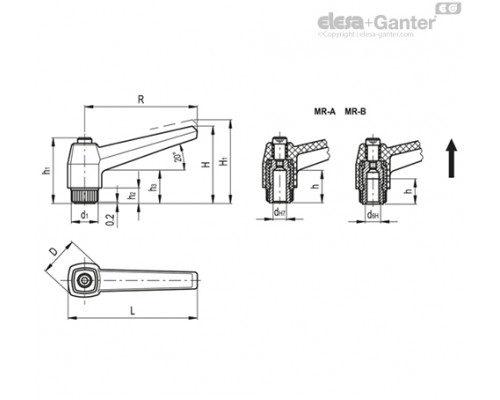

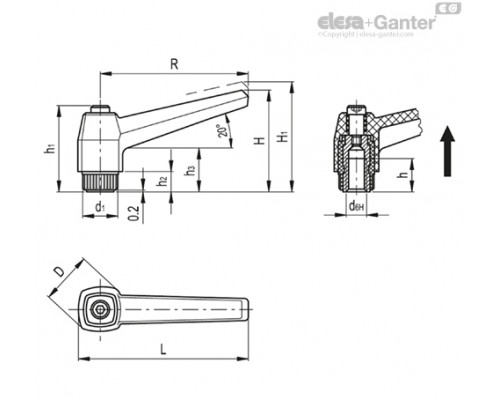

| Опис | D | d6H | h1 | h2 | h3 | R | L | d1 | h | Кількість зубів | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

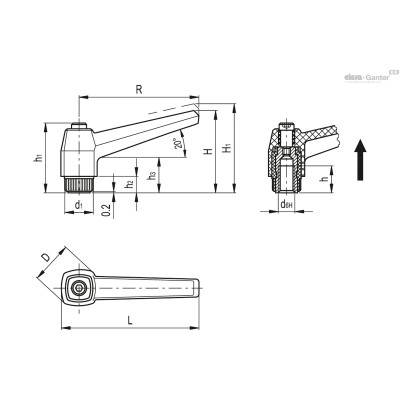

| MR.40 B-M6-C2 | 18 | M6 | 29 | 6 | 14 | 42 | 50 | 12 | 10 | 18 | 15г | 2 тижні | 185.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MR.40 B-M6-C31 | 18 | M6 | 29 | 6 | 14 | 42 | 50 | 12 | 10 | 18 | 15г | 2 тижні | 185.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MR.40 B-M6-C9 | 18 | M6 | 29 | 6 | 14 | 42 | 50 | 12 | 10 | 18 | 15г | 2 тижні | 179.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MR.63 B-M8-C2 | 23 | M8 | 36 | 8 | 17 | 63 | 73 | 15 | 12 | 20 | 27г | 2 тижні | 202.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MR.63 B-M8-C31 | 23 | M8 | 36 | 8 | 17 | 63 | 73 | 15 | 12 | 20 | 28г | 2 тижні | 198.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MR.63 B-M8-C9 | 23 | M8 | 36 | 8 | 17 | 63 | 73 | 15 | 12 | 20 | 28г | 2 тижні | 197.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MR.80 B-M10-C2 | 28 | M10 | 45 | 10 | 22 | 80 | 92 | 19 | 17 | 24 | 56г | 2 тижні | 267.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MR.80 B-M10-C31 | 28 | M10 | 45 | 10 | 22 | 80 | 92 | 19 | 17 | 24 | 56г | 2 тижні | 263.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MR.80 B-M10-C9 | 28 | M10 | 45 | 10 | 22 | 80 | 92 | 19 | 17 | 24 | 57г | 2 тижні | 261.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

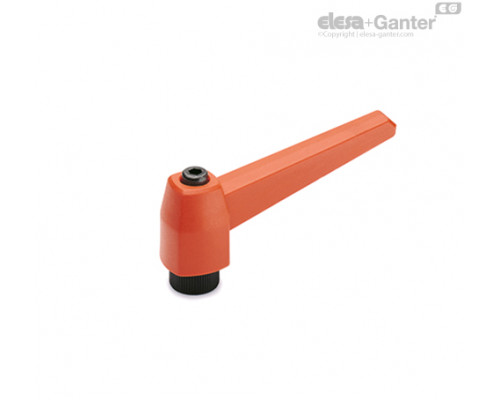

Корпус важеля
Технополімер на основі поліаміду (ПА), армований скловолокном, чорний, помаранчевий або сірий кольори, матова поверхня.
Стандартні виконання
Притискний елемент з технополімеру чорного кольору, армований скловолокном, насічка на частині, що виступає, спрощує використання.
- MR-A : втулка з вороненої сталі з глухим отвором з різьбленням або без різьблення. Фіксуючий гвинт із вороненої сталі, зворотна пружина з нержавіючої сталі AISI 302.
- MR-B : втулка з латуні з глухим різьбовим отвором. Фіксуючий гвинт з латуні, пружина з нержавіючої сталі AISI 302.
- MR-p : шпилька з вороненої сталі з фаскою на торці, стандарт UNI 947: ISO 4753 (див. Технічні дані ). Фіксуючий гвинт із вороненої сталі, зворотна пружина з нержавіючої сталі AISI 302.
Загальна інформація
Особливості та сфери застосування
Особливо підходить для установки в обмеженому просторі, коли кут повороту важеля обмежений.
Регульовані ручки MR. можна швидко пригвинтити під час збирання за допомогою електричних або пневматичних шуруповертів з контрольованою системою моменту затягування.
стійкість до навантажень
Див. ERX. .
Інструкції щодо використання
Щоб спрацювати притискний елемент, підніміть ручку, щоб роз'єднати зубчасте зачеплення, потім поверніть її у вихідне положення. При відпусканні ручки поворотна пружина автоматично входить у зачеплення із зубцями.
Якщо важіль не може обертатися на 360°, затискний елемент можна легко прикрутити за допомогою гвинта із шестигранним заглибленням у головці (після від'єднання важеля).
