| Опис | Опір витягування[N] | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MSR.60-TA | 300 | 18г | 2 тижні | 131.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSR.60-TB | 300 | 17г | 2 тижні | 131.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSR.60-TC | 300 | 19г | 2 тижні | 131.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSR.60-TD | 300 | 19г | 2 тижні | 131.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSR.60-TE | 300 | 19г | 2 тижні | 131.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSR.60-TF | 300 | 19г | 2 тижні | 131.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Стандартні деталі
- MSR.60-B base : технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
- технополімер на основі поліестеру (PBT), в шести кольорах, глянсове оздоблення, складання шляхом щільної посадки.
- Входять до комплекту постачання, знімаються за допомогою викрутки.
- Доступні також як аксесуари, що продаються окремо (див. таблицю).
- MSR.60-C Двосторонній затискач : Технополімер, армований скловолокном, чорний колір, матове оздоблення.

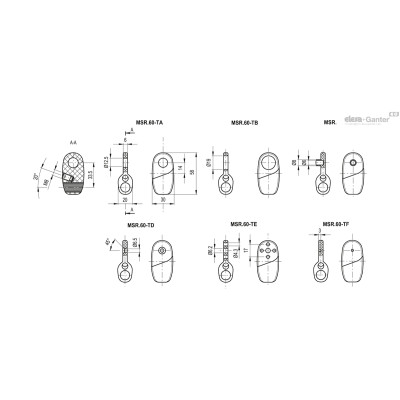

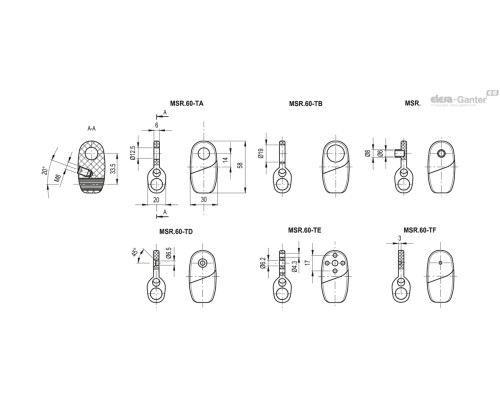

- Затискачі MSR.60-TA-TB-TC-TD-TE-TF : Технополімер, армований скловолокном, чорний колір, матове оздоблення.
- З'єднувальні трубки MSR.60-T13 :
- алюмінієвий профіль, стандартна довжина від 100 до 2000 мм.
- За запитом та для достатньої кількості доступні інші довжини.
- армований скловолокном технополімер на основі поліаміду (PA), чорний колір, матове оздоблення, складання шляхом щільної посадки.
- Входить до комплекту постачання.
- Доступні також як аксесуар, що продається окремо (див. таблицю).
Особливості та сфери застосування

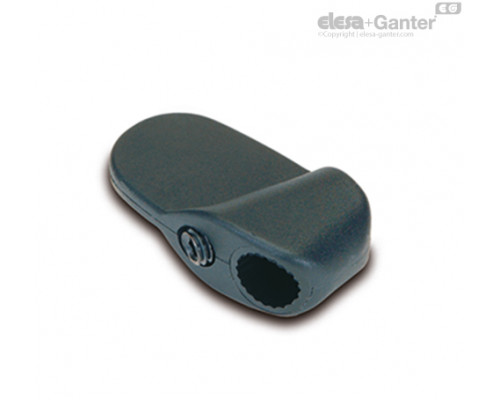

Сполучні затискачі MSR., розроблені відповідно до патенту ELESA, забезпечують просте та ефективне з'єднання деталей, запобігаючи ризику вільного обертання.

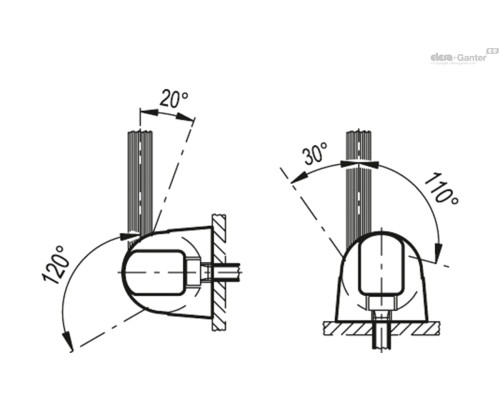

Система дозволяє осьове, перпендикулярне або кутове позиціонування сполучної трубки по відношенню до основи.
Переваги
Шлицева сполучна трубка, що запобігає вільному обертанню.
Трубка та деталі, затиснуті за допомогою лише одного гвинта.

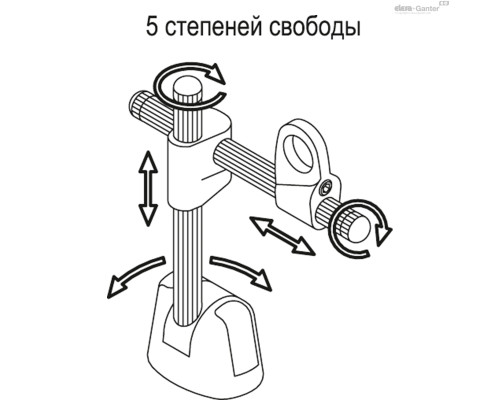

Прості налаштування на п'ять ступенів свободи затиснутих пристроїв (див. креслення).
Відсутність порожнин запобігає забрудненню.
Проста ідентифікація затиснутого пристрою за кольором ковпачків на основі.

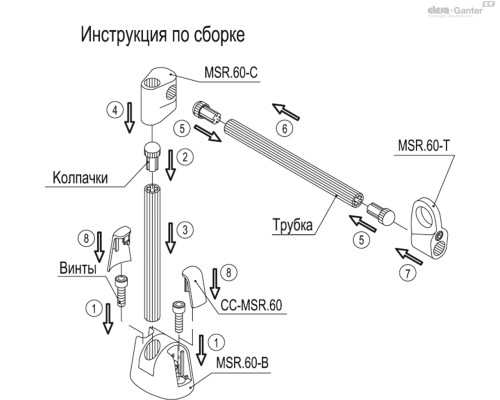

Інструкції з монтажу
- Зберіть основу за допомогою двох гвинтів із циліндричною головкою M6 із гніздом для шестигранного ключа (не входять у комплект поставки).
- Встановіть одну із заглушок на кінці з'єднувальної трубки легкими ударами пластмасовим молотком, доки вона твердо не стане на місце. Не встановлюйте заглушку на кінці, що приєднується до основи!
- Вставте сполучну трубку в профільний отвір основи і затисніть її, затягнувши гвинт. Рекомендований момент затягування 5 Н·м.
- Вставте сполучну трубку в профільний отвір двостороннього затискача.
- Встановіть заглушки на трубці.
- Вставте сполучну трубку в профільний отвір двостороннього затискача.
- Встановіть на сполучну трубку належний затискач, вибраний у межах шести доступних. Після позиціонування компонентів закріпіть їх, затисніть гвинти. Рекомендований момент затягування 3 Н·м. Ми не рекомендуємо перевищувати це значення.
- Після виконання регулювання встановіть кришки гвинтів у основу.
Аксесуари на запит
-
CC-MSR.60
кришки гвинтів з технополімеру на основі поліестеру (PBT), у шести кольорах, глянсове оздоблення, складання шляхом щільної посадки (див. таблицю).
-
TC13-MSR.60
заглушки соединительных трубок из армированного стекловолокном технополимера на основе полиамида (PA), чёрный цвет, матовая отделка, сборка путём плотной посадки (см. таблицу).
