| Опис | s | Опір витягуванню#[Н] | Опір обертанню#[Н·м] | D | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MSX.56-TA-10-12 | 10 | 1000 | 4.5 | 12 | 22г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TA-12-14 | 12 | 1100 | 5 | 14 | 21г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TA-8-10 | 8 | 900 | 4 | 10 | 27г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TB-10-12 | 10 | 1000 | 4.5 | 12 | 24г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TB-12-14 | 12 | 1100 | 5 | 14 | 23г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TB-8-10 | 8 | 900 | 4 | 10 | 26г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TC-10-12 | 10 | 1000 | 4.5 | 12 | 24г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TC-12-14 | 12 | 1100 | 5 | 14 | 26г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TC-8-10 | 8 | 900 | 4 | 10 | 25г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TD-10-12 | 10 | 1000 | 4.5 | 12 | 27г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TD-12-14 | 12 | 1100 | 5 | 14 | 22г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TD-8-10 | 8 | 900 | 4 | 10 | 28г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TE-10-12 | 10 | 1000 | 4.5 | 12 | 26г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TE-12-14 | 12 | 1100 | 5 | 14 | 21г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TE-8-10 | 8 | 900 | 4 | 10 | 23г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TF-10-12 | 10 | 1000 | 4.5 | 12 | 27г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TF-12-14 | 12 | 1100 | 5 | 14 | 22г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MSX.56-TF-8-10 | 8 | 900 | 4 | 10 | 24г | 2 тижні | 88.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Стандартні деталі
- основа MSX-B : Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення. Установка за допомогою гвинта з циліндричною головкою M5 з нержавіючої сталі із гніздом для шестигранної головки та гайки.
- Т-подібний затискач MSX-C : Технополімер, армований скловолокном, чорний колір, матове оздоблення. Установка за допомогою гвинтів із циліндричною головкою M5 із нержавіючої сталі з гніздом для шестигранної головки та гайок.

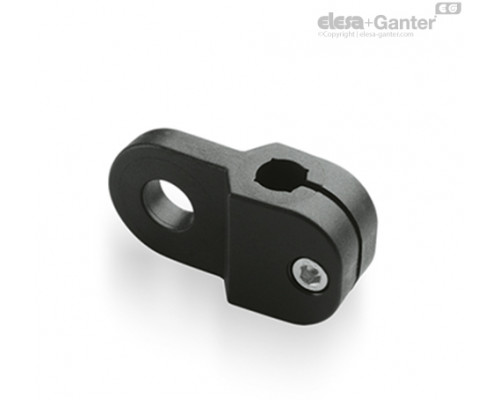

- Затискачі пристрою MSX-TA-TB-TC-TD-TE-TF : Технополімер, армований скловолокном, чорний колір, матове оздоблення. Установка за допомогою гвинта з циліндричною головкою M5 з нержавіючої сталі із гніздом для шестигранної головки та гайки.
Загальна інформація
Особливості та сфери застосування

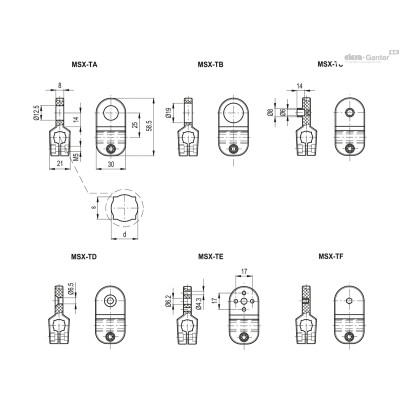

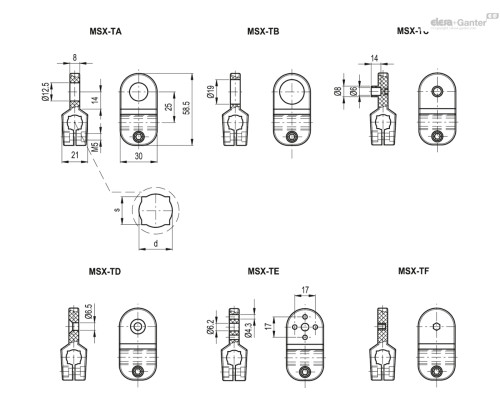

Геометричні розміри отворів сполучних затискачів серії MSX. Розраховані на встановлення як трубок круглого перерізу, так і трубок квадратного перерізу; останні запобігають обертанню деталей (див. рис. 1).
Інструкції з монтажу
Інструкції з монтажу
- Зберіть основу за допомогою двох гвинтів із циліндричною головкою M6 із гніздом для шестигранного ключа (не входять у комплект поставки).
- Вставте з'єднувальну трубку в отвір основи і закріпіть її, повернувши гвинт. Рекомендований момент затягування 5 Н·м.
- Вставте сполучну трубку в профільний отвір двостороннього затискача.
- Підходить до іншої труби з'єднувальної в отвір для двостороннього затиску.
- Встановіть на сполучну трубку належний затискач, вибраний у межах шести доступних. Після позиціонування компонентів закріпіть їх, затисніть гвинти. Рекомендований момент затягування 5 Н·м.
Питань: 0
Немає запитань про цей товар.
MSX. 679.2 KB
