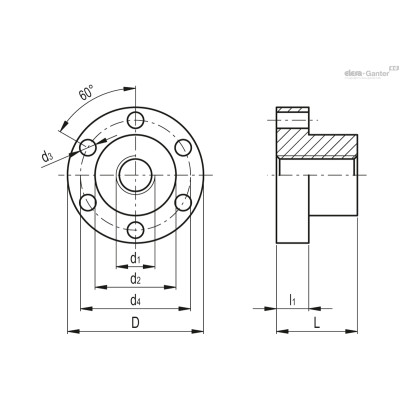

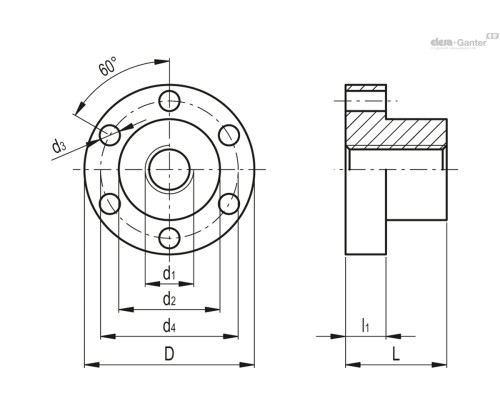

| Опис | Ефективність η | Опорна поверхня mm2 | Статичне осьове навантаження\rкН | C#[Nm] | D | l1 | L | d1 | d2 | d3 | d4 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSF-10x2-R-F | 20 ÷ 30 | 353 | 1.2 | 2.5 | 42 | 10 | 25 | TR 10x2 | 25 | 5 | 34 | 28г | 2 тижні | 1721.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-10x3-R-F | 27 ÷ 38 | 334 | 1.1 | 2.5 | 42 | 10 | 25 | TR 10x3 | 25 | 5 | 34 | 28г | 2 тижні | 1736.55грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-12x3-R-F | 24 ÷ 44 | 577 | 2 | 2.5 | 48 | 12 | 35 | TR 12x3 | 28 | 6 | 38 | 47г | 2 тижні | 1735.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-14x3-R-F | 21 ÷ 31 | 687 | 2.4 | 2.5 | 48 | 12 | 35 | TR 14x3 | 28 | 6 | 38 | 45г | 2 тижні | 2200.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-14x4-R-F | 26 ÷ 47 | 660 | 2.3 | 2.5 | 48 | 12 | 35 | TR 14x4 | 28 | 6 | 38 | 45г | 2 тижні | 2200.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-16x2-R-F | 14 ÷ 21 | 825 | 2.9 | 2.5 | 48 | 12 | 35 | TR 16x2 | 28 | 6 | 38 | 42г | 2 тижні | 2200.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-16x4-R-F | 24 ÷ 34 | 770 | 2.6 | 2.5 | 48 | 12 | 35 | TR 16x4 | 28 | 6 | 38 | 42г | 2 тижні | 2200.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-18x4-R-F | 22 ÷ 32 | 880 | 3 | 2.5 | 48 | 12 | 35 | TR 18x4 | 28 | 6 | 38 | 40г | 2 тижні | 2132.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-20x4-R-F | 20 ÷ 30 | 1244 | 4.3 | 2.5 | 55 | 12 | 44 | TR 20x4 | 32 | 7 | 45 | 60г | 2 тижні | 2521.35грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-24x5-R-F | 21 ÷ 30 | 1486 | 5.2 | 2.5 | 55 | 14 | 44 | TR 24x5 | 32 | 7 | 45 | 50г | 2 тижні | 2814.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-26x5-R-F | 19 ÷ 29 | 1698 | 6.3 | 2.5 | 62 | 14 | 46 | TR 26x5 | 38 | 7 | 50 | 80г | 2 тижні | 3766.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-28x5-R-F | 18 ÷ 27 | 1843 | 4.5 | 2.5 | 62 | 14 | 46 | TR 28x5 | 38 | 7 | 50 | 73г | 2 тижні | 4121.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NSF-30x6-R-F | 20 ÷ 30 | 1951 | 3.5 | 2.5 | 62 | 14 | 46 | TR 30x6 | 38 | 7 | 50 | 67г | 2 тижні | 4285.35грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-400x400.jpg)
Основні характеристики
Стандартні виконання
Фланцева гайка з однозахідним трапецієподібним різьбленням, з напрямком затягування вправо.
- NSF-W : самозмащувальний технополімер на основі поліаміду, бежевий колір.
- NSF-F : самозмащувальний технополімер на основі поліацеталю, виготовлений з сировини, що відповідає вимогам Управління з санітарного нагляду за якістю харчових продуктів та медикаментів США (FDA EU 10/2011), білий колір.
Загальна інформація
Особливості та сфери застосування

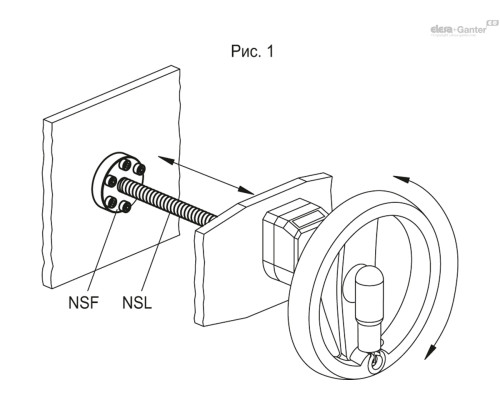

Разом з гвинтами NSL гайки NSF утворюють систему для перетворення обертального руху на лінійний рух (див. рис. 1).
Конструкція з технополімеру, що самозмащується, забезпечує максимальну чистоту, оскільки не вимагає змащування маслами і мастилами.
Вони часто використовуються у пакувальному секторі.
Завдяки високій зносостійкості матеріалу гайки NSF-W особливо підходять для використання при наявності відходів процесу обробки та пилу таких, як наприклад з деревообробних верстатів та лабораторних приладів.
Завдяки матеріалу, який схвалений для контакту з харчовими продуктами (FDA EU 10/2011), гайки NSF-F особливо підходять для використання у харчовій та фармацевтичній галузях.
Для завершення системи можна також інтегрувати індикатори положення та маховики (див. рис. 1).
Аксесуари
Аксесуари на запит
NSL : гвинти для NSF.
Інші виконання
Спеціальні виконання доступні на запит
- Гайки з різними розмірами та різьбленням.
- Гайки з технополімеру, стійкого до високих температур.
- Гайки із напрямком затягування вліво.
- Гайки з багатозахідним різьбленням.
