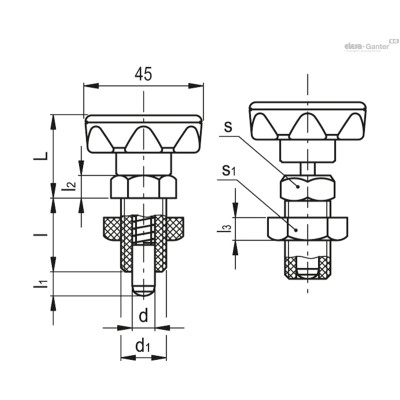

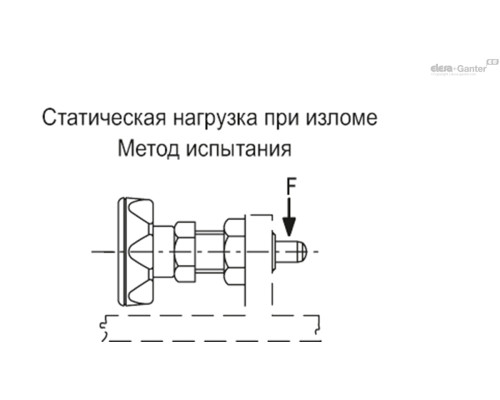

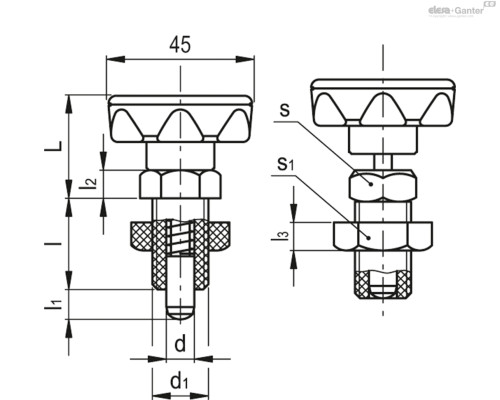

| Опис | d Плунжер -0.15 -0.1 Отвір H7 | d-0.15 -0.1 | l2 | l3 | s | s1 | [Н]# | [Н]* | Макс. момент затягування[Н·м] | Статичне руйнівне навантаження F[Н] | l1 | L | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMT.110-SST-10-M20x1,5-AK | 10 | 10 | 10 | 11 | 22 | 30 | 45 | 19 | 25 | 6800 | 10 | 33 | 102г | 2 тижні | 906.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PMT.110-SST-8-M16x1,5-AK | 8 | 8 | 8 | 10 | 19 | 24 | 30 | 11 | 18 | 4400 | 8 | 26 | 83г | 2 тижні | 657.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-PlunzheriznerzhaveyuschejstaliAISI303,skontrgajkoj-drawing-400x400.jpg)
Основні характеристики
Корпус з різьбленням
СУПЕР-Технополімер на основі поліаміду (PA), армований скловолокном.
Плунжер
Загартована сталь із чорною оксидною плівкою або нержавіюча сталь AISI 303.
Рекомендований допуск для отвору = H7.
Поворотна ручка
Технополімер на основі поліаміду (PA), армований скловолокном, сіро-чорний колір, матове оздоблення.
пружина
Нержавіюча сталь AISI 302
Контргайка
- NTT спеціальний СУПЕР-технополімер на основі поліаміду (PA), армований скловолокном.
Доступні також як аксесуар, що продається окремо (див. таблицю).
- PMT.110-A: плунжер із сталі з чорною оксидною плівкою, без контргайки.
- PMT.110-AK: плунжер із сталі з чорною оксидною плівкою, з контргайкою (постачається у розібраному вигляді).
- PMT.110-SST-A: плунжер із нержавіючої сталі AISI 303, з контргайкою, не магнітний.
- PMT.110-SST-AK: плунжер із нержавіючої сталі AISI 303, з контргайкою (постачається в розібраному вигляді), не магнітний.
Загальна інформація
Особливості та сфери застосування
- Легкість та високий механічний опір продукту.
- Антикорозійний матеріал: підходить навіть за наявності рідини чи вологості (PMT.110-SST).
- Різьбовий корпус плунжера із СУПЕР-технополімеру забезпечує низький коефіцієнт тертя по довжині ходу плунжера; мастило не потрібно.
- Стійкі до кількох циклів очищення з використанням розчинників та інших хімічних речовин, тому вони придатні для застосування у фармацевтичній чи харчовій промисловості.
Інструкції з монтажу
Інструкції з монтажу
Переконайтеся у відсутності опадів від обробки в отворі для затягування стопорного штифта PMT.110 (див рис. 1). Не робіть жодних скосів в отворі (див. мал. 2).
Продукт із СУПЕР-технополімеру, заснований на технології ELESA, розміри різьбового корпусу та штифту відповідають розмірам важільних фіксаторів GN 612 за погодженням із компанією Otto Ganter GmbH Co. KG.
Тип ручки ELK: оригінальний дизайн ELESA.
Аксесуари
Аксесуари на запит
- NTT контргайка із спеціального армованого скловолокном СУПЕР-технополімеру на основі поліаміду (PA) (див. таблицю).
Питань: 0
Немає запитань про цей товар.
PMT.110 621.04 KB
