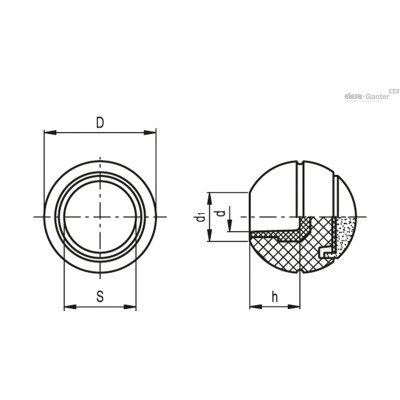

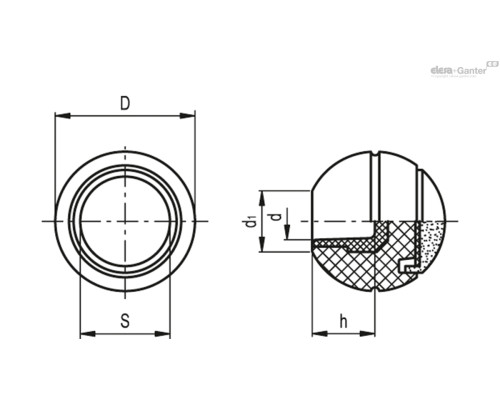

| Опис | d' | s | D | d1 | h | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SH.35 N-10 | 10 | 20 | 35 | 15 | 18 | 25г | 2 тижні | 223.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH.35 N-8 | 8 | 20 | 35 | 15 | 14 | 26г | 2 тижні | 216.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH.40 N-10 | 10 | 25 | 40 | 18 | 18 | 40г | 2 тижні | 240.30грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH.40 N-12 | 12 | 25 | 40 | 18 | 21 | 38г | 2 тижні | 245.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH.45 N-12 | 12 | 25 | 45 | 21 | 21 | 59г | 2 тижні | 274.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH.45 N-14 | 14 | 25 | 45 | 21 | 24 | 57г | 2 тижні | 292.95грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

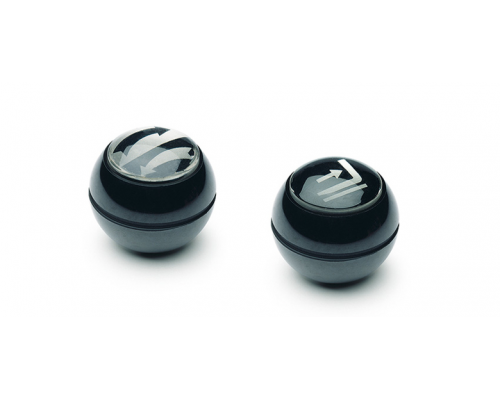

Основні характеристики
Матеріал
Дюропласт на основі фенольного полімеру (ФП), чорний колір, глянсове оздоблення з екваторіальною борозенкою.
Збільшувальні лінзи
Технополімер на основі прозорого поліаміду (PA-T). Складання з пресовою посадкою. Поліпшують видимість етикеток.
Стандартне виконання
Технополімер на основі поліаміду (ПА), армований скловолокном, втулка з автоматичним блокуванням, глухий отвір без різьблення.
Пружне з'єднання, збирання з пресовою посадкою на балки з тягнутого матеріалу з допуском h9, не піддається впливу вібрацій і перешкоджає зісковзування ручки (див. Технічні дані ).
Аксесуари на окреме замовлення
Аксесуари на окреме замовлення
Самоклеючі етикетки MA. зі стандартними знаками та символами замовляються окремо.
Інструкції з монтажу
Інструкції з монтажу
- Встановіть ручку SH.N без лінзи, на трохи скошений торець валу і натисніть (наскільки можливо) рукою або за допомогою невеликого преса. Також можна щільно встановити ручку на місце, трохи постукуючи по ній пластиковим або дерев'яним молотком. У цьому випадку ми рекомендуємо накрити ручку тканиною або іншим м'яким матеріалом для запобігання виникненню будь-яких пошкоджень поверхні.
- Прикріпіть етикетку, що самоклеїться (з печаткою на клейкій стороні) на внутрішню поверхню збільшувальної лінзи, пригладжуючи з центру до країв, щоб уникнути виникнення повітряних бульбашок. Встановіть збільшувальну лінзу в заглиблення на лицьовій поверхні ручки, обережно постукуючи дерев'яним або пластиковим молотком, доки вона твердо не стане на місці. Таким чином, етикетка буде захищена водонепроникною збільшувальною лінзою.
Питань: 0
Немає запитань про цей товар.
SH.N 276.45 KB
