| Опис | b1 | b2 | l2 | l3 | s | d6H | l1 | L | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FJT-M10+PC | 10 | 0.5 | 20 | 15 | 20 | M10 | 40 | 52 | 10 | 18 | 20г | 2 тижні | 111.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M10+S | 10 | 0.5 | 20 | 15 | 20 | M10 | 40 | 52 | 10 | 18 | 17г | 2 тижні | 107.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M10x1.25+PC | 10 | 0.5 | 20 | 15 | 20 | M10x1.25 | 40 | 52 | 10 | 18 | 16г | 2 тижні | 111.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M10x1.25+S | 10 | 0.5 | 20 | 15 | 20 | M10x1.25 | 40 | 52 | 10 | 18 | 17г | 2 тижні | 107.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M12+PC | 12 | 0.5 | 24 | 18 | 24 | M12 | 48 | 62 | 12 | 20 | 29г | 2 тижні | 147.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M12+S | 12 | 0.5 | 24 | 18 | 24 | M12 | 48 | 62 | 12 | 20 | 31г | 2 тижні | 140.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M12x1.25+PC | 12 | 0.5 | 24 | 18 | 24 | M12x1.25 | 48 | 62 | 12 | 20 | 29г | 2 тижні | 147.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M12x1.25+S | 12 | 0.5 | 24 | 18 | 24 | M12x1.25 | 48 | 62 | 12 | 20 | 31г | 2 тижні | 140.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M14+PC | 14 | 0.5 | 28 | 22.5 | 27 | M14 | 56 | 72 | 14 | 24 | 43г | 2 тижні | 246.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M14+S | 14 | 0.5 | 28 | 22.5 | 27 | M14 | 56 | 72 | 14 | 24 | 45г | 2 тижні | 238.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M6+PC | 6 | 0.5 | 12 | 9 | 12 | M6 | 24 | 31 | 6 | 10 | 4г | 2 тижні | 81.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M6+S | 6 | 0.5 | 12 | 9 | 12 | M6 | 24 | 31 | 6 | 10 | 4г | 2 тижні | 78.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M8+PC | 8 | 0.5 | 16 | 12 | 16 | M8 | 32 | 42 | 8 | 14 | 11г | 2 тижні | 93.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FJT-M8+S | 8 | 0.5 | 16 | 12 | 16 | M8 | 32 | 42 | 8 | 14 | 8г | 2 тижні | 91.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Спеціальний технополімер на основі поліаміду (PA), армований скловолокном.

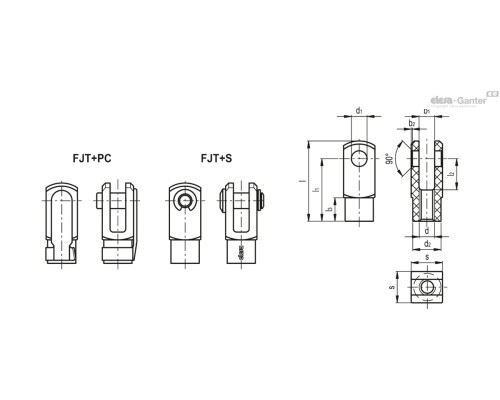

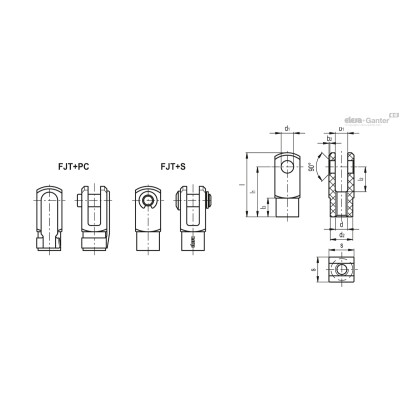

Стандартні виконання
Різьбовий отвір.
- FJT+PC: із затискним штифтом.
- FJT+S: зі штифтом та стопорним кільцем.
Загальна інформація
Особливості та сфери застосування

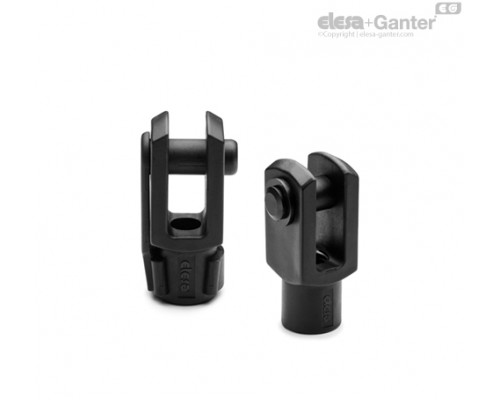

Вільчасті з'єднання FJT. чудово підходять для приведення в дію, наприклад, пневматичних циліндрів, навіть за наявності води та вологості.
Особливості з'єднань з технополімеру:
- повністю корозійно-стійкі, навіть за наявності вологості та хімічних речовин;
- висока стійкість до соляного туману;
- висока механічна міцність до застосовуваних навантажень;
- легкість у поєднанні з високою жорсткістю;
- стійкі до безперервних циклів миття з використанням розчинників та миючих засобів, таким чином, вони підходять, наприклад, для застосування у харчовій та фармацевтичній промисловості;
- відмінні амортизаційні характеристики;
- зменшують шумові перешкоди.
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||
Значення міцності є результатом лабораторних випробувань, проведених за кімнатної температури (23°C).
