Продукція

GN 808.3

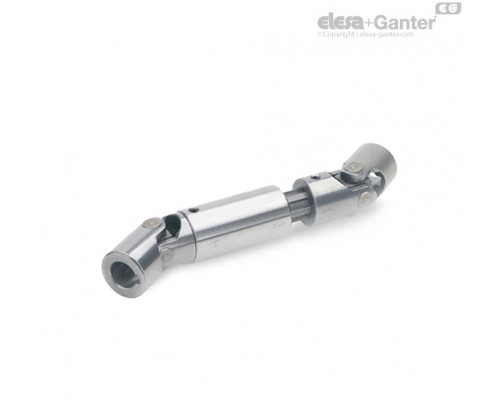

Карданні з'єднання з голчастим підшипником

з поздовжньою компенсацією

GN 808.3
GN 808.3
Опис

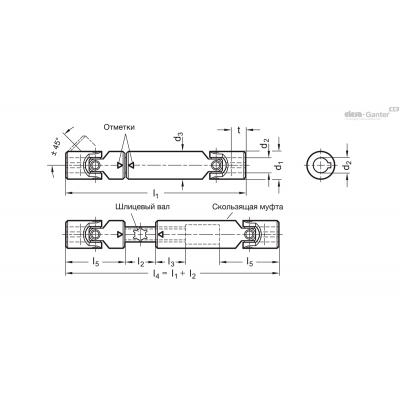

d2 H7
l1-l2
l3
l5
t +1
d1
d3
Вага Наявн. Ціна
GN 808.3-22-K10-140-30 K 10 140-30 30 48 12 22 22 320г 2 тижні 19120.50грн.
GN 808.3-22-K10-230-100 K 10 230-100 30 48 12 22 22 500г 2 тижні 19120.50грн.
GN 808.3-25-K12-200-70 K 12 200-70 40 56 13 25 26 510г 2 тижні 19388.25грн.
GN 808.3-25-K12-250-105 K 12 250-105 40 56 13 25 26 755г 2 тижні 19388.25грн.
GN 808.3-25-K12-300-150 K 12 300-150 40 56 13 25 26 900г 2 тижні 19388.25грн.
GN 808.3-28-K14-220-80 K 14 220-80 40 60 13 28 29 804г 2 тижні 20515.05грн.
GN 808.3-28-K14-350-200 K 14 350-200 40 60 13 28 29 1140г 2 тижні 20515.05грн.
GN 808.3-28-K14-400-250 K 14 400-250 40 60 13 28 29 1330г 2 тижні 20515.05грн.
GN 808.3-32-K16-190-30 K 16 190-30 40 68 16 32 32 910г 2 тижні 21641.85грн.
GN 808.3-32-K16-210-40 K 16 210-40 40 68 16 32 32 980г 2 тижні 21641.85грн.
GN 808.3-32-K16-240-80 K 16 240-80 40 68 16 32 32 1106г 2 тижні 21641.85грн.
GN 808.3-32-K16-275-115 K 16 275-115 40 68 16 32 32 1250г 2 тижні 21641.85грн.
GN 808.3-32-K16-380-210 K 16 380-210 40 68 16 32 32 1640г 2 тижні 21641.85грн.
GN 808.3-32-K16-400-230 K 16 400-230 40 68 16 32 32 1744г 2 тижні 21641.85грн.
GN 808.3-36-K18-230-50 K 18 230-50 40 74 17 36 37 1355г 2 тижні 23119.20грн.
GN 808.3-36-K18-270-100 K 18 270-100 40 74 17 36 37 1575г 2 тижні 23119.20грн.
GN 808.3-36-K18-290-110 K 18 290-110 40 74 17 36 37 0г 2 тижні 23119.20грн.
GN 808.3-36-K18-500-320 K 18 500-320 40 74 17 36 37 2750г 2 тижні 23119.20грн.
GN 808.3-42-K20-290-90 K 20 290-90 45 82 18 42 42 2250г 2 тижні 24509.25грн.
GN 808.3-42-K20-320-120 K 20 320-120 45 82 18 42 42 2480г 2 тижні 24509.25грн.
GN 808.3-42-K20-420-220 K 20 420-220 45 82 18 42 42 3130г 2 тижні 24509.25грн.
GN 808.3-42-K20-500-300 K 20 500-300 45 82 18 42 42 3600г 2 тижні 24509.25грн.
GN 808.3-45-K22-270-50 K 22 270-50 50 95 22 45 47 2540г 2 тижні 26122.95грн.
GN 808.3-45-K22-330-100 K 22 330-100 50 95 22 45 47 3060г 2 тижні 26122.95грн.
GN 808.3-45-K22-470-240 K 22 470-240 50 95 22 45 47 4140г 2 тижні 26122.95грн.
GN 808.3-50-K25-295-50 K 25 295-50 50 108 26 50 52 3375г 2 тижні 27736.20грн.
GN 808.3-50-K25-350-100 K 25 350-100 50 108 26 50 52 3940г 2 тижні 27736.20грн.
GN 808.3-50-K25-420-170 K 25 420-170 50 108 26 50 52 4680г 2 тижні 27736.20грн.
GN 808.3-50-K25-500-245 K 25 500-245 50 108 26 50 52 5121г 2 тижні 27736.20грн.
GN 808.3-58-K30-330-50 K 30 330-50 60 122 29 58 58 4900г 2 тижні 32786.10грн.
GN 808.3-58-K30-400-110 K 30 400-110 60 122 29 58 58 5800г 2 тижні 34299.00грн.
GN 808.3-22-K10-160-40 K 10 160-40 30 48 12 22 22 360г 2 тижні 0.00грн.
GN 808.3-22-K10-180-60 K 10 180-60 30 48 12 22 22 395г 2 тижні 0.00грн.
GN 808.3-25-K12-160-30 K 12 160-30 40 56 13 25 26 500г 2 тижні 0.00грн.
GN 808.3-25-K12-180-45 K 12 180-45 40 56 13 25 26 563г 2 тижні 0.00грн.
GN 808.3-28-K14-170-30 K 14 170-30 40 60 13 28 29 627г 2 тижні 0.00грн.
GN 808.3-28-K14-200-60 K 14 200-60 40 60 13 28 29 730г 2 тижні 0.00грн.
GN 808.3-28-K14-280-140 K 14 280-140 40 60 13 28 29 972г 2 тижні 0.00грн.
GN 808.3-36-K18-400-220 K 18 400-220 40 74 17 36 37 2241г 2 тижні 0.00грн.
GN 808.3-42-K20-250-50 K 20 250-50 45 82 18 42 42 1947г 2 тижні 0.00грн.
Характеристики

Коди отворів

  • Варіант виконання K: зі шпоночним пазом

Сталь

безбарвний

Ділянки підшипника ковзання, штифти

загартований корпус

Інформація

Карданні з'єднання з голчастими підшипниками GN 808.3 не тільки компенсують відсутність співвісності двох валів при обертанні, але і дозволяють розташувати їх на одній осі, що в залежності від загальної довжини l1забезпечує необхідну довжину витягування l2. Зусилля передається через два карданні з'єднання  DIN 808 (тип EW), шліцевий вал і ковзну муфту.  друга. Будь-яка похибка у поєднанні призведе до неоднорідності у передачі зусилля та швидкого стирання.

За запитом
  • різна довжина l1– l2
  • Отвори без шпонкового паза
  • Отвори з квадратним профілем
  • Отвори з шестигранником
  • з іншими або неоднаковими отворами
  • Виконання з нержавіючої сталі (гольчастий підшипник без стійкості проти корозії)
Технічна інформація

Допустимі значення частоти обертання та крутного моменту

  • Перехресні отвори GN 110
Інформація щодо встановлення


Одинарні карданні з'єднання перетворять плавне обертання на неоднорідне. Один оберт провідного валу змушує ведений вал двічі прискорюватися і сповільнюватися. Ступінь неоднорідності обертання залежить від робочого кута.

Для плавного обертання веденого валу потрібні два одинарних або одне подвійне карданне з'єднання. В умовах, де допустима незначна нерівномірність руху або невеликі робочі кути є нормою, достатньо використовувати одинарне карданне з'єднання.



Для плавної передачі швидкості обертання кут нахилу ß повинен дорівнювати обох кінцях з'єднувального валу.



Якщо карданні з'єднання виконані неправильно, нерівномірність обертання на кожному з'єднанні не компенсується, а посилюється. Це створює ризик руйнування клиноподібних профілів та підшипників у з'єднаннях. З цієї причини маркування половин карданного з'єднання мають бути протилежними один одному.



Крім того, підшипники повинні бути розташовані якомога ближче до карданних з'єднань.

Достатнє мастило важливе для безперебійної роботи карданних з'єднань з підшипниками ковзання. Якщо краплинне мастило неможливе, вони повинні змащуватися принаймні один раз на день. карданне з'єднання чохлом GN 808.1, який може бути заповнений олією або мастилом.

Вибір розміру

Карданні з'єднання з голчастим підшипником, тип EW



У таблиці вказані значення вихідної потужності N та/або крутного моменту M карданних з'єднань DIN 808 -

Дані значення застосовні лише до постійної швидкості обертання, постійного навантаження та до робочого кута нахилу не більше 10°.

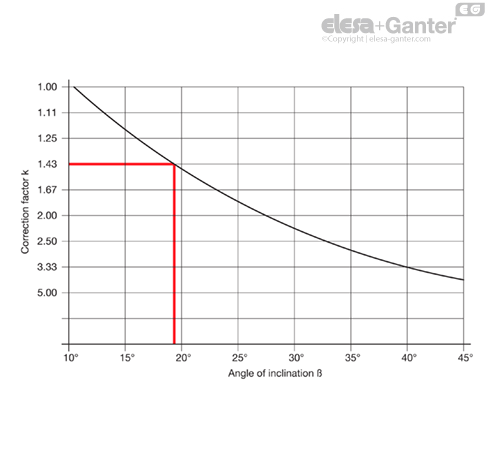

Для великих кутів нахилу ß повинна бути обрана номінальна потужність N, збільшена з урахуванням поправного коефіцієнта k, та/або номінальний крутний момент M (див. приклад нижче).

Формула перекладу:

Крутний момент M [Н∙м] = 9550 Н[кВт]/n [ хв-1]

Потужність N [кВт] = M [Н∙м] × n [мін- 1]

1 kW = 1.36 PS / 1 PS = 0.736 kW

Приклад 1

Переданий крутний момент N = 5,5 кВт

Швидкість обертання n = 2300 хв-1

Кут нахилу ß = 10°

Поправочний коефіцієнт k = 1

Індикативна потужність N = номінальна потужність N

Наступним за розміром карданним з'єднанням, що відповідає точці P, є варіант виконання з діаметром d 1= 28

Приклад 2

Переданий момент, що крутить N = 23 Н·м

Об/хв n = 2300 хв-1

Кут нахилу ß = 18°

Поправочний коефіцієнт k = 1.43

Орієнтовний крутний момент = 1,43 x 23 Nm = 33 Nm

Наступним за розміром карданним з'єднанням, що відповідає P1, є варіант виконання з діаметром d1= 32.
