| Опис | b1 | d Вісь | f | f1 | l2 | l3 | h1 | h2 | h3 | l1 | L | B | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPR.12-A | 11 | 12 | 42 | 79 | 30 | 50 | 15 | 76 | 60 | 8 | 70 | 37 | 176г | 2 тижні | 434.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.12-B | 11 | 12 | 69 | 90 | 43 | 64 | 11 | 100 | 70 | 8 | 85 | 41 | 202г | 2 тижні | 436.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.14-A | 11 | 14 | 42 | 79 | 30 | 50 | 15 | 76 | 60 | 8 | 70 | 37 | 175г | 2 тижні | 440.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.14-B | 11 | 14 | 69 | 90 | 43 | 64 | 11 | 100 | 70 | 8 | 85 | 41 | 222г | 2 тижні | 441.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.16-A | 11 | 16 | 42 | 79 | 30 | 50 | 15 | 76 | 60 | 8 | 70 | 37 | 156г | 2 тижні | 463.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPR.16-B | 11 | 16 | 69 | 90 | 43 | 64 | 11 | 100 | 70 | 8 | 85 | 41 | 194г | 2 тижні | 465.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

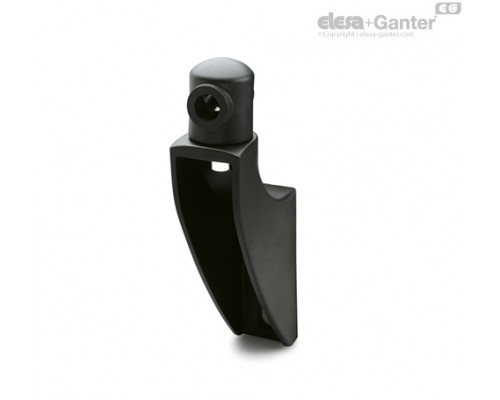

Кронштейн
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Циліндр напрямної
Технополімер, армований скловолокном. Чорний колір, матове оздоблення.
Стандартне виконання
Гвинт з петлею, гайка з нержавіючої сталі AISI 304 та шайба.

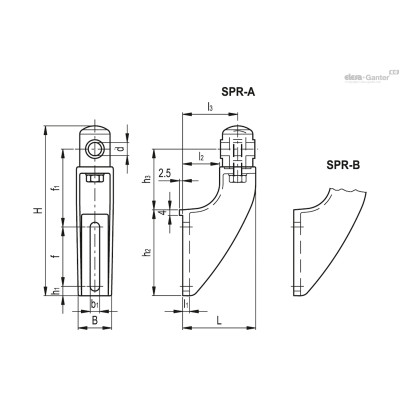

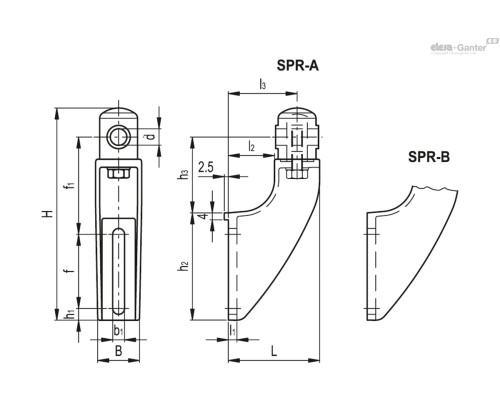

- SPR-A : з нижньою кромкою.
- SPR-B : без нижньої кромки.
Особливості та сфери застосування
Особливо підходить для тих випадків, де потрібні лінійне та кутове позиціонування напрямної.
Максимальний момент затягування гвинтового вузла 39 Nm.

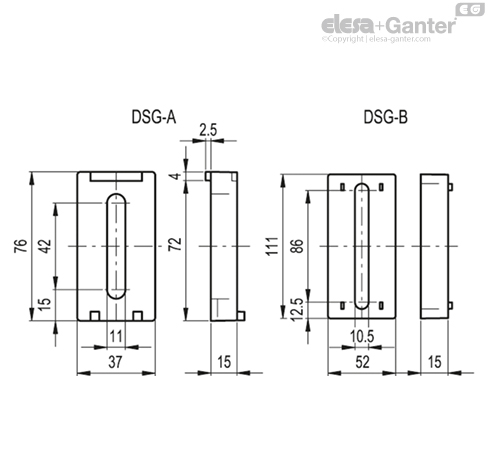

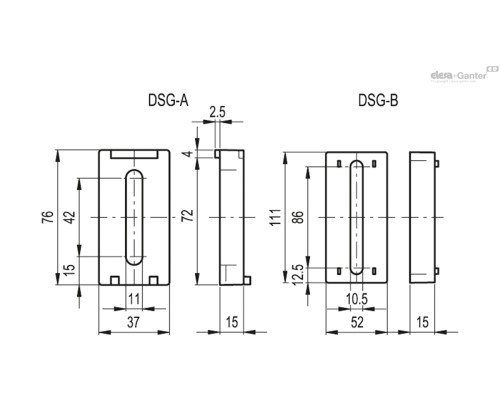

Прокладка для кронштейна напрямної DSG-A (код 419676) або DSG-B (код 419677) з технополімеру, армованого скловолокном, чорний колір, матове оздоблення.
- Встановіть кронштейн напрямної (мал. 1).
- Вставте гвинт із вушком у опорний отвір напрямної та закрутіть відповідну гайку та шайбу (рис. 2).
- Зберіть циліндр напрямної на вуху (мал. 3).
- Вставте напрямний штифт в отвір циліндра напрямної. Встановіть його лінійне та кутове положення, а потім затягніть гайку (мал. 4).
