Name: VCTS-Z
Brand: Elesa Ganter
SKU: VCTS-Z-p
Availability: OutOfStock

Опис

Кількість зубів

Вага

Наявн.

Ціна

VCTS-Z-40 p-M6x20

13.5

40г

2 тижні

519.30грн.

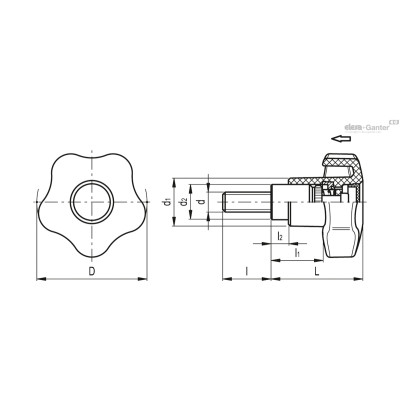

Характеристики

l2	7
D	M6
l1	22
L	20
d1	18
d2	13.5
Кількість зубів	24

519.30грн.

Наявн.: 2 тижні

VCTS-Z-40 p-M6x25

13.5

42г

2 тижні

517.50грн.

Характеристики

l2	7
D	M6
l1	22
L	25
d1	18
d2	13.5
Кількість зубів	24

517.50грн.

Наявн.: 2 тижні

VCTS-Z-40 p-M6x32

13.5

46г

2 тижні

525.60грн.

Характеристики

l2	7
D	M6
l1	22
L	32
d1	18
d2	13.5
Кількість зубів	24

525.60грн.

Наявн.: 2 тижні

VCTS-Z-40 p-M6x40

13.5

50г

2 тижні

531.00грн.

Характеристики

l2	7
D	M6
l1	22
L	40
d1	18
d2	13.5
Кількість зубів	24

531.00грн.

Наявн.: 2 тижні

VCTS-Z-40 p-M8x20

13.5

42г

2 тижні

519.30грн.

Характеристики

l2	7
D	M8
l1	22
L	20
d1	18
d2	13.5
Кількість зубів	24

519.30грн.

Наявн.: 2 тижні

VCTS-Z-40 p-M8x25

13.5

44г

2 тижні

517.50грн.

Характеристики

l2	7
D	M8
l1	22
L	25
d1	18
d2	13.5
Кількість зубів	24

517.50грн.

Наявн.: 2 тижні

VCTS-Z-40 p-M8x32

13.5

51г

2 тижні

525.60грн.

Характеристики

l2	7
D	M8
l1	22
L	32
d1	18
d2	13.5
Кількість зубів	24

525.60грн.

Наявн.: 2 тижні

VCTS-Z-40 p-M8x40

13.5

52г

2 тижні

531.00грн.

Характеристики

l2	7
D	M8
l1	22
L	40
d1	18
d2	13.5
Кількість зубів	24

531.00грн.

Наявн.: 2 тижні

VCTS-Z-50 p-M10x25

M10

60г

2 тижні

562.95грн.

Характеристики

l2	8
D	M10
l1	23
L	25
d1	22
d2	16
Кількість зубів	26

562.95грн.

Наявн.: 2 тижні

VCTS-Z-50 p-M10x32

M10

64г

2 тижні

574.65грн.

Характеристики

l2	8
D	M10
l1	23
L	32
d1	22
d2	16
Кількість зубів	26

574.65грн.

Наявн.: 2 тижні

VCTS-Z-50 p-M10x40

M10

84г

2 тижні

575.55грн.

Характеристики

l2	8
D	M10
l1	23
L	40
d1	22
d2	16
Кількість зубів	26

575.55грн.

Наявн.: 2 тижні

VCTS-Z-50 p-M10x50

M10

76г

2 тижні

589.05грн.

Характеристики

l2	8
D	M10
l1	23
L	50
d1	22
d2	16
Кількість зубів	26

589.05грн.

Наявн.: 2 тижні

VCTS-Z-50 p-M8x25

71г

2 тижні

562.95грн.

Характеристики

l2	8
D	M8
l1	23
L	25
d1	22
d2	16
Кількість зубів	26

562.95грн.

Наявн.: 2 тижні

VCTS-Z-50 p-M8x32

62г

2 тижні

574.65грн.

Характеристики

l2	8
D	M8
l1	23
L	32
d1	22
d2	16
Кількість зубів	26

574.65грн.

Наявн.: 2 тижні

VCTS-Z-50 p-M8x40

68г

2 тижні

575.55грн.

Характеристики

l2	8
D	M8
l1	23
L	40
d1	22
d2	16
Кількість зубів	26

575.55грн.

Наявн.: 2 тижні

VCTS-Z-50 p-M8x50

77г

2 тижні

589.05грн.

Характеристики

l2	8
D	M8
l1	23
L	50
d1	22
d2	16
Кількість зубів	26

589.05грн.

Наявн.: 2 тижні

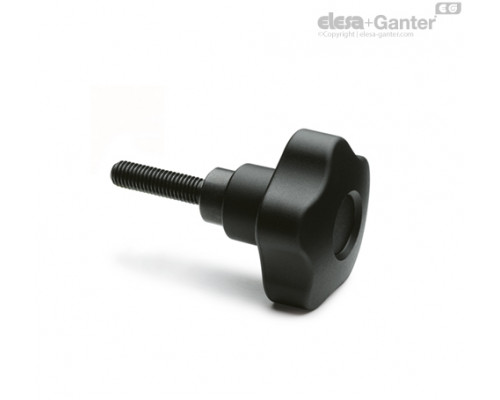

Поворотна ручка

Технополімер на основі поліаміду (ПА), армований скловолокном. Зубчаста вставка із цинкового сплаву для кріплення до металевого притискного елементу, чорний колір, матова поверхня.

Центральний ковпачок

Чорний ковпачок із технополімеру. При замовленні достатньої кількості можливе спеціальне колірне виконання (жовтий колір RAL 1021, що позначає захисну функцію, або інші кольори), а також нанесення графічних символів, позначок або тексту.

Стандартні виконання

Притискний елемент з'єднується з ручкою через зубчасту вставку та вставку із цинкового сплаву, впаяну в корпус ручки.

VCTS-Z: притискний елемент з різьбовим отвором і гвинтом, що фіксує, з вороненої сталі. Поворотна пружина із нержавіючої сталі AISI 302.
VCTS-Z-SST: притискний елемент зі шпилькою та гвинтом, що фіксує, з нержавіючої сталі AISI 303. Поворотна пружина з нержавіючої сталі AISI 302.
VCTS-Zp: притискний елемент зі шпилькою та фіксуючим гвинтом із вороненої сталі. Поворотна пружина із нержавіючої сталі AISI 302.
VCTS-Z-SST-p: притискний елемент зі шпилькою та гвинтом з нержавіючої сталі AISI 303. Поворотна пружина з нержавіючої сталі AISI 302.

Особливості та сфери застосування

Виріб особливо підходить, коли необхідно вільне обертання ручки, що унеможливлює її випадкове натискання.

Інструкція по застосуванню

Натисніть кнопку, щоб привести в рух зубчасту передачу і поверніть важіль.

При відпусканні поворотної ручки пружина роз'єднує зубчасте зачеплення та ручка повертається у вихідне положення.
