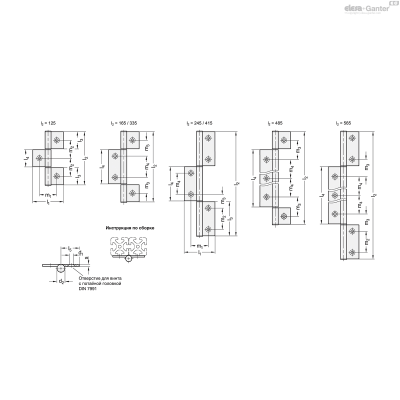

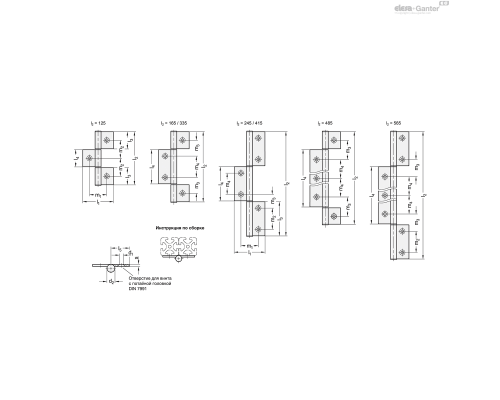

| Опис | l2 | l3 | l4 | l5 | m1 | m2 | m3 | m4 | s | l1 | d1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2295-72-245-A-C-EL | 245 | 80 | 80 | 36 | 40.8 | 50 | 32.5 | 50 | 3.5 | 72 | 6.6 | 14 | 167г | 2 тижні | 1759.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2295-72-415-A-C-EL | 415 | 80 | 250 | 36 | 40.8 | 50 | 67.5 | 150 | 3.5 | 72 | 6.6 | 14 | 266г | 2 тижні | 1887.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2295-72-565-A-C-EL | 565 | 80 | 400 | 36 | 40.8 | 50 | 67.5 | 150 | 3.5 | 72 | 6.6 | 14 | 353г | 2 тижні | 2271.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип A : зовнішні крила петлі
- Тип I : внутрішні крила петлі
Позначення
- Кодування C : з розвальцьованими отворами
Крило петлі
Алюміній
анодовані, природний колір EL
Втулка підшипника/кришка
Пластиковий поліамід (PA)
Графітовий сірий, RAL 7024
Штифт циліндричний ISO 8741
Сталь
Оцинкований, синій пасивований

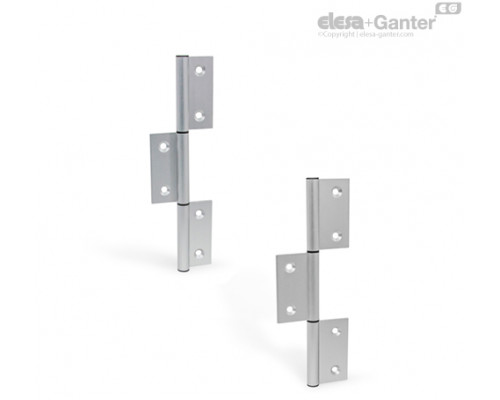

Петлі GN 2295 виготовлені з тягнутого профільованого алюмінію та використовуються, наприклад, на дверях та кришках.
За наявності зовнішнього крила петлі типу A забезпечують можливість монтажу з невеликим дверним зазором. Тип I кріпиться у дверному отворі. Тому при зачинених дверях монтажні гвинти недоступні і, отже, захищені від вандалізму.
Петлі поставляються в розібраному вигляді і повинні встановлюватися відповідно до інструкцій, що додаються. Завдяки модульній конструкції та наявним аксесуарам може бути здійснена будь-яка комбінація петель (у разі потреби так само можна вкоротити середнє крило)
- інші значення довжини та відстані між отворами
- інші варіанти обробки
лівосторонні/правосторонні петлі
Правосторонні або ліві петлі можна створити шляхом завдання напрямку, в якому втулки підшипників вставляються в крило петлі.
Монтаж на дверних рамах
Для монтажу знімних дверей потрібно прикріпити два шарніри однакового типу до рами дверей.
Якщо не передбачається, що двері будуть знімними, вони повинні бути встановлені як мінімум з однією правосторонньою петлею і як мінімум з однією лівосторонньою петлею.
Монтаж
1. Розташуйте втулку підшипника у потрібному напрямку монтажу на крилі петлі. Потім вставте гвинт із буртиком, наприклад, гвинт із сферичною головкою ISO 7380, у втулку підшипника для захисту буртика від пошкодження в процесі установки.
2. Вдавлюйте втулку підшипника, доки не залишиться приблизно 1 мм між буртиком втулки підшипника і крилом петлі.
3. Видаліть задирки на втулці підшипника за допомогою ножа.
4. Втисніть втулку підшипника до упору.
5. Зніміть гвинт.
6. Встановіть циліндричний штифт у втулку підшипника.
7. Встановіть ковпачок із протилежного боку крила петлі.
Вставте інші втулки підшипника за точками 1–5.
