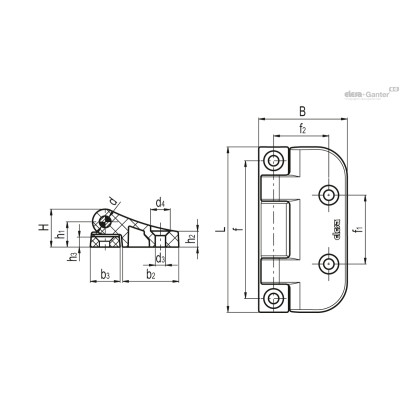

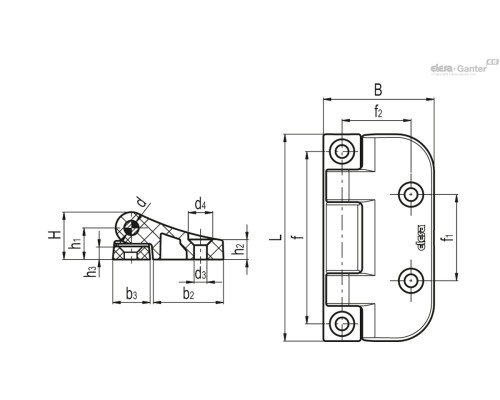

| Опис | b2 | b3 | f1 ±0.25 | f2 ±0.25 | f±0.25 | C#[Nm] | D | h1 | h2 | h3 | L | B | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFDA.100 SH-5 | 30.5 | 15 | 40 | 30 | 84 | 4 | 6 | 13 | 8 | 7.5 | 100 | 46.5 | 78г | 2 тижні | 360.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFDA.72 SH-4 | 24.5 | 13 | 30 | 24 | 60 | 3 | 5 | 11 | 7 | 6.5 | 72 | 38.5 | 40г | 2 тижні | 273.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

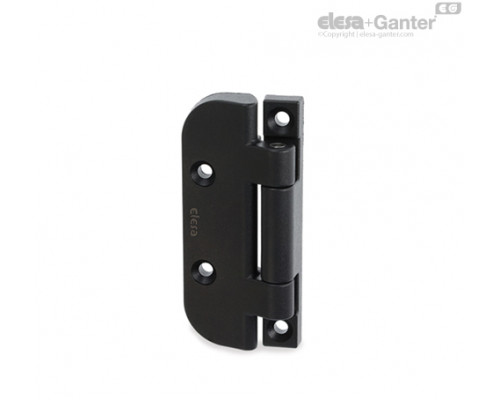

Матеріал
СУПЕР-технополімер на основі поліаміду (РА), армований скловолокном, чорний колір, матове оздоблення.
Штифт, що обертається
Нержавіюча сталь AISI 303
Стандартне виконання
Наскрізні отвори для гвинтів із потайною головкою.
Особливості та сфери застосування

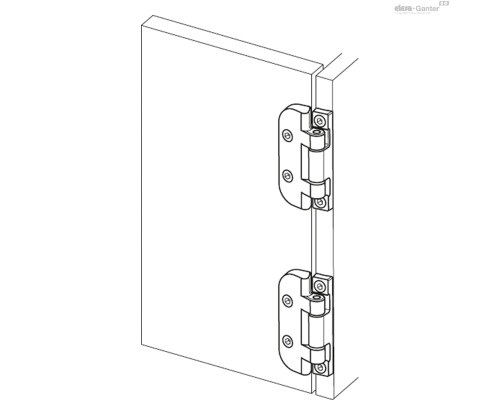

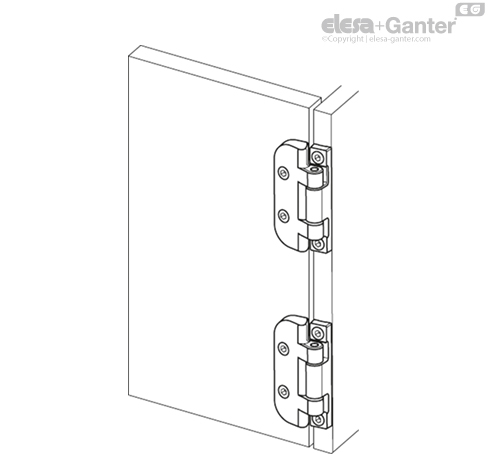

Петля складається з двох елементів різного розміру (один широкий, а другий вузький) для використання, наприклад, у спорудах з вузькими дверними отворами.

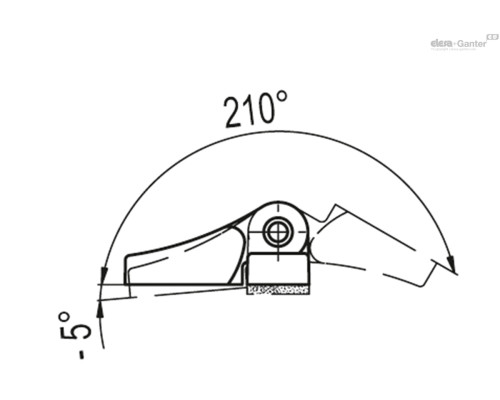

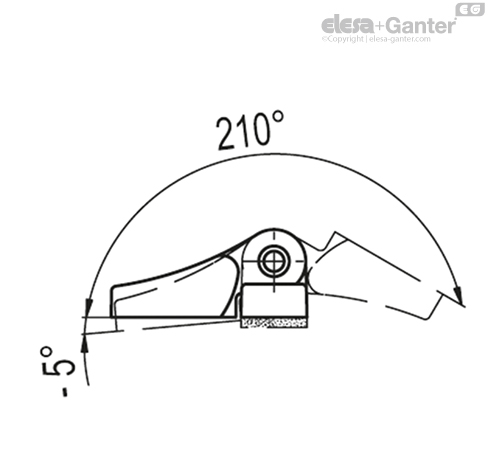

Кут повороту (приблизне значення)
Макс. 215 ° (-5 ° і + 210 °, де 0 ° - це умова, при якому дві поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування див. Рекомендації .
| Випробування на міцність | ОСЬОВА НАПРУГА | РАДІАЛЬНА НАПРУГА | НАПРУГ ПІД КУТОМ В 90° | |||
 |  |  | ||||
| Опис | Максимальне робоче навантаження Ea [N] | Навантаження на розрив Ra [N] | Максимальне робоче навантаження Er [N] | Навантаження на розрив Rr [N] | Максимальне робоче навантаження E90 [N] | Навантаження на розрив R90 [N] |
| CFDA.72 SH-4 | 200 | 2900 | 400 | 1400 | 400 | 1600 |
| CFDA.100 SH-5 | 400 | 3200 | 400 | 1800 | 800 | 1800 |
