Продукція
  • CFB.

CFB.

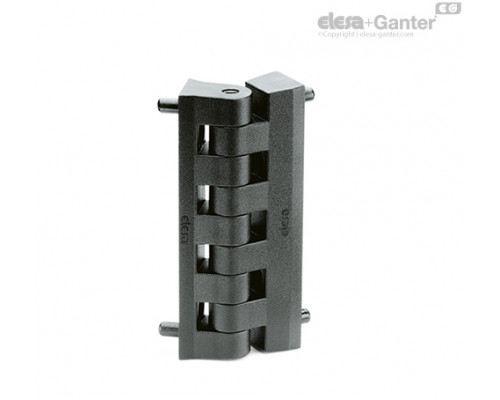

Тонка петля

Технополімер

CFB. CFB. CFB.
CFB. CFB. CFB.

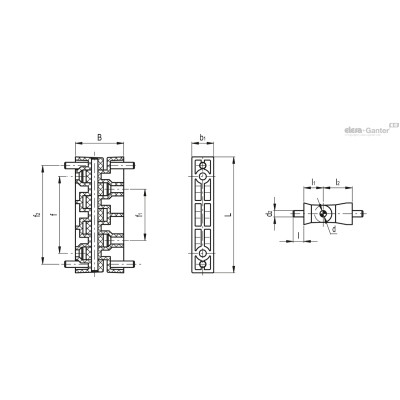

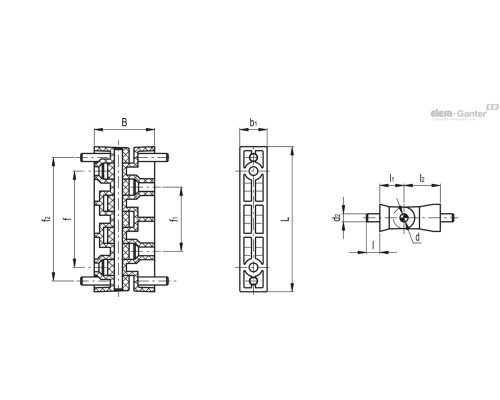

Опис
b1
B13
f1 ±0.25
f2 ±0.25
f±0.25
L
l2
l3
Наскрізні отвори
C#[Nm]
D
l1
Вага Наявн. Ціна
CFB.108 SH-6 20.5 45 48.2 92.7 72.5 109 27 10 6.5 3 6 18 91г 2 тижні 355.50грн.
Основні характеристики

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.

Штифт, що обертається

Нержавіюча сталь AISI 303

Стандартне виконання

Наскрізні отвори для гвинтів з потайною головкою M6 та напрямні штифти для точного позиціонування корпусу петлі.

Загальна інформація

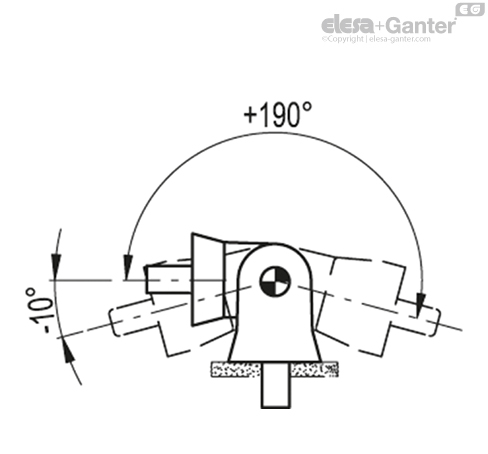

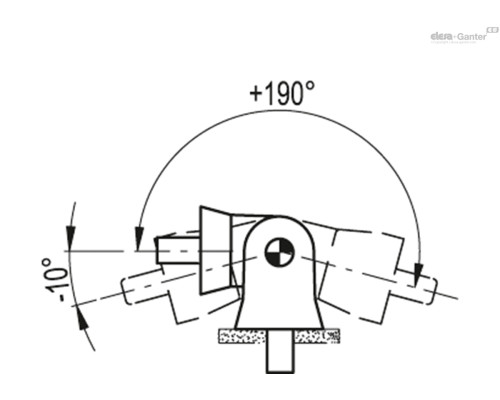

Кут повороту (приблизне значення)

Макс. 200 ° (-10 ° і +190 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.

Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див.  Рекомендації .




Випробування на міцністьОСЬОВА НАПРУГАРАДІАЛЬНА НАПРУГАНАПРУГ ПІД КУТОМ В 90°
____logo__CFB_S_AXIAL______logo__CFB_S_RADIAL______logo__CFB_S_90__
ОписМаксимальне робоче навантаження
Ea [N]		Навантаження на розрив
Ra [N]		Максимальне робоче навантаження
Er [N]		Навантаження на розрив
Rr [N]		Максимальне робоче навантаження
E90 [N]		Навантаження на розрив
R90 [N]
CFB.108 SH-6610602064050205202200

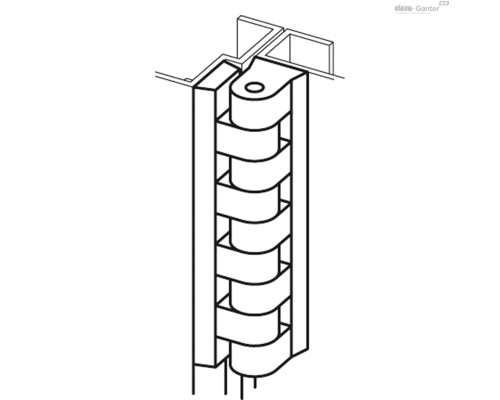

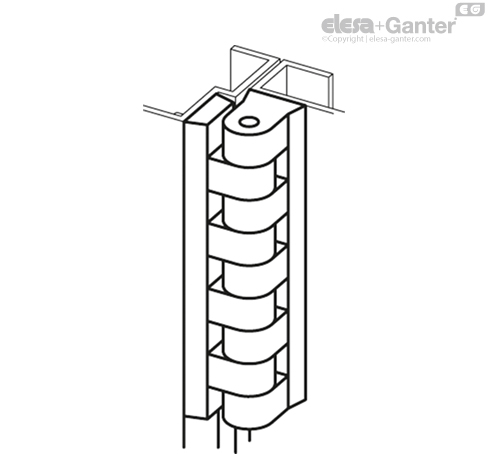

Інструкції з монтажу

Інструкції з монтажу

  1. Зніміть поворотну вісь і встановіть два окремі корпуси петлі на дверях та на рамі.
  2. Зберіть два елементи разом, вирівнявши праворуч петлі, і вставте поворотну вісь.
