CFG-ERS

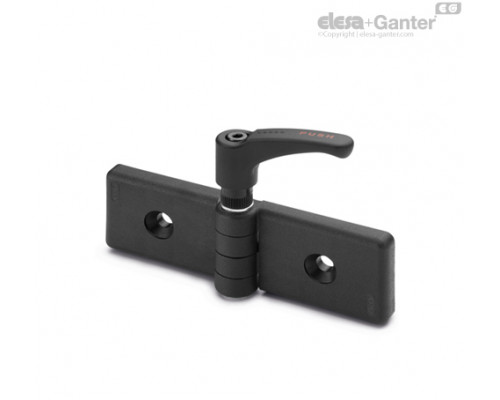

Петлі для профілів із фрикційним затвором

Технополімер

CFG-ERS CFG-ERS CFG-ERS CFG-ERS CFG-ERS
CFG-ERS CFG-ERS CFG-ERS CFG-ERS CFG-ERS

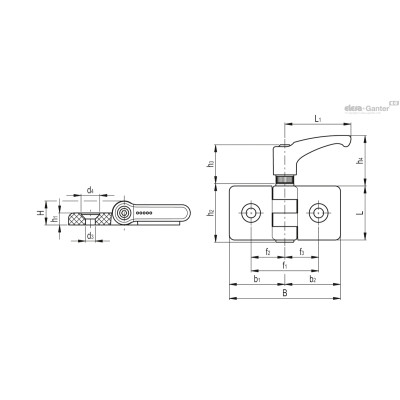

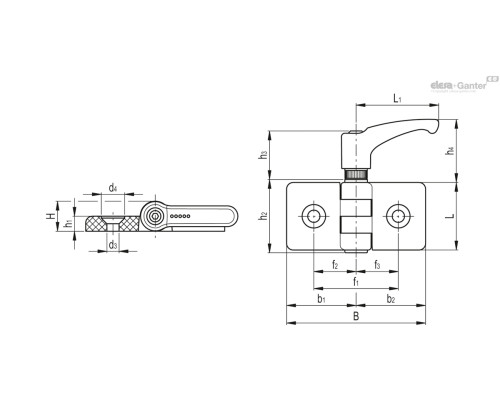

Опис
b1
b2
f1 ±0.25
f2
f3
h4
s1
s2
C#[Nm]
h1
h2
h3
Вага Наявн. Ціна
CFG.30/30-ERS-SH-6 27 27 35 17.5 17.5 38 30 30 5 8 38.5 29 50г 2 тижні 679.05грн.
CFG.30/30-ERS-SH-6-C33 27 27 35 17.5 17.5 38 30 30 5 8 38.5 29 50г 2 тижні 687.60грн.
CFG.30/40-ERS-SH-6 27 37 40 17.5 22.5 38 30 40 5 8 38.5 29 52г 2 тижні 684.45грн.
CFG.30/40-ERS-SH-6-C33 27 37 40 17.5 22.5 38 30 40 5 8 38.5 29 52г 2 тижні 693.00грн.
CFG.30/45-ERS-SH-6 27 42 42.5 17.5 25 38 30 45 5 8 38.5 29 53г 2 тижні 700.20грн.
CFG.30/45-ERS-SH-6-C33 27 42 42.5 17.5 25 38 30 45 5 8 38.5 29 53г 2 тижні 712.80грн.
CFG.30/60-ERS-SH-6 27 57 50 17.5 32.5 38 30 60 5 8 38.5 29 57г 2 тижні 711.00грн.
CFG.30/60-ERS-SH-6-C33 27 57 50 17.5 32.5 38 30 60 5 8 38.5 29 57г 2 тижні 719.10грн.
CFG.40/40-ERS-SH-6 37 37 45 22.5 22.5 38 40 40 5 8 38.5 29 55г 2 тижні 685.35грн.
CFG.40/40-ERS-SH-6-C33 37 37 45 22.5 22.5 38 40 40 5 8 38.5 29 55г 2 тижні 696.15грн.
CFG.40/45-ERS-SH-6 37 42 47.5 22.5 25 38 40 45 5 8 38.5 29 55г 2 тижні 703.35грн.
CFG.40/45-ERS-SH-6-C33 37 42 47.5 22.5 22.5 38 40 45 5 8 38.5 29 55г 2 тижні 714.15грн.
CFG.40/60-ERS-SH-6 37 57 55 22.5 32.5 38 40 60 5 8 38.5 29 59г 2 тижні 714.15грн.
CFG.40/60-ERS-SH-6-C33 37 57 55 22.5 32.5 38 40 60 5 8 38.5 29 59г 2 тижні 727.65грн.
CFG.45/45-ERS-SH-6 42 42 50 25 25 38 45 45 5 8 38.5 29 55г 2 тижні 696.15грн.
CFG.45/45-ERS-SH-6-C33 42 42 50 25 25 38 45 45 5 8 38.5 29 55г 2 тижні 703.35грн.
CFG.45/60-ERS-SH-6 42 57 57.5 25 32.5 38 45 60 5 8 38.5 29 60г 2 тижні 739.35грн.
CFG.45/60-ERS-SH-6-C33 42 57 57.5 25 32.5 38 45 60 5 8 38.5 29 60г 2 тижні 748.80грн.
CFG.60/60-ERS-SH-6 57 57 65 32.5 32.5 38 60 60 5 8 38.5 29 65г 2 тижні 699.30грн.
CFG.60/60-ERS-SH-6-C33 57 57 65 32.5 32.5 38 60 60 5 8 38.5 29 65г 2 тижні 708.75грн.
Основні характеристики

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, чорний або сірий колір RAL 7040 (С33), матове оздоблення.

Штифт, що обертається

Оцинкована сталь.

Стандартне виконання

Наскрізні отвори для гвинтів із потайною головкою M6.

Центруючі вставки з технополімеру (входить у комплект поставки)

Для профілів із розмірами пазів від 6 до 12 мм.

Регульована ручка для затискача

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.

Червоний напис "PUSH", нанесений на корпус важеля методом тамподруку (уникайте контактів з розчинниками, спиртом і миючими засобами, що містять спирт.

Кріпильний гвинт із сталі з чорною оксидною плівкою, пружина з нержавіючої сталі AISI 302.

Вставка з глухим різьбовим отвором із сталі з чорною оксидною плівкою.

Шайба

Оцинкована, що встановлюється між регульованою ручкою та корпусом петлі.

Загальна інформація

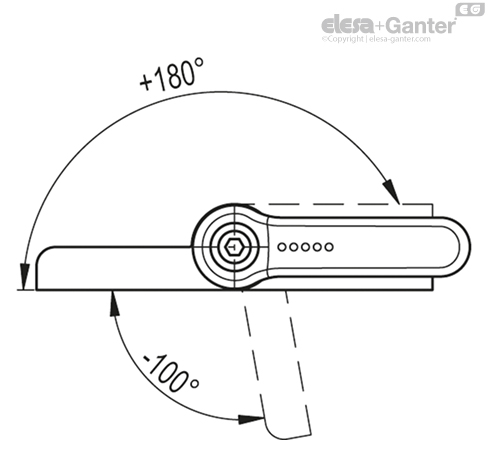

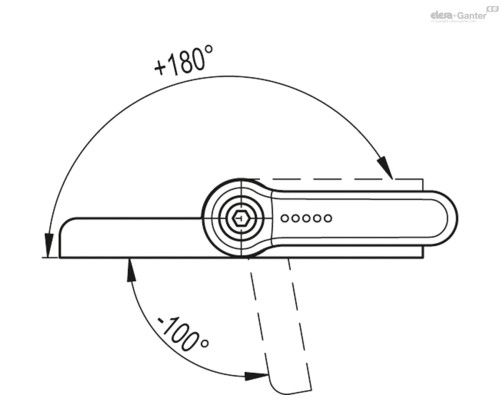

Кут повороту (приблизне значення)

Макс. 280 ° (-100 ° і + 180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).

Не перевищуйте максимальний кут повороту, щоб не завдати шкоди механічним характеристикам петлі.

Щоб вибрати відповідний тип і необхідну для вашої області застосування кількість петель, див.



Особливості та сфери застосування

Петля CFG-ERS з фрикційним затвором дозволяє замикати двері в будь-якому необхідному положенні в полі обертання 280° з силою, пропорційною моменту, що крутить, додається до важеля ERS.

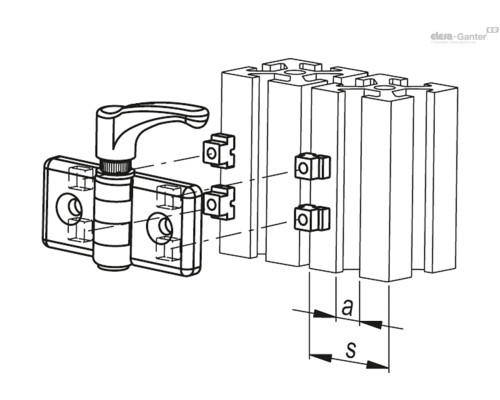

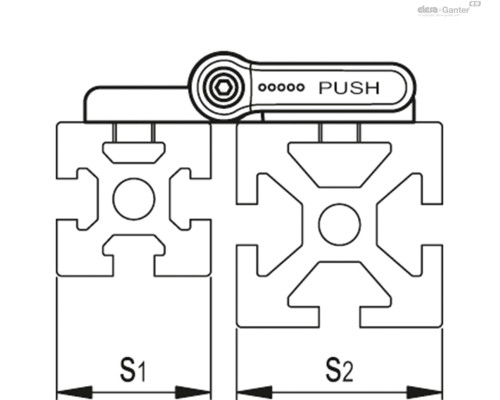

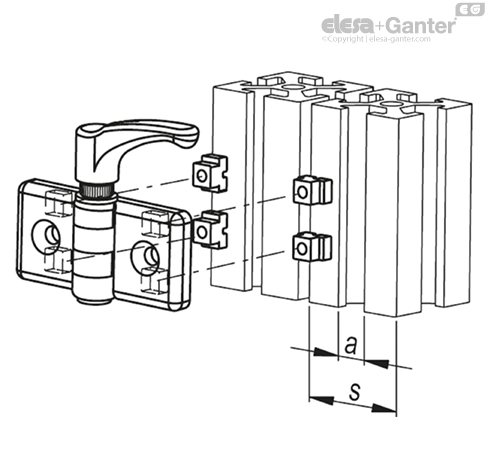

Цей тип петлі може використовуватися з профілями від 30 до 60 мм, а також з комбінацією різних розмірів.



Розмір профілюПоложення вставкиПоложення вставки
sa
306____logo__CFG_30-6__Положення вставки
8____logo__CFG_30-8__
40÷458____logo__CFG_40-8__Темно-сірий
10____logo__CFG_40-10__
50÷6010____logo__CFG_50-10__Чорний

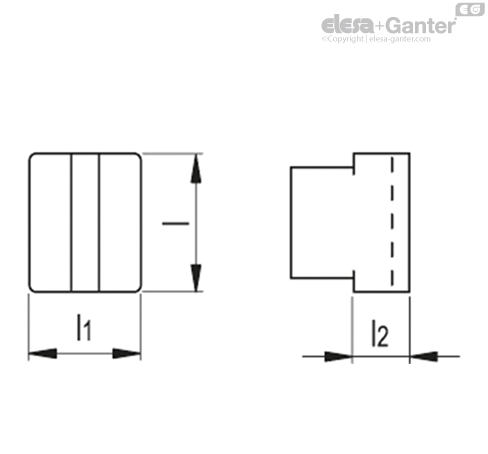

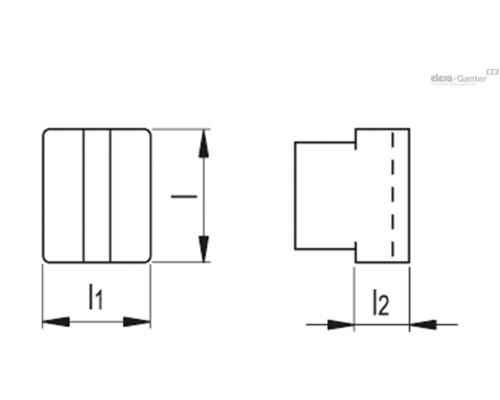

Центруючі вставки
РозміриКолір
ll 1l 2
862Положення вставки
1084Темно-сірий
12105Чорний
Інструкції щодо використання

Інструкції щодо використання

Ефект тертя досягається при затиску двох корпусів петлі за допомогою спеціальної ручки, що регулюється. Щоб керувати механізмом регулювання, натисніть на важіль (PUSH). При відпусканні важеля пружина роз'єднує зубчасте зачеплення, і ручка може повернутися у вихідне положення, а важіль може вільно обертатися разом із дверима, не заважаючи руху навіть за випадкового удару. Велика кількість зубців на ручці, що регулюється, забезпечує обертання навіть у разі дуже обмеженого руху плеча важеля.


Вимірювання опоруОСЬОВА НАПРУГАРАДІАЛЬНА НАПРУГАНАПРУГ ПІД КУТОМ В 90°
____logo__CFG_S_AXIAL______logo__CFG_S_RADIAL______logo__CFG_S_90__
ОписМаксимальне робоче навантаження
Ea [N]		Навантаження на розрив
Ra [N]		Максимальне робоче навантаження
Er [N]		Навантаження на розрив
Rr [N]		Максимальне робоче навантаження
E90 [N]		Навантаження на розрив
R90 [N]
CFG.30/30 SH-64402570185037103001700
CFG.30/40 SH-6320228017503490590870
CFG.30/45 SH-6240215017603520190780
CFG.30/60 SH-6280151016003190180850
CFG.40/40 SH-6320228017503490220870
CFG.40/45 SH-6240215017503490390780
CFG.40/60 SH-6280151016003190180850
CFG.45/45 SH-6240215017603520190780
CFG.45/60 SH-6240151016003190180780
CFG.60/60 SH-6280151016003190180850
