| Опис | l2 | l3 | m1 | m2 | макс. зворотний крутний моментMR ± 10% в Н·м | D | h1 | h2 | h3 | l1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 437.3-ZD-60-60-L2-SR | 60 | 20 | 36 | 36 | 1 | 8.3 | 18.5 | 7.5 | 9.5 | 60 | 147г | 2 тижні | 818.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 437.3-ZD-60-60-L2-SW | 60 | 20 | 36 | 36 | 1 | 8.3 | 18.5 | 7.5 | 9.5 | 60 | 147г | 2 тижні | 818.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 437.3-ZD-60-60-R2-SR | 60 | 20 | 36 | 36 | 1 | 8.3 | 18.5 | 7.5 | 9.5 | 60 | 147г | 2 тижні | 818.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 437.3-ZD-60-60-R2-SW | 60 | 20 | 36 | 36 | 1 | 8.3 | 18.5 | 7.5 | 9.5 | 60 | 147г | 2 тижні | 818.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

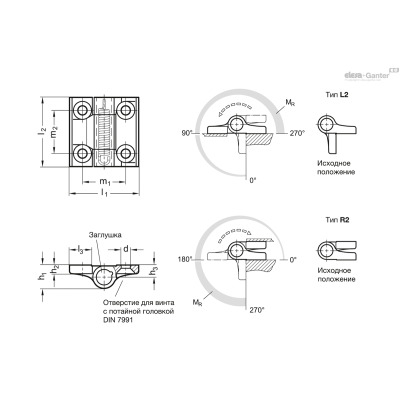

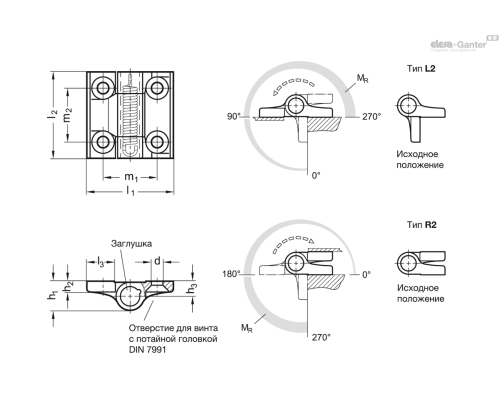

Типи
- Тип L2 пружинне повернення, закриття, середнє зусилля пружини
- Тип R2 пружинне повернення, відкриття, середнє зусилля пружини
Лиття з цинку під тиском ZD
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
сріблястий колір, RAL 9006, текстурована обробка SR
Напрямна пружини / ковпачок
Пластик (поліацеталь POM)
термостійкість до 80 °C
Торсіонна пружина
Пружинна сталь

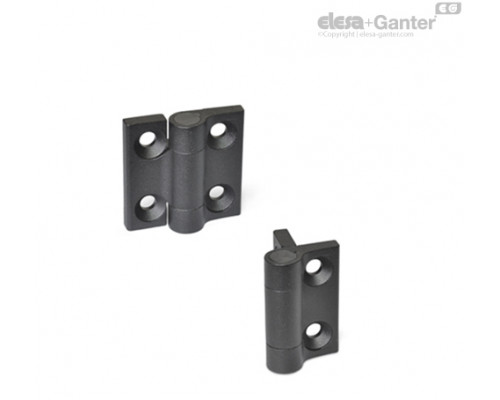

Петлі GN 437.3 з пружинним поверненням забезпечують автоматичне відкриття та закриття дверей за допомогою торсійної пружини.
Крутний момент повернення варіюється в залежності від кута розкриття петлі. Випробування на міцність показали, що крутний момент не змінюється навіть через 100 000 циклів відкриття / закриття.
У наступній таблиці представлено взаємовідносини між кутом розкриття і крутним моментом повернення.
| Зворотний крутний момент M R± 10 % у Н·м | |||
|---|---|---|---|
| 0° | 90° | 180° | 270° |
| 0.25 | 0.5 | 0.75 | 1 |
