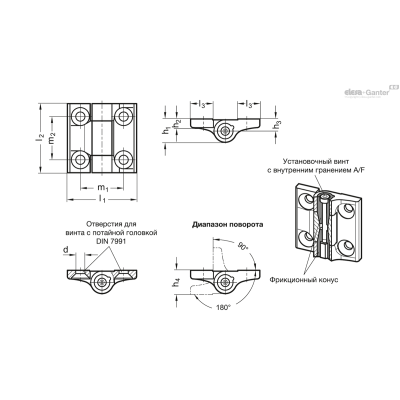

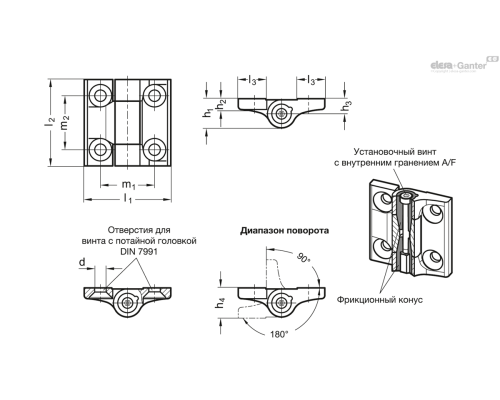

| Опис | A/F | h4 | l2 | l3 | m1 | m2 | Макс. Реком. зусилля затягування гвинта в Н·м | Момент тертя, Н·м | D | h1 | h2 | h3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 437-ZD-40-40-A-SR | 2.5 | 14 | 40 | 13 | 25 | 25 | 0.5 | 2 | 5.3 | 13.5 | 5 | 7 | 54г | 2 тижні | 425.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 437-ZD-40-40-A-SW | 2.5 | 14 | 40 | 13 | 25 | 25 | 0.5 | 2 | 5.3 | 13.5 | 5 | 7 | 54г | 2 тижні | 424.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 437-ZD-50-50-A-SR | 3 | 16 | 50 | 16.5 | 30 | 30 | 0.75 | 4 | 6.5 | 15.5 | 6 | 8 | 90г | 2 тижні | 564.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 437-ZD-50-50-A-SW | 3 | 16 | 50 | 16.5 | 30 | 30 | 0.75 | 4 | 6.5 | 15.5 | 6 | 8 | 90г | 2 тижні | 564.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 437-ZD-60-60-A-SR | 4 | 19 | 60 | 20 | 36 | 36 | 1.5 | 6.5 | 8.3 | 18.5 | 7.5 | 9.5 | 158г | 2 тижні | 666.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 437-ZD-60-60-A-SW | 4 | 19 | 60 | 20 | 36 | 36 | 1.5 | 6.5 | 8.3 | 18.5 | 7.5 | 9.5 | 158г | 2 тижні | 666.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Тип
- Тип A отвори 2x2 для гвинтів з потайною головкою
Варіант виконання з цинку, відлитого під тиском
Лиття з цинку під тиском ZD
з пластиковим покриттям
чорний колір, RAL 9005, текстурована обробка SW
сріблястий колір, RAL 9006, текстурована оздоблення SR
Варіант виконання з нержавіючої сталі
Нержавіюча сталь A4
AISI 316
матове оздоблення, дробоструминна обробка GS
Конус тертя
Пластик (поліацеталь POM)
термостійкість до 80 °C
Настановний гвинт
- Оцинкована сталь, воронена пасивована для ZD
- Нержавіюча сталь A4 для A4
Шестигранна гайка
- Оцинкована сталь, воронена пасивована для ZD
- Нержавіюча сталь AISI 316 LHC для A4

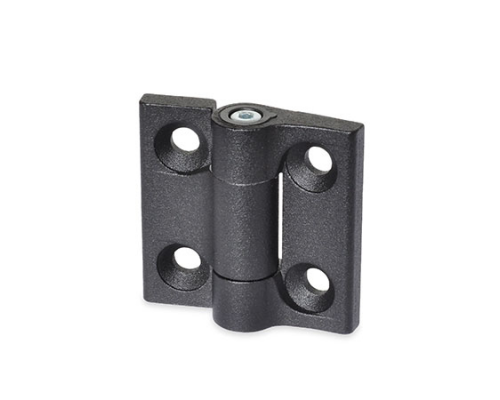

Настановний гвинт у петлях GN 437 забезпечує зміну рухливості петлі. Це також створює постійний гальмівний момент, що регулюється в цілому діапазоні обертання. Поворот дверей і заслінок таким чином блокується, запобігаючи випадковому руху.
Момент тертя досягається за рахунок зчеплення двох тонких конусів тертя. Велика поверхня тертя та зносостійка пластмаса конусів тертя гарантують тривалий термін служби з незначним скороченням моменту тертя з часом. При необхідності це можна повторно відрегулювати за допомогою гвинта.
Завдяки особливій конструкції та попередньому напрузі конусів тертя петля не схильна до радіального та осьового люфту.
- Роздільні платівки з нержавіючої сталі GN 2370
