| Опис | C#[Nm] | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

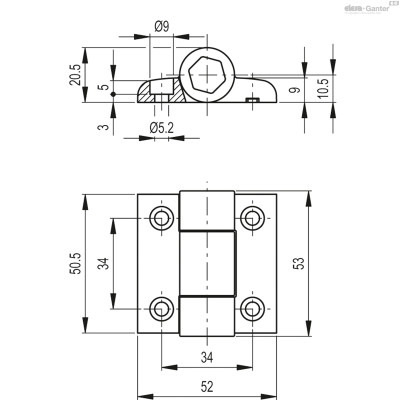

| CFVT.53 CH-5 | 4 | 32г | 2 тижні | 332.10грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Матеріал
Корпус: технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матова поверхня, стійкий до дії УФ-променів.
Пружини
Нержавіюча сталь.

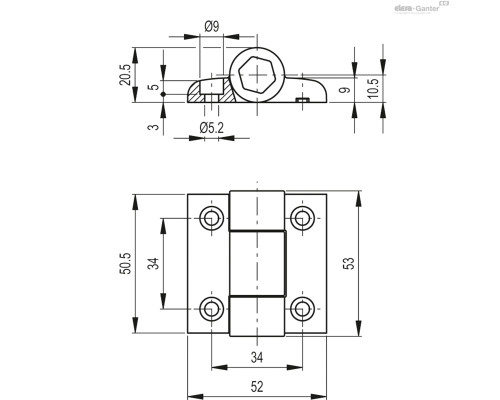

Для установки передбачені наскрізні отвори М5 під гвинти із циліндричними головками.
Без ковпачків на гвинти.

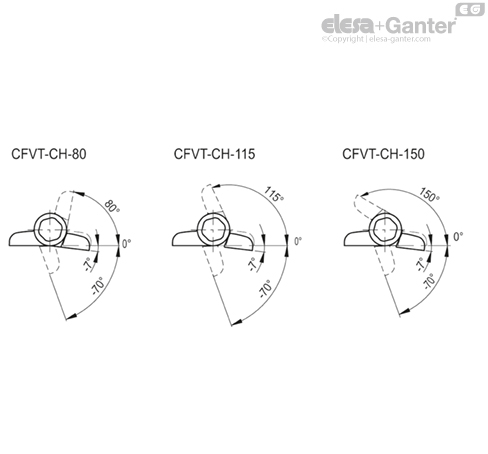

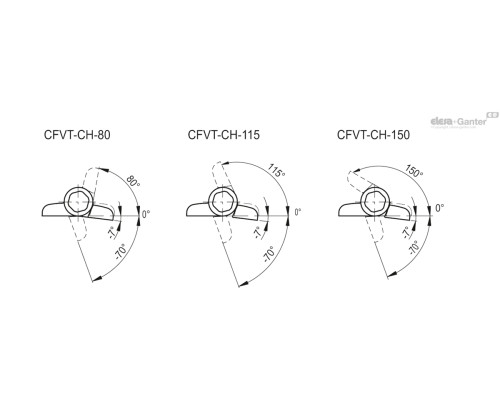

- CFVT-CH : без фіксації (вільне обертання)
- CFVT-CH-80 : кут фіксації -70 ° / -7 ° / 80 °, момент сили 0,7 / 1,2 / 1,7 Н · м
- CFVT-CH-115 : кут фіксації -70 ° / -7 ° / 115 °, момент сили 0,7 / 1,2 / 1,7 Н · м
- CFVT-CH-150 : кут фіксації -70 ° / -7 ° / 150 °, момент сили 0,7 / 1,2 / 1,7 Н · м

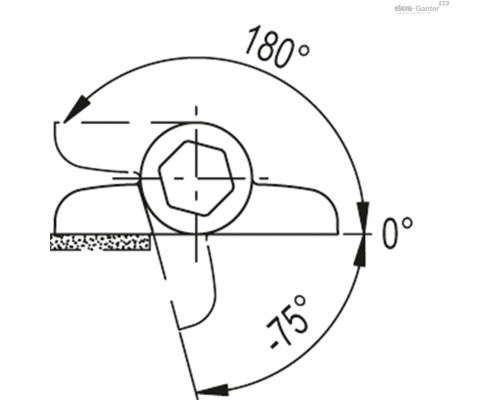

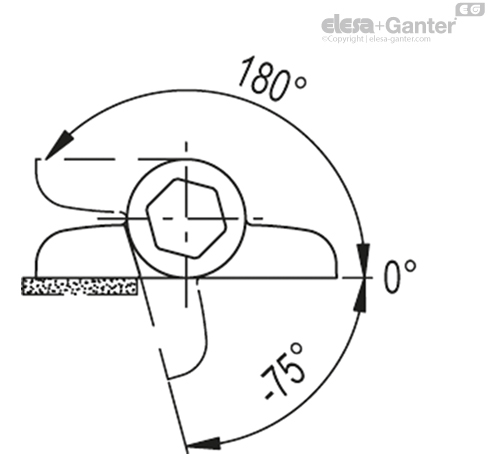

Кут повороту (приблизне значення)
Максимальний кут повороту приблизно 255 ° (від -75 ° до +180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Момент опору
Момент сили – це сила, яку потрібно докласти, щоб подолати дію фіксатора.
Петлі пройшли випробування понад 20 000 циклів відкриття-закриття з постійним моментом сили.
Особливості та сфери застосування
Запатентований компанією ELESA внутрішній фіксатор дозволяє фіксувати петлі у трьох різних положеннях, залежно від типу виконання.

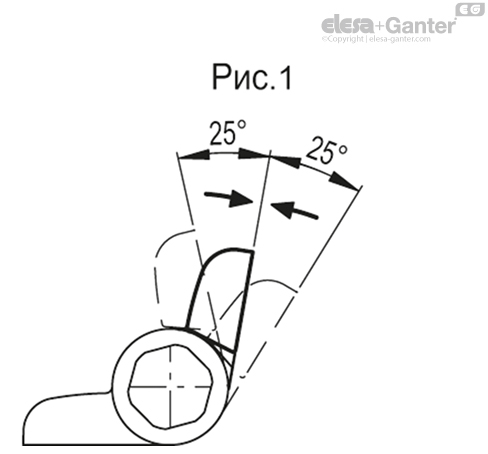

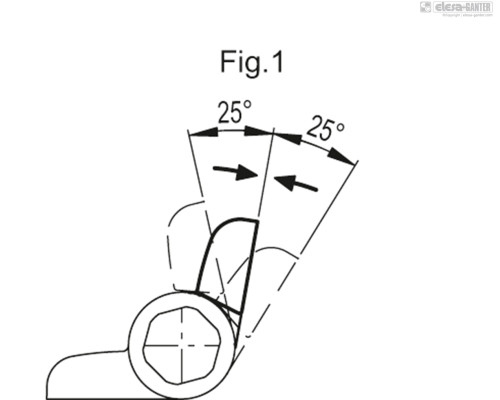

Коли петля знаходиться в діапазоні +/- 25 ° щодо положення фіксації, вона досягає одного з цих положень (Мал.1) завдяки внутрішньому пристрою.
Значення визначено за допомогою спеціальних випробувань без застосування навантаження.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див. Рекомендації .
| Випробування на міцність | ОСЬОВА НАПРУГА | РАДІАЛЬНА НАПРУГА | НАПРУГ ПІД КУТОМ В 90° | |||
 |  |  | ||||
| Опис | Максимальне робоче навантаження Ea [N] | Навантаження на розрив Ra [N] | Максимальне робоче навантаження Er [N] | Навантаження на розрив Rr [N] | Максимальне робоче навантаження E90 [N] | Навантаження на розрив R90 [N] |
| CFVT | 300 | 2100 | 400 | 1900 | 250 | 1800 |

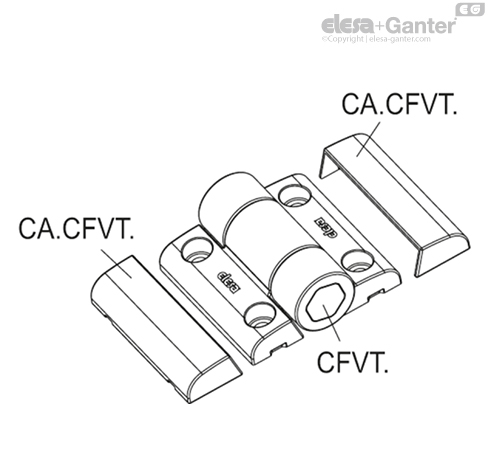

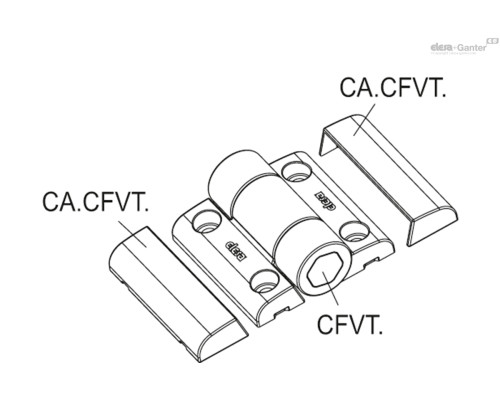

Аксесуари на запит
Кришки гвинтів із технополімеру на основі поліефіру (PBT), чорний колір, матова поверхня, проста процедура складання. (Див. таблицю CA.CFVT.).
| Опис | |
| 427702 |
|
|
