Продукція
  • CFA-SL

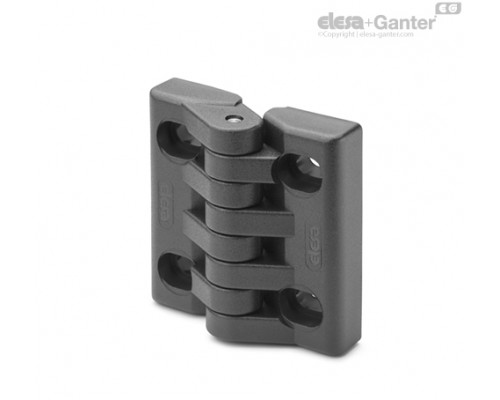

CFA-SL

Петлі з регулювальними пазами

Для регулювання положення по горизонталі

CFA-SL CFA-SL CFA-SL
CFA-SL CFA-SL CFA-SL

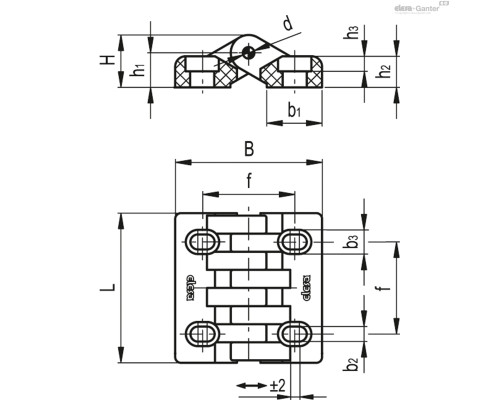

Опис
b1
b2
b3
f
C#[Nm]
D
h1
h2
h3
L
B
h
Вага Наявн. Ціна

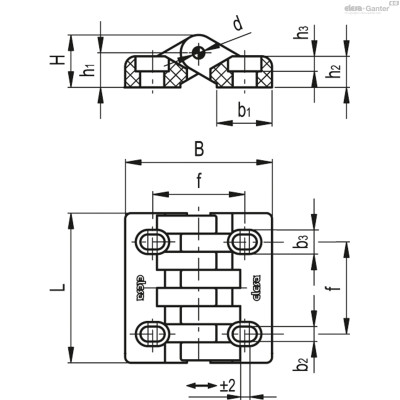

CFA.65-SL-H 24 6.5 10.5 40 3 5 15 13.5 6.5 65 64 23 73г 2 тижні 270.00грн.
Основні характеристики

Матеріал

Високоеластичний технополімер на основі поліаміду (PA), чорний колір, матова поверхня.

Штифт, що обертається

Нержавіюча сталь AISI 303

Наскрізні пази для гвинтів із циліндричною головкою дозволяють виконувати регулювання під час збирання.

  • CFA-SL-H : для регулювання положення по горизонталі.
  • CFA-SL-V : для налаштування положення по вертикалі.
  • CFA-SL-HV : для регулювань положення по вертикалі та горизонталі
Загальна інформація

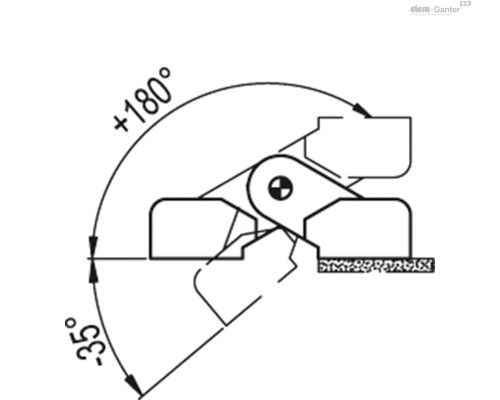

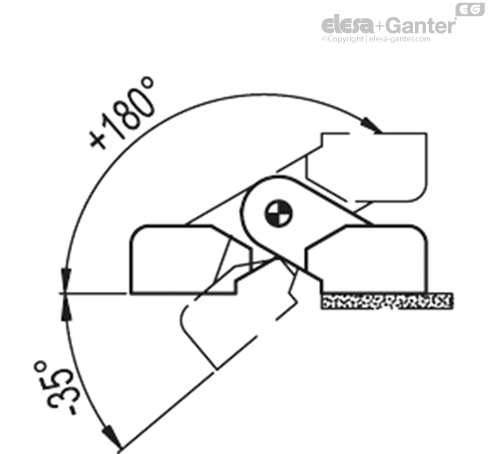

Кут повороту (приблизне значення)

Макс. 215 ° (-35 ° і + 180 °, де 0 ° - це умова, при якому дві поверхні, що з'єднуються знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.

Для вибору відповідного типу та правильної кількості петель для вашого виду застосування див.   Рекомендації .




Випробування на міцність
ОСЬОВА НАПРУГАРАДІАЛЬНА НАПРУГАНАПРУГ ПІД КУТОМ В 90°
____logo__CFA-SL_S_AXIAL______logo__CFA-SL_S_RADIAL______logo__CFA-SL_S_90__
Максимальне робоче навантаження
Ea [N]		Навантаження на розрив
Ra [N]		Максимальне робоче навантаження
Er [N]		Навантаження на розрив
Rr [N]		Максимальне робоче навантаження
E90 [N]		Навантаження на розрив
R90 [N]
510528049057902603190
Питань: 0

Немає запитань про цей товар.

CFA-SL 332.94 KB
CFA-SL-H
